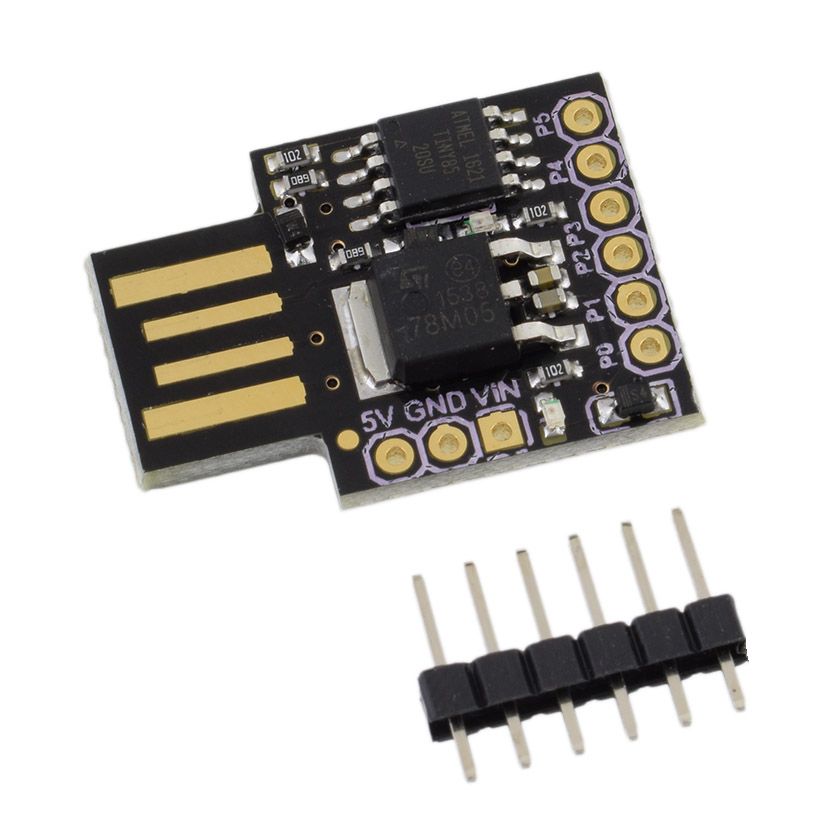

Digispark ATTiny85 บอร์ดพลังจิ๋ว Arduino Compatible

Digispark บอร์ดพลังจิ๋ว ATTiny85 Digispark Development Board ATtiny85 Digispark Arduino-Compatible

สร้างขึ้นเพื่อใช้งาน Arduino ที่มีขนาดเล็กที่สุดและมีราคาถูก ขนาดเพียง 17.5mm x 19mm ได้เลือกใช้ ATTiny85 (Arduino-Compatible) เป็นไอซีขับเคลื่อน ใช้การเขียนโปรแกรมแบบ USB ในลักษณะ Software จำลองให้เป็น USB ดังนั้นการต่อใช้งานจึงต้องลงโปรแกรมเสริม ตามที่ผู้พัฒนาได้จัดเตรียมไว้ให้ ดาวน์โหลดได้จากที่นี่  http://handshake.co.za/2014/digispark-the-micro-sized-affordable-arduino-enabled-usb-development-board

DigiSpark ATTINY85 แนะนำตัว

DigiSpark คือ บอร์ดทดลอง Arduino ขนาดเล็ก ที่ใช้ IC ATtiny85 ในการประมวลผล ข้อดีของตระกูล ATTINY คือมีขนาดเล็ก และประหยัดไฟมาก มีความสามารถครบถ้วน รองรับฟังก์ชั่นใน Arduino IDE เกือบทุกฟังก์ชั่น สามารถเขียนโปรแกรมผ่านช่อง USB ได้โดยตรง ไม่ต้องผ่านเครื่องโปรแกรม มีพื้นที่สำหรับเก็บโปรแกรม 8KB เพียงพอสำหรับโปรเจกขนาดเล็กหลาย ๆ โปรเจก

Arduino สามารถเขียนโปรแกรมลง IC Attiny85 ได้ โดยใช้เครื่องโปรแกรม ซึ่งเป็นวิธีที่ไม่ค่อยสะดวกสำหรับคนที่ไม่มีเครื่องโปรแกรม หรือต้องเขียนโปรแกรมลง IC บ่อย ๆ

บอร์ดจึงรวมเอาวงจรเครื่องโปรแกรม + IC ATttiny85 ไว้ด้วยกัน ทำให้บอร์ดใช้งานง่ายและมีขนาดเล็ก อัพโหลดได้โดยใช้สาย USB โดยมีโปรแกรมเล็ก ๆ ที่อัพโหลดไว้ในตัว Attiny85 ก่อนแล้ว เรียกว่า Bootloader เป็นส่วนจัดการ การอัพโหลดโค้ดลง IC Attiny85

หรือสรุปสั่น ๆ ก็คือ  IC Attiny85 ที่ลง Bootloader และต่อวงจร USB เพิ่ม ทำให้โปรแกรม Attiny85 ด้วยArduino IDE ผ่านช่อง USB ได้

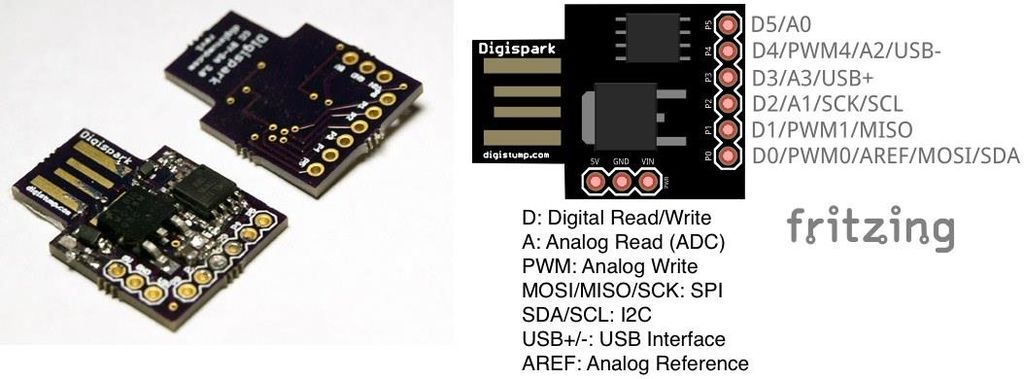

Pinout ขาใช้งาน

บอร์ดใช้ไฟเลี้ยง 5V และรับไฟ 6-16V ที่ขา VIN
บอร์ดรุ่นอื่น ก็ขาใช้งานเหมือนกัน อ้างอิงตามขาที่สกรีนบนบอร์ด

มีขา IO ใช้งาน 6 ขา ดังรูปนี้


เริ่มต้นใช้งาน

1. ติดตั้งไดรเวอร์ก่อน
ติดตั้งไดรเวอร์ที่นี่ แล้วดับเบิลคลิกที่ไฟล์ Install Driver.exe

2. เพิ่มบอร์ดใน Arduino IDE
เปิดโปรแกรม Arduino IDE เข้าไปที่เมนู File > Preferences จากนั้นไปที่ช่อง Additional Board Manager URLs เพื่อเพิ่ม URL ของบอร์ด

http://digistump.com/package_digistump_index.json



จากนั้นเข้าไปที่ Tools > Board > Board Maanger
พิมพ์หาคำว่า Digistump AVR Boards By Digistump



แล้วกดปุ่ม Install จะเห็นว่าเราได้บอร์ดเพิ่มมาแล้ว


3. พร้อมใช้งานแล้ว อัพโหลดโค้ด Arduino กันเลย

ก็อปปี้โค้ดตัวอย่างนี้

เลือกบอร์ดเป็น Digispark(Default-16.5Mhz)

การอัพโหลดโค้ด

1. ถอดสาย USB ออกก่อน
2. กดปุ่ม Upload
3. โปรแกรม Arduino IDE จะขึ้นคำว่า Plug in device now...(will timeout in 60 seconds) ให้เราเสียบสาย USB กับบอร์ดของเรา ภายใน 60 วินาที เพียงเท่านี้ก็อัพโหลดโค้ดได้แล้ว

บอร์ดยังมีความสามารถอีกมากมาย เช่น ใช้เป็นคีย์บอร์ด / ต่อแสดงผลออกจอ LCD / ใช้ทำเป็นเครื่องกดปุ่มอัตโนมัติ เพื่อช่วยเล่นเกมในมือถือ ความสามารถเพิ่มเติม ลองเล่นกันได้ที่นี่ https://digistump.com/wiki/digispark

ข้อมูล บอร์ดพลังจิ๋ว ATTiny85 Digispark Development Board  ATtiny85 Digispark ATtiny85

Description:
The Digispark is an ATtiny85 based microcontroller development board similar to the Arduino line, only cheaper, smaller, and a bit less powerful. With a whole host of shields to extend its functionality and the ability to use the familiar Arduino IDE the Digispark is a great way to jump into electronics, or perfect for when an Arduino is too big or too much.

Specifications:

• Support for the Arduino IDE 1.0+ (OSX/Win/Linux)
• Power via USB or External Source - 5v or 7-35v (12v or less recommended, automatic selection)
• On-board 500ma 5V Regulator
• Built-in USB
• 6 I/O Pins (2 are used for USB only if your program actively communicates over USB, otherwise you can use all 6 even if you are programming via USB)
• 8k Flash Memory (about 6k after bootloader)
• I2C and SPI (vis USI)
• PWM on 3 pins (more possible with Software PWM)
• ADC on 4 pins
• Power LED and Test/Status LED
