Arduino DUE แถมฟรี สายUSB

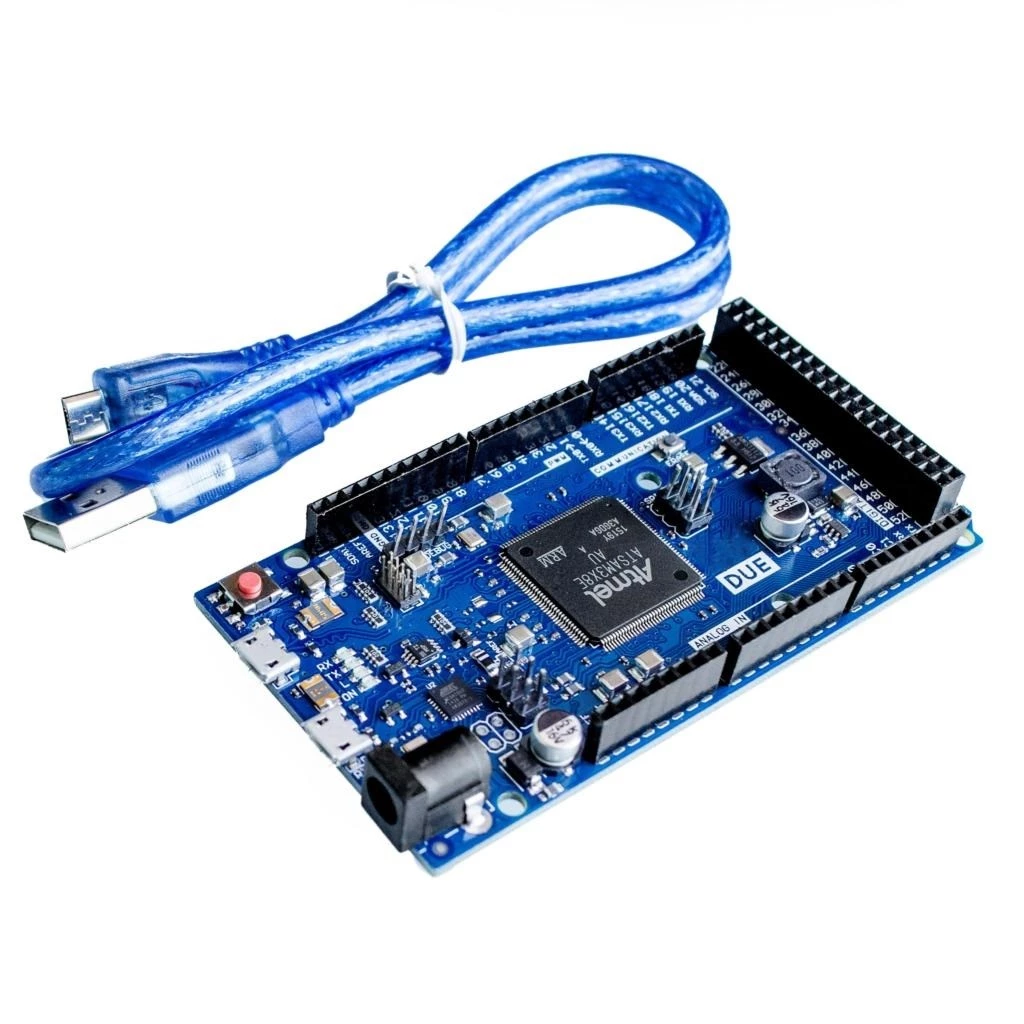

บอร์ด DUE for Arduino พร้อมสาย Micro USB

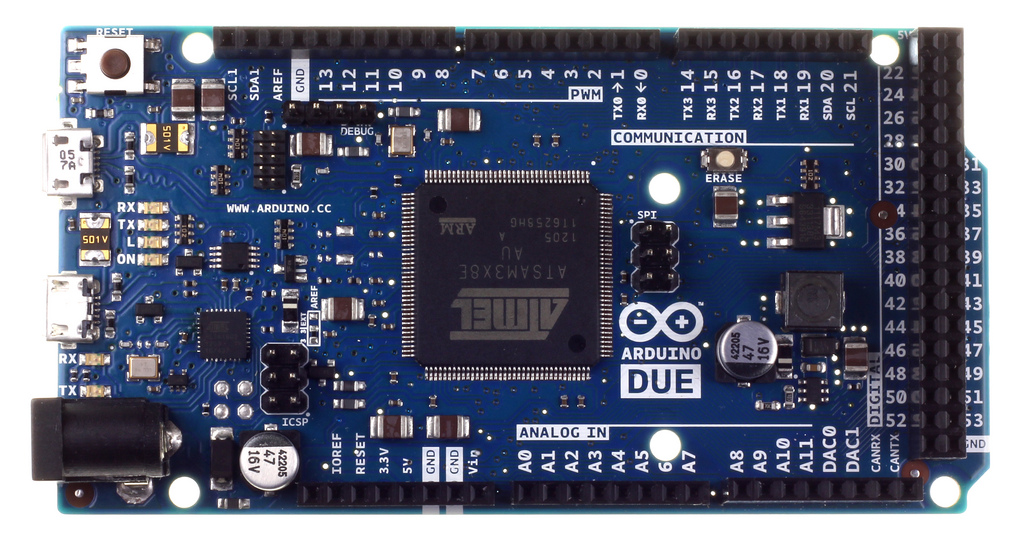

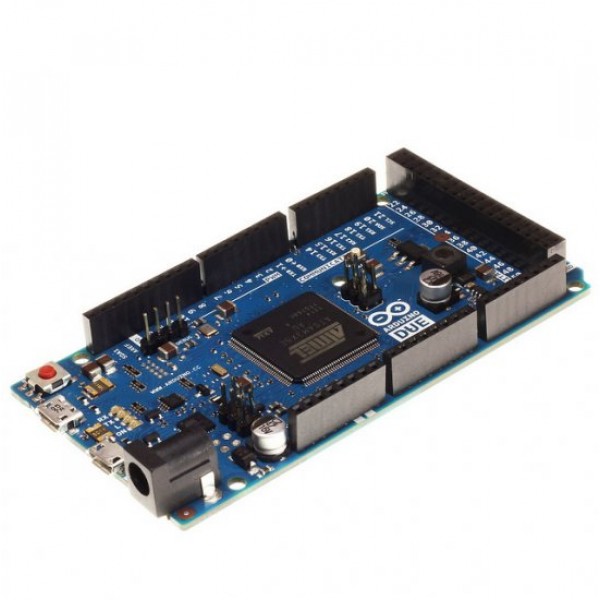

The Due is a microcontroller board based on the Atmel SAM3X8E ARM Cortex-M3 CPU (datasheet). It is the first Arduino board based on a 32-bit ARM core microcontroller. It has 54 digital input/output pins (of which 12 can be used as PWM outputs), 12 analog inputs, 4 UARTs (hardware serial ports), a 84 MHz clock, an USB OTG capable connection, 2 DAC (digital to analog), 2 TWI, a power jack, an SPI header, a JTAG header, a reset button and an erase button.

การอัพโหลด Arduino DUE
1. ต่อสาย Micro USB ที่ช่อง Programming Atmega16U2
2. เลือกบอร์ด และ Comport ให้ถูกต้อง
3. กดปุ่ม ERASE ค้างไว้ กดและปล่อยปุ่ม Reset ปล่อยปุ่ม ERASER
4. กดปุ่ม Upload ใน Arduino IDE

รายละเอียด DUE ฟรีสาย Micro USB

• Microcontroller: AT91SAM3X8E
• Operating Voltage: 3.3V
• Recommended Input Voltage: 7-12V
• Min-Max Input Voltage: 6-20V
• Digital I/O Pins: 54 (of which 12 provide PWM output)
• Analog Input Pins: 12
• Analog Outputs Pins: 2
• Total DC Output Current on all I/O lines: 130 mA
• DC Current for 3.3V Pin: 800 mA
• DC Current for 5V Pin: 800 mA
• Flash Memory: 512 KB all available for the user applications
• SRAM: 96 KB (two banks: 64KB and 32KB)
• Clock Speed: 84 MHz


การอัพโหลด

1. ต่อสาย Micro USB ที่ช่อง Programming Atmega16U2
2. เลือกบอร์ด และ Comport ให้ถูกต้อง
3. กดปุ่ม ERASE ค้างไว้ กดและปล่อยปุ่ม Reset ปล่อยปุ่ม ERASER
4. กดปุ่ม Upload ใน Arduino IDE
