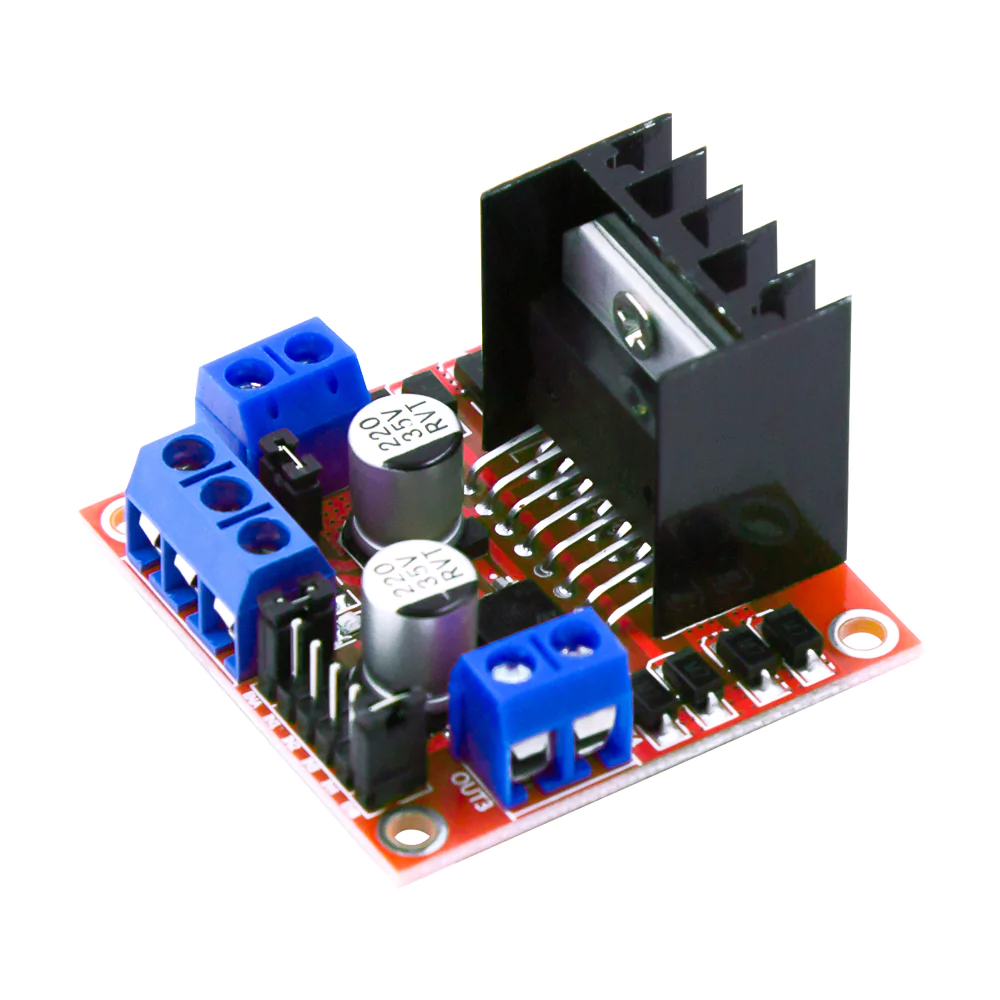

L298N Motor Drive Module

L298N Motor Drive Module

โมดูล L298N ขับมอเตอร์ได้ 2 ตัวแบบแยกอิสระ สามารถควบคุมความเร็วมอเตอร์ได้ ใช้ไฟ 5 โวลต์ เลี้ยงบอร์ดได้สามารถรับไฟเข้า 7-35 โวลต์ขับมอเตอร์ได้ มีวงจรเรกูเลตในตัว ขับกระแสสูงสุดได้ 2A

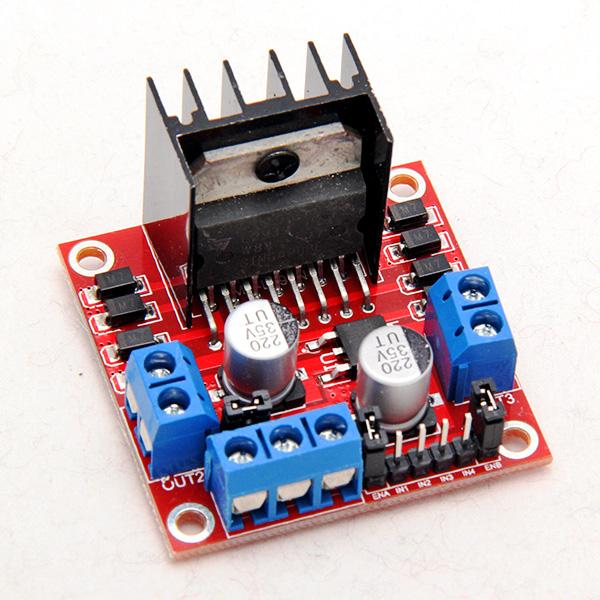

Motor Drive Module L298N

This module is integrated with a built-in 5V power.When the drive voltage is 7V-35V, it can enable the onboard 5V logic power supply;afterthe power supply,don't input voltage in the interface+5V power supply,but you can lead the 5V for external use.

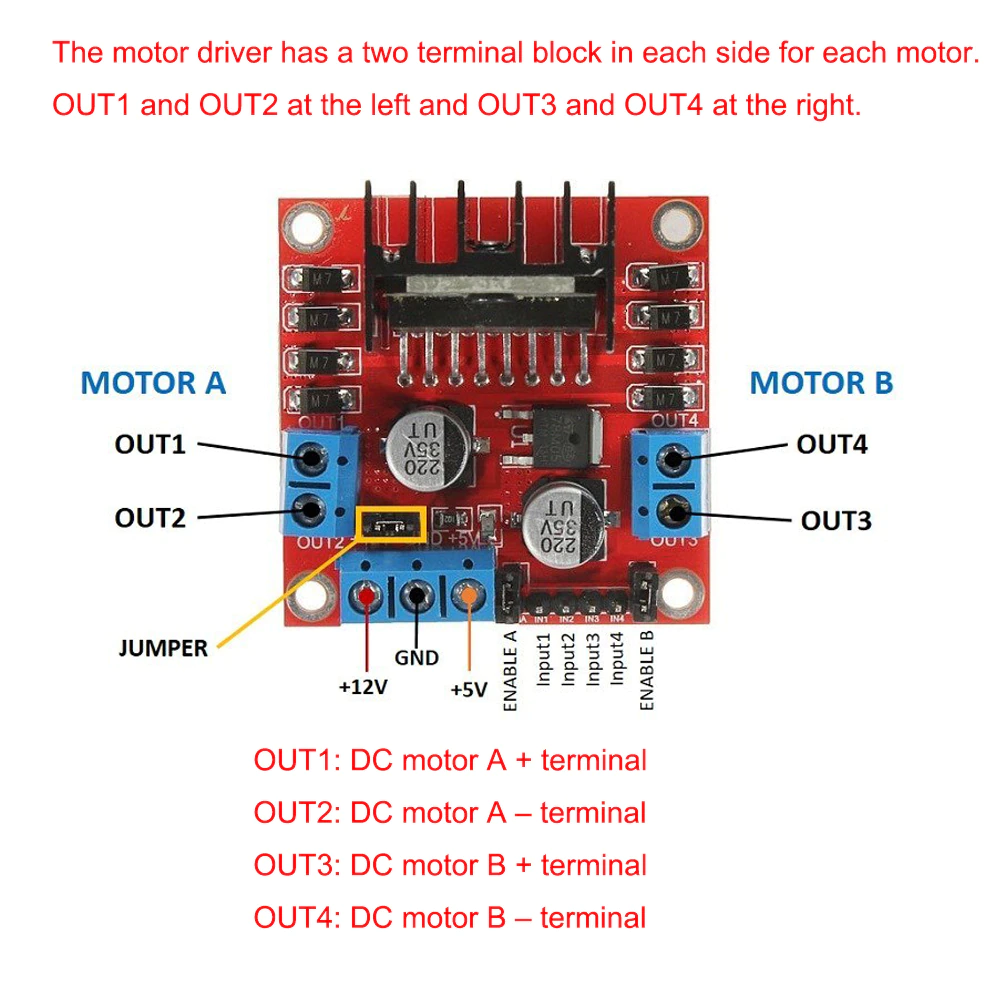

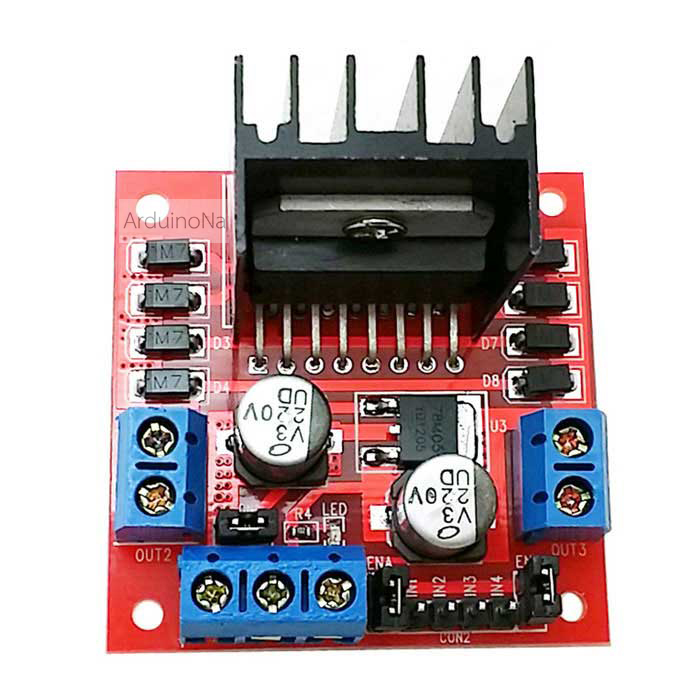

when ENA enable IN1 IN2 control OUT1 OUT2
when ENB enable IN3 IN4 control OUT3 OUT4

Applied cases:
1 Driving stepper motor
The connection of driving a common 4 line 2 phase electric motor is shown in below figure
after enable ENA ENB
Input the following driving timing from IN1-IN4，then the speed and direction of the stepper
motor can be controlled

2 Driving DC motor
Because the module is drived by double H bridge,it can drive two motors simultaneously.
The connecting method is shown inbelow figure
after enable ENA ENB
You can imput the speed and direction of PWM signal drive motor 1 from IN1 IN2
You can imput the speed and direction of PWM signal drive motor 2 from IN1 IN2
The signal is shown in the figure

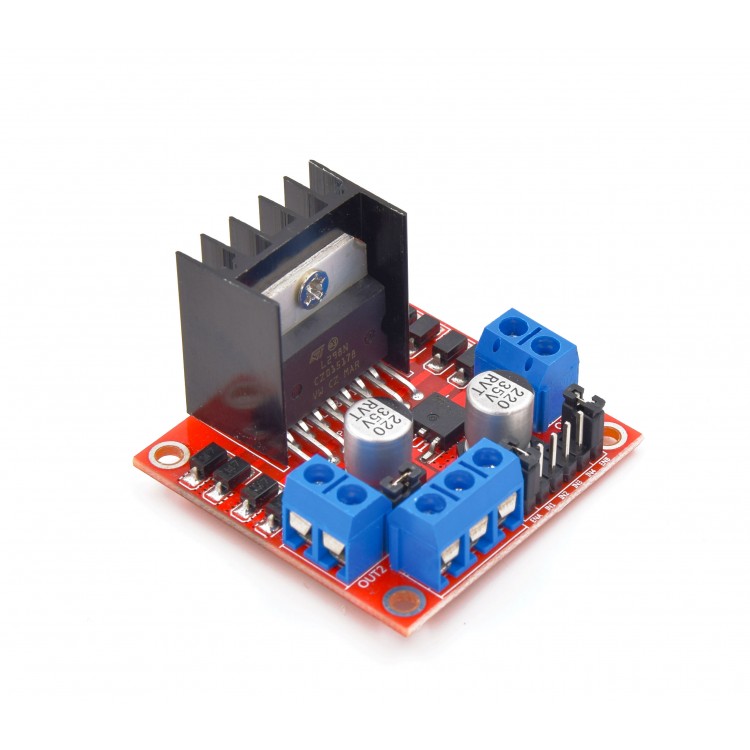

คุณสมบัติโมดูลขับมอเตอร์ L298N

• Double H bridge drive
• Chip: L298N (ST NEW)
• Logical voltage: 5V
• Drive voltage: 7V-35V
• Logical current: 0mA-36mA
• Drive current: 2A(MAX single bridge)
• Max power: 25W
• Size:43 x 43 x 26mm
• Net weight: 26g
• Package weight:36g
