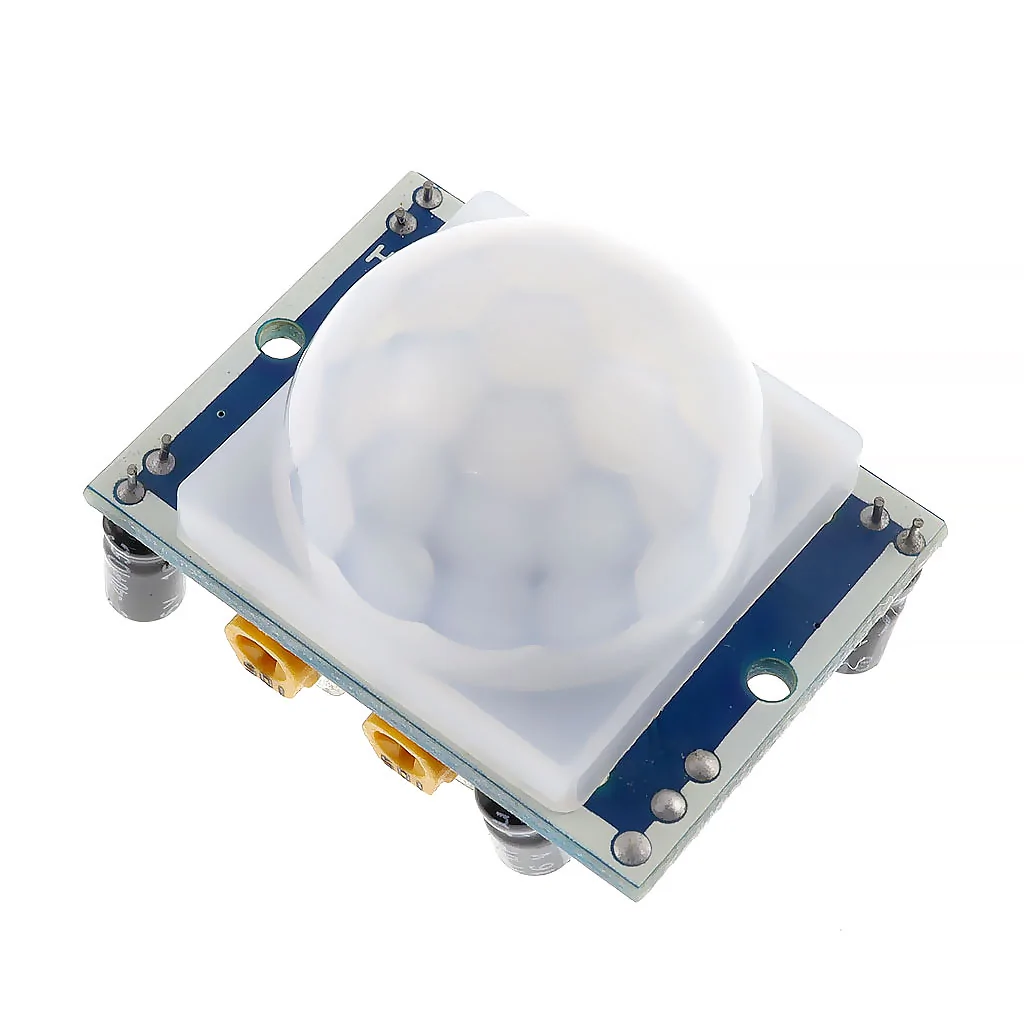

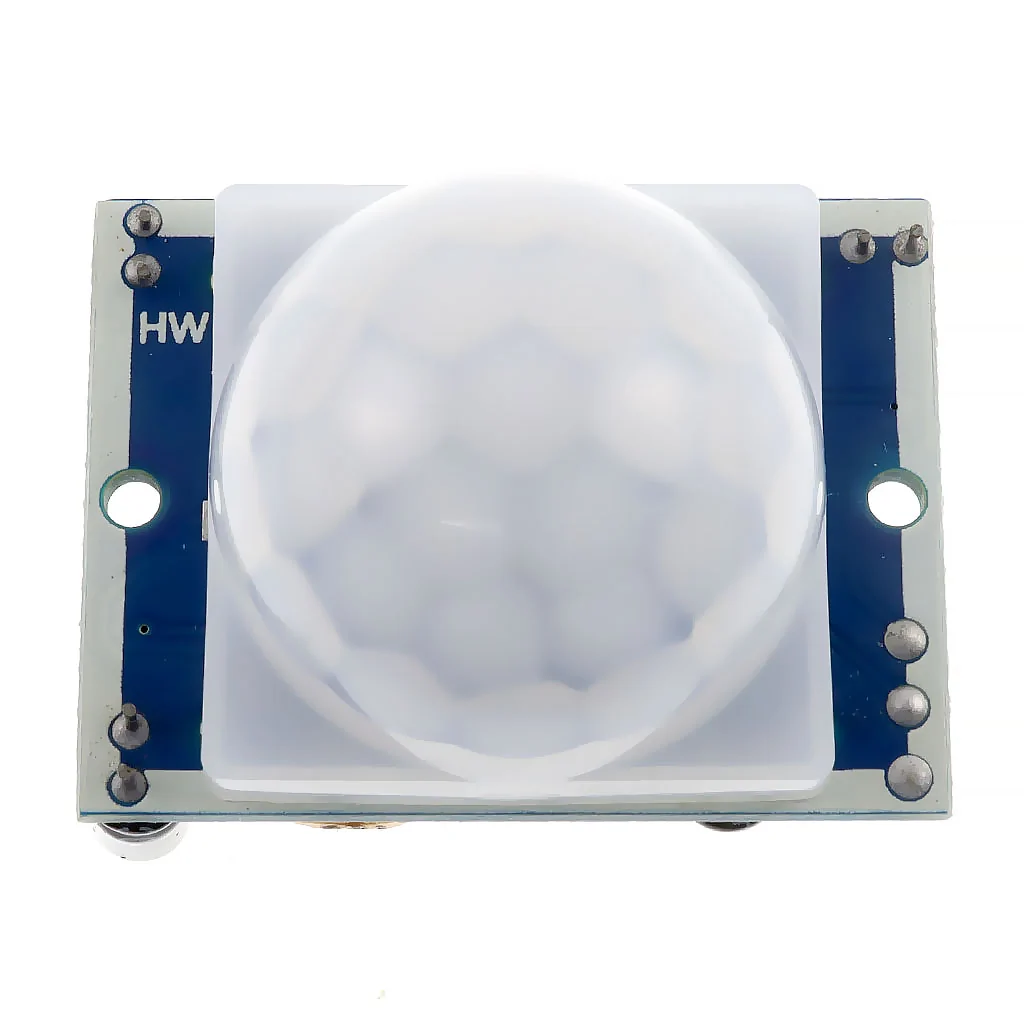

HC-SR501 PIR เซ็นเซอร์จับความเคลื่อนไหวแบบ Infrared

Arduino HC-SR501 PIR เซนเซอร์ตรวจจับความเคลื่อนไหว Motion Sensor Module

Motion Sensor ใช้สำหรับตรวจจับความเคลื่อนไหวจากความร้อน เช่นสิ่งมีชีวิต เมื่อมีคนเดินผ่าน motion sensor switch ก็จะจับค่าความร้อนที่เปลี่ยนแปลง แล้วส่งค่าสัญญาณมีไฟ ออกมา ในกรณีที่ไม่มีการเปลี่ยนแปลงส่งค่าไฟ สัญญาณ 0V ออกมา เราสามารถนำค่านี้ไปสั่งควบคุม Arduino ได้ สามารถปรับเวลาหน่วงเวลาในการตรวจจับครั้งต่อไปได้ ปรับระยะทางการตรวจจับได้ 3-7 เมตร มีช่องให้ต่อ LDR เพิ่ม เพื่อให้ทำงานตรวจจับแค่ตอนกลางคืน

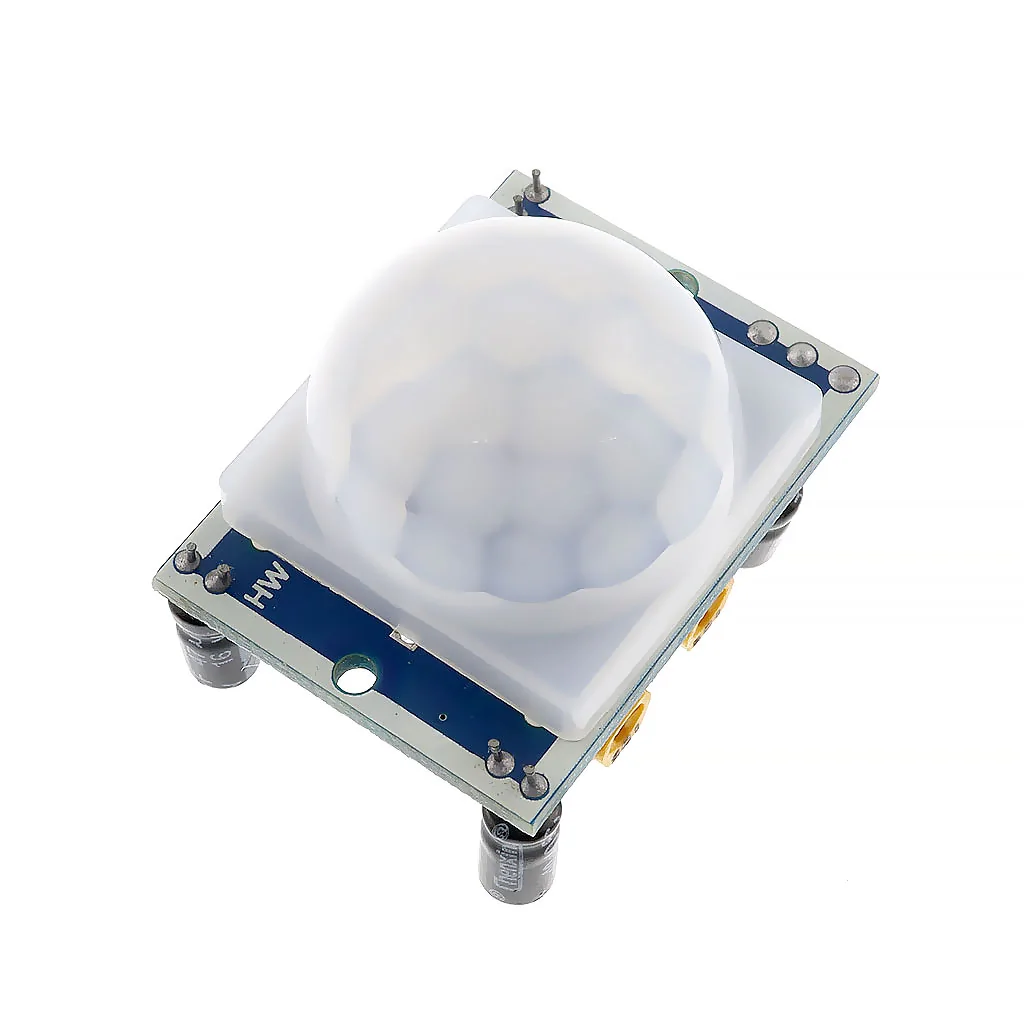

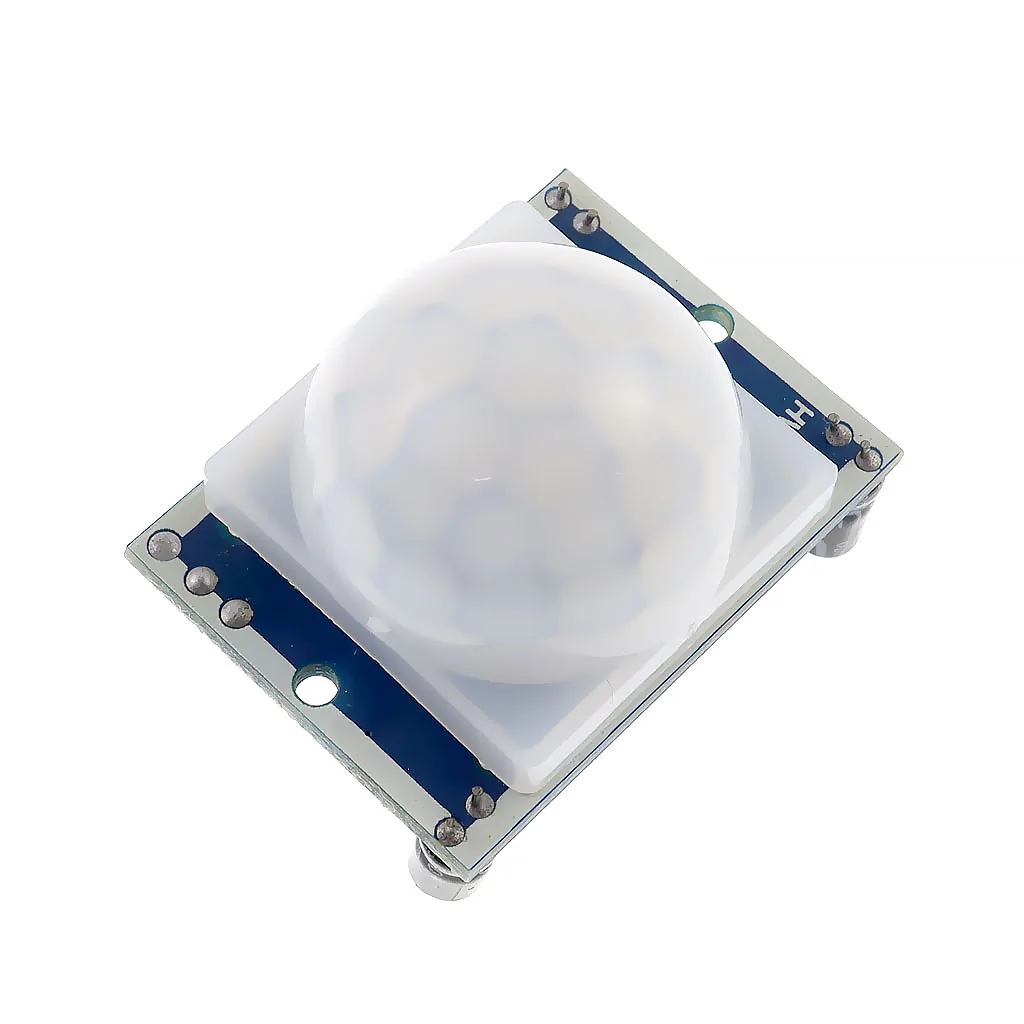

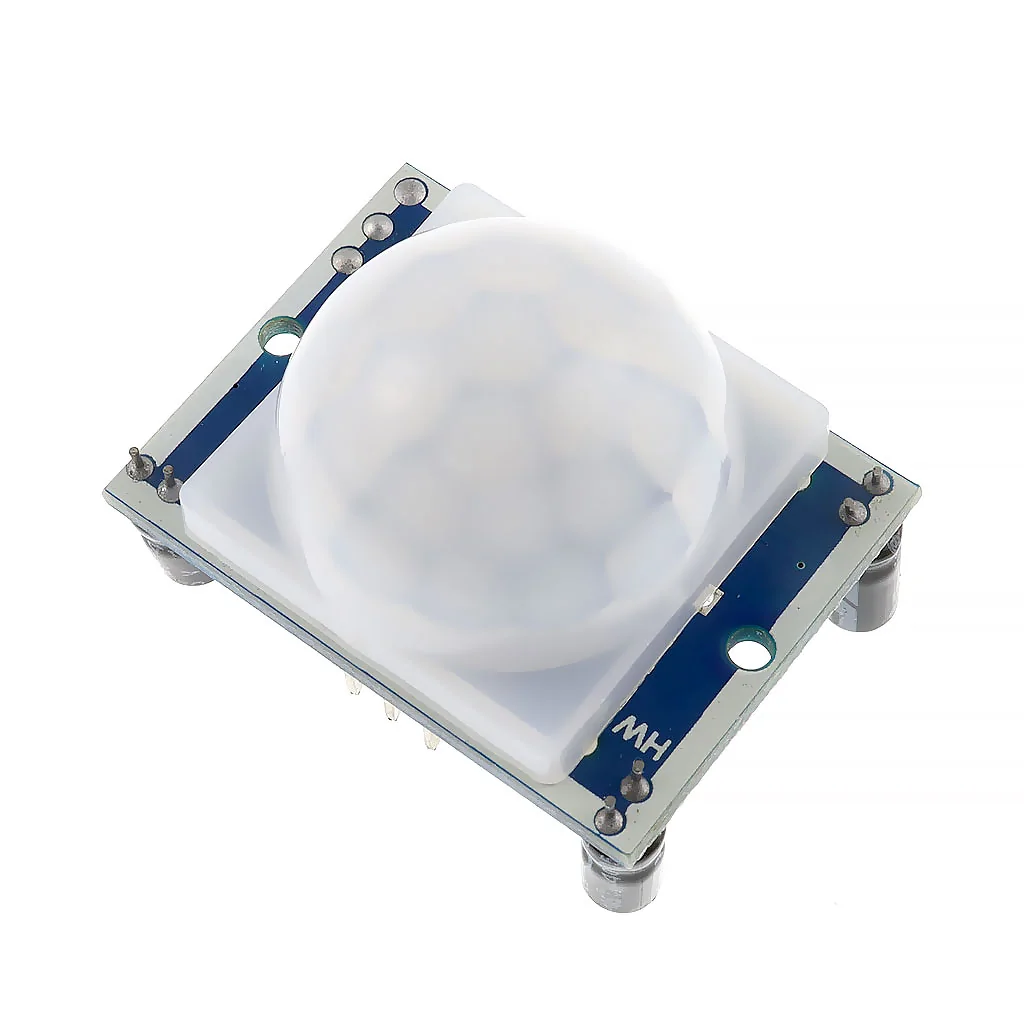

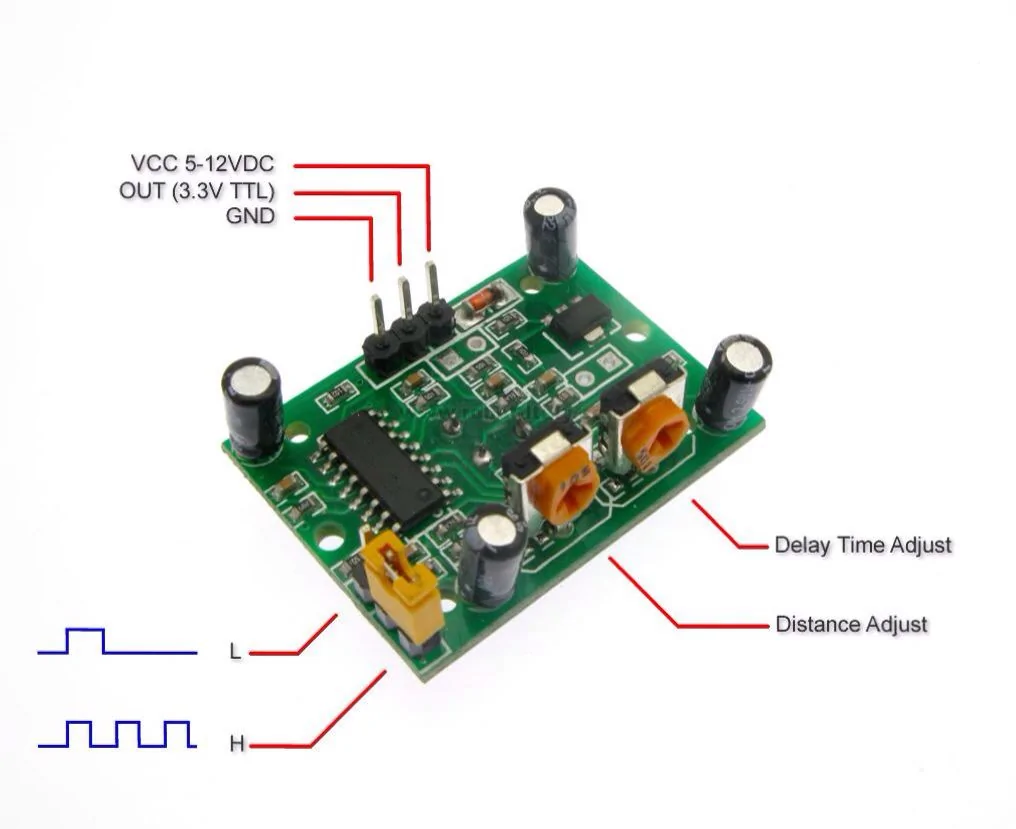

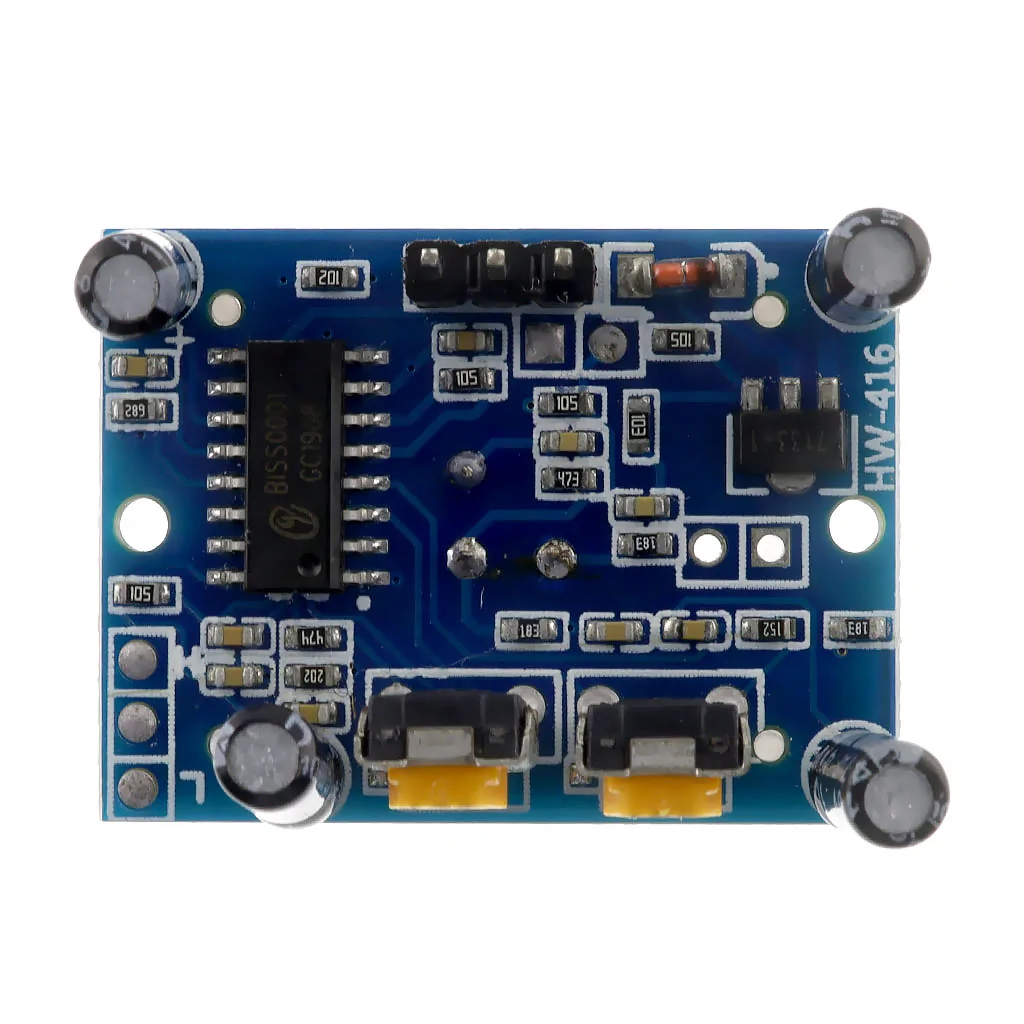

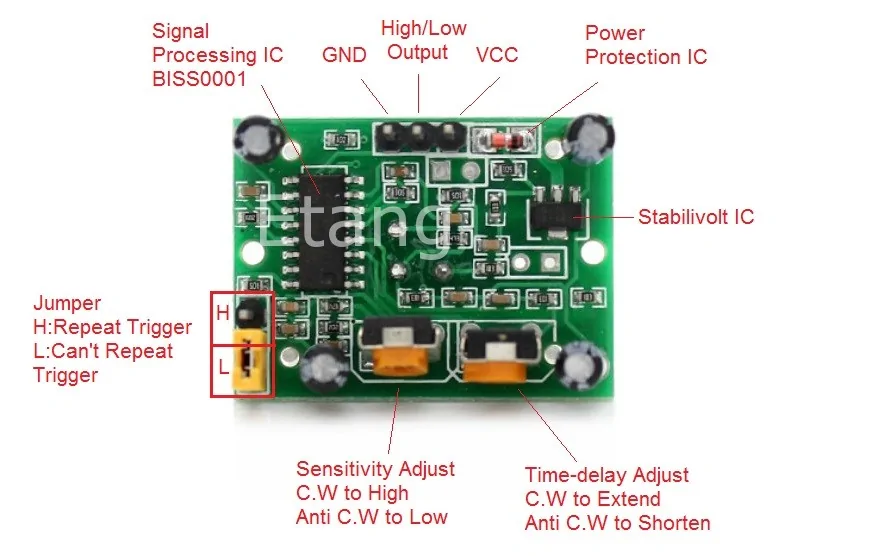

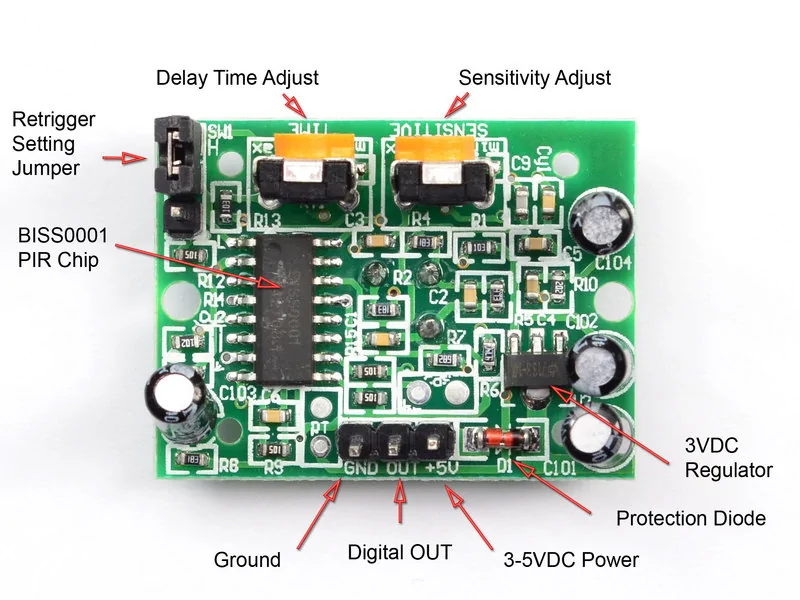

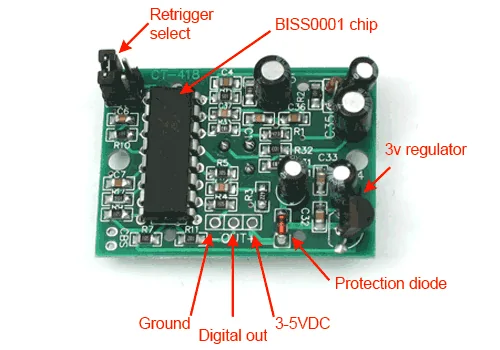

รายละเอียด HC 501 PIR เซนเซอร์ตรวจจับความเคลื่อนไหว Motion Sensor Module

• Motion sensor switch Dimension: 3.2cm x 2.4cm x 1.8cm (approx)
• Infrared sensor switch with control circuit board

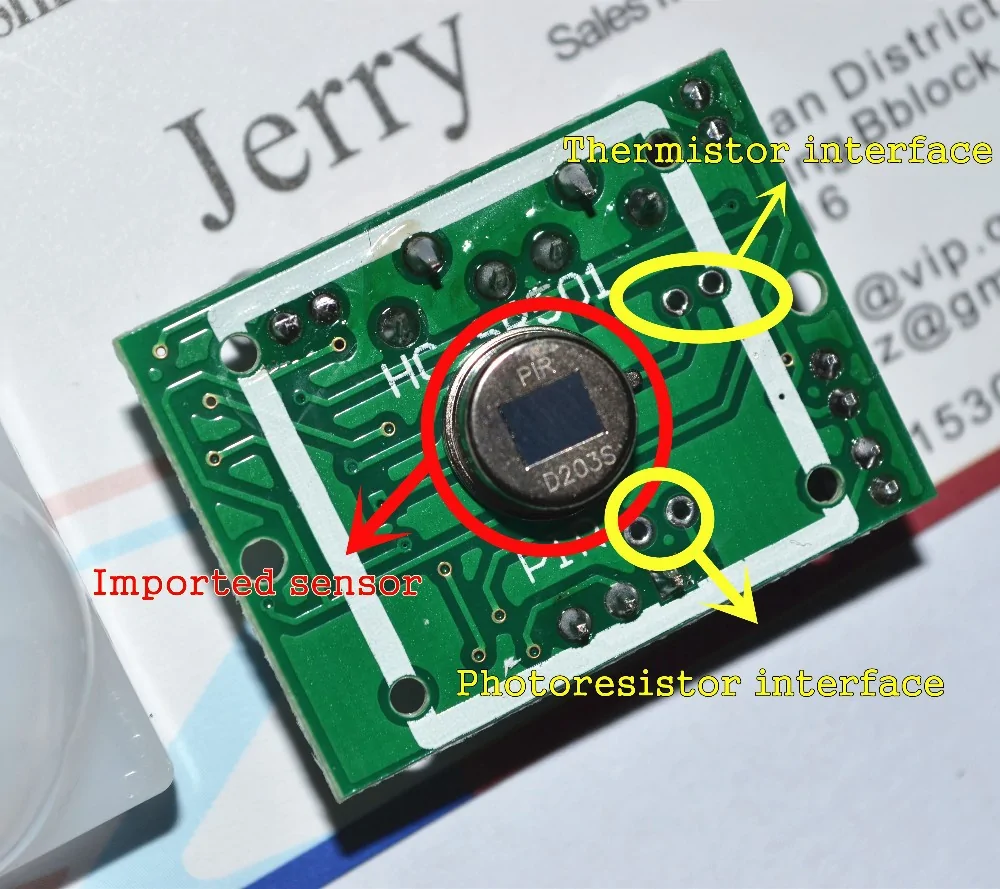

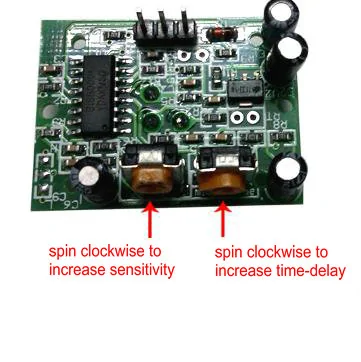

• The sensitivity and holding time can be adjusted
• Working Voltage Range: DC 3V- 5V
• Current drain:<60uA
• Voltage Output: High/Low level signal:3.3V TTL output
• Detection distance: 3--7M(can be adjusted)
• Detection range: <140°
• Delay time: 5-200S(can be adjusted, default 5s +-3%)
• Blockade time: 2.5 S (default)
• Trigger: L: Non-repeatable trigger  H: Repeat Trigger (default)
• Work temperature:-20-+80°C
• Trigger Method: L unrepeatable trigger / H repeatable trigger

ตัวอย่างโคด Code Arduino PIR Motion Sensor Module Infrared sensor arduino

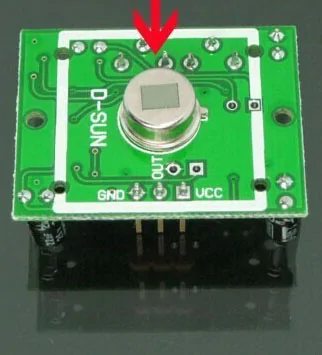

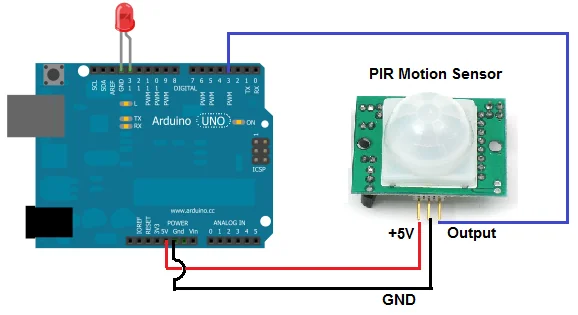

*** รูปภาพอาจมีตำแหน่งขาเปลียนแปลง เช็คขาอ้างอิงตามที่สกรีนไว้ในตัวโมดูล

int ledPin= 13;
int inputPin= 3;

void setup(){
  pinMode(ledPin, OUTPUT);
  pinMode(inputPin, INPUT);
}

void loop(){
  int value= digitalRead(inputPin);

  if (value == HIGH)
  {
    digitalWrite(ledPin, HIGH);
    delay(1000) ;
  }

  else
  {
    digitalWrite(ledPin, LOW);
  }
}

ข้อมูลเพิ่มเติม

ตัวอย่างเพิ่มเติม http://electronics.stackexchange.com/questions/91040/pir-sensor-with-open-collector-arduino-anomalous-results
