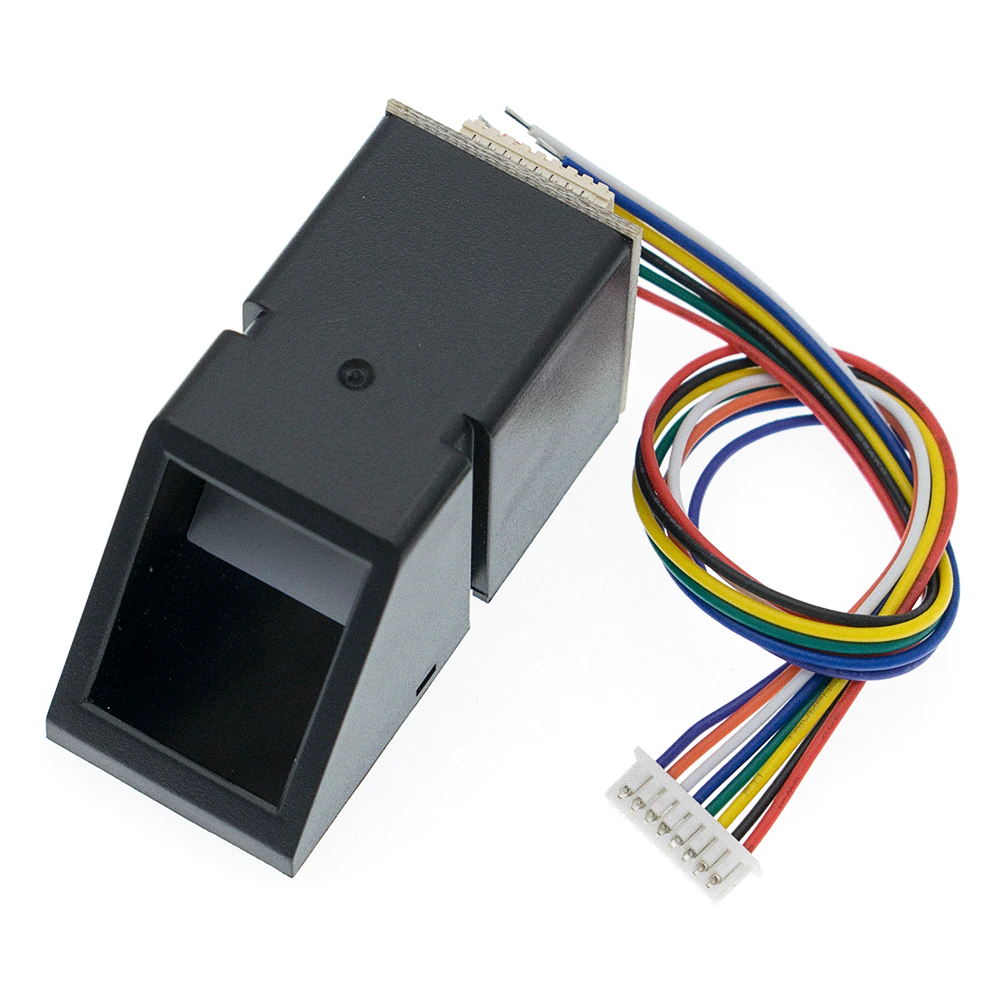

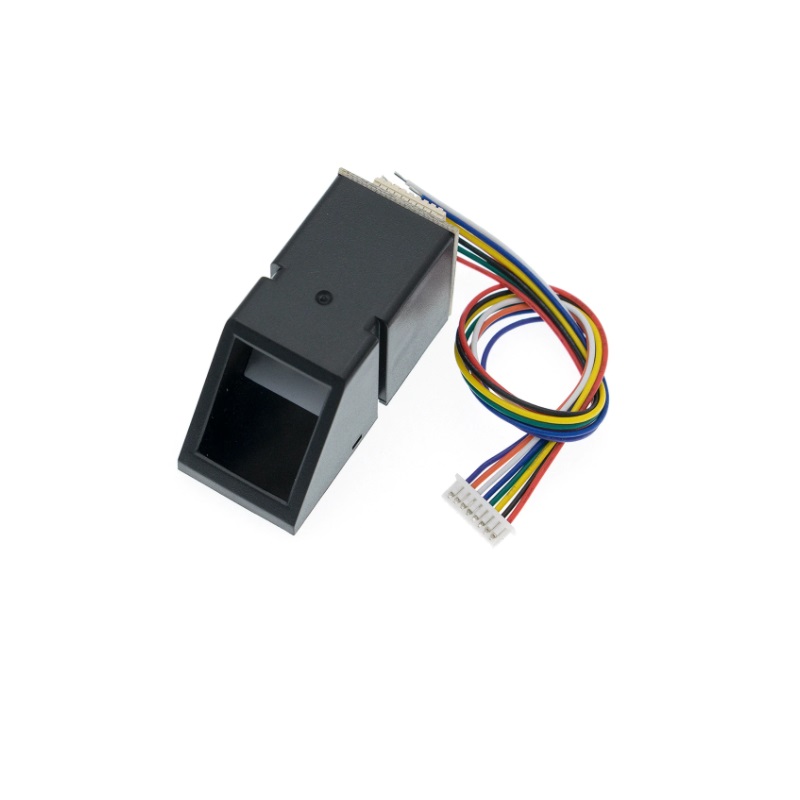

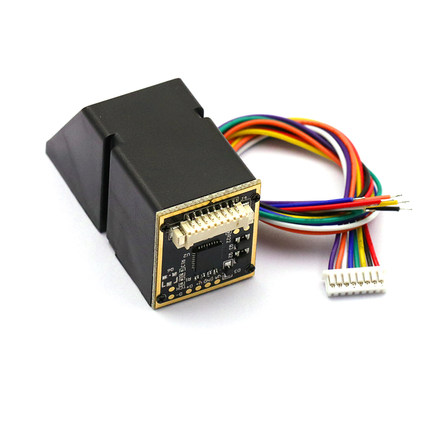

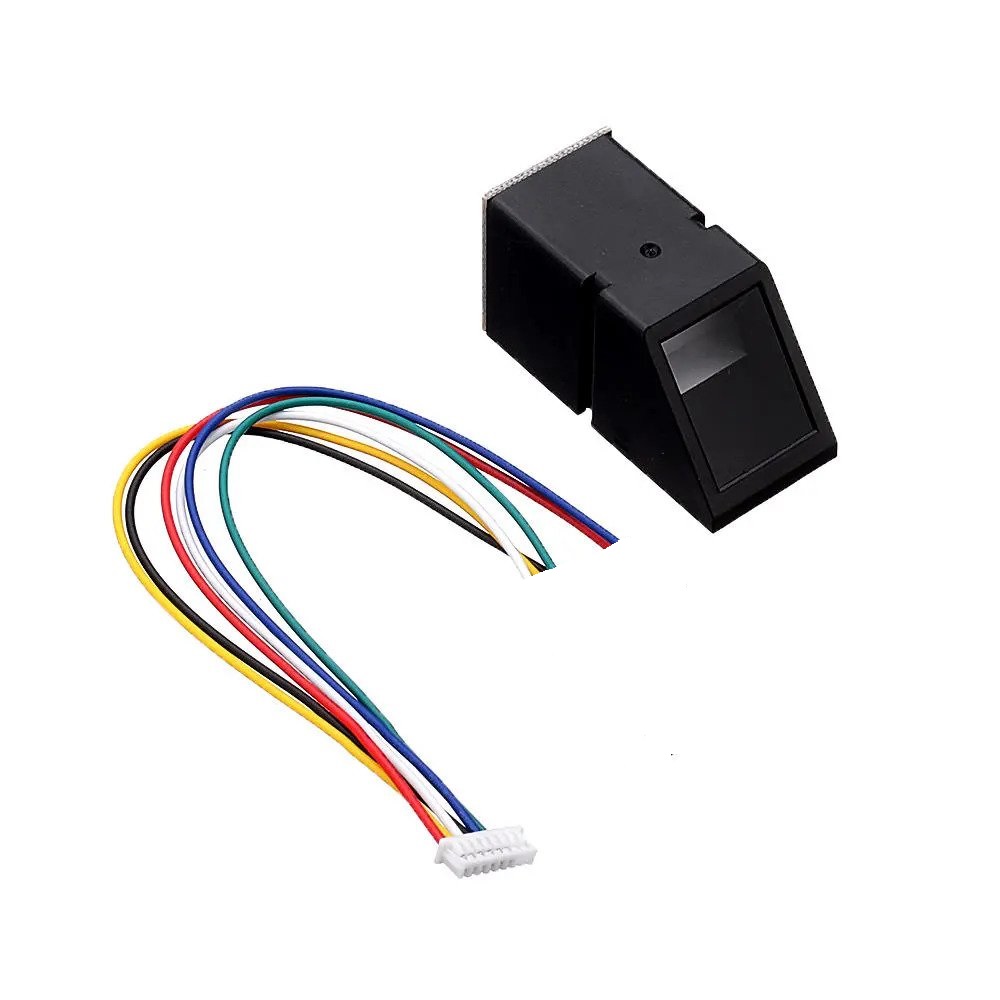

Fingerprint Sensor เซ็นเซอร์สแกนลายนิ้วมือ สำหรับ Arduino V2.0

Fingerprint Sensor เซ็นเซอร์สแกนลายนิ้วมือ สำหรับ Arduino V2.0

Fingerprint sensor คือ เซนเซอร์สำหรับสแกนลายนิ้วมือเพื่อตรวจสอบว่าตรงกับของใครในฐานข้อมูล สามารถบันทึกลายนิ้วมือในโมดูลได้สูงสุด 200 ลายนิิ้วมือ ใช้ไฟเลี้ยง 3.6V-5V กระแสสูงสุด 150mA เชื่อมต่อแบบ UART

• Supply voltage: 3.6 - 6.0VDC
• Operating current: 120mA max
• Peak current: 150mA max
• Fingerprint imaging time:
• Window area: 14mm x 18mm
• Signature file: 256 bytes
• Template file: 512 bytes
• Storage capacity: 200 templates
• Safety ratings (1-5 low to high safety)
• False Acceptance Rate: <0.001% (Security level 3)
• False Reject Rate: <1.0% (Security level 3)
• Interface: TTL Serial
• Baud rate: 9600, 19200, 28800, 38400, 57600 (default is 57600)
• Working temperature rating: -20C to +50C
• Working humidy: 40%-85% RH
• Full Dimensions: 47 x 20 x 21.5mm

ข้อมูลเพิ่มเติม Fingerprint Senser โมดูลสแกนลายนิ้วมือ

• https://github.com/adafruit/Adafruit-Fingerprint-Sensor-Library
• https://learn.adafruit.com/adafruit-optical-fingerprint-sensor?view=all

การต่อสายกับบอร์ด Arduino Uno แนะนำโปรแกรม 1.6.7  จะไม่ error และปรับ Both NL & CR
Arduino uno r3 -> เครื่องสแกนลายนิ้วมือ

• 3.3V -> V+
• GND -> GND
• ขา2 -> TX
• ขา3 -> RX

Arduino uno r3 -> LED

• LED ต่อเข้า ขา13 ของ Arduino

โคดตัวอย่างการใช้งาน Arduino Fingerprint Scanner Code แบบเข้าใจง่าย

1. ดาวน์โหลดและติดตั้งไลบารี จากที่นี่

2. เพิ่มลายนิ้วมือลงในโมดูล โดย อัพโหลด Arduino Fingerprint Scanner Code จากไฟล์ตัวอย่าง enroll.ino จากโฟลเดอร์ Fingerprint\examples\enroll

พิมพ์เลข ID ที่ต้องการบันทึก เช่น

• พิมพ์เลข 2 เพื่อบันทึกลายนิ้วมือ ID 2 แล้วกดปุ่ม Send
• เอามือออก และประทับลายนิ้วมืออีกครั้ง
• โปรแกรมบันทึกเรียบร้อยได้เป็น ID #2 ที่ตรงกับลายนิ้วมือที่สแกน

3. การสแกนอ่านลายนิ้วมือว่าเป็นของใคร ทำได้โดย อัพโหลด Arduino Fingerprint Scanner Code ไฟล์ตัวอย่าง fingerprint.ino จากโฟลเดอร์ Fingerprint\examples\fingerprint

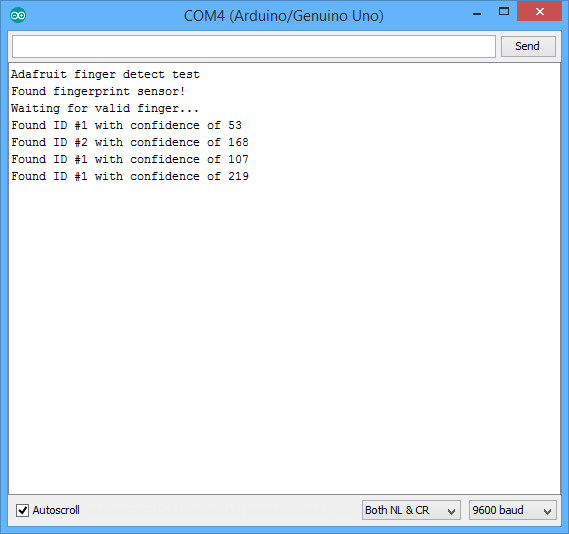

• เมื่อรันโปรแกรมและวางนิ้วมือที่สแกน ก็จะพบข้อมูลว่าตรงกับเลข ID อะไร
• ถ้าไม่ตรงก็จะไม่พบหมายเลข ID
