LDR Photoresistor Sensor Module โมดูลวัดแสง

LDR Photoresistor Sensor Module โมดูลวัดแสง

โมดูลวัดแสง ให้สัญญาณเอาต์พุตได้ทั้งแบบอะนาล็อกค่าระหว่าง 0-1024 และแบบ ดิจิตอลค่า 0 กับ 1 สามารถปรับความไวได้ที่โวลุ่มบนบอร์ด ใช้ไฟเลี้ยง 3.3-5V

ต่อวงจร Arduino Arduino สอนวิธีใช้งาน LDR Photoresistor Sensor Module โมดูลเซนเซอร์วัดแสง

• ขา VCC - 5V
• ขา GND - GND
• ขา D0 - 5

อัพโหลดโคดตัวอย่างนี้ แล้วดูผลลัพธ์

---

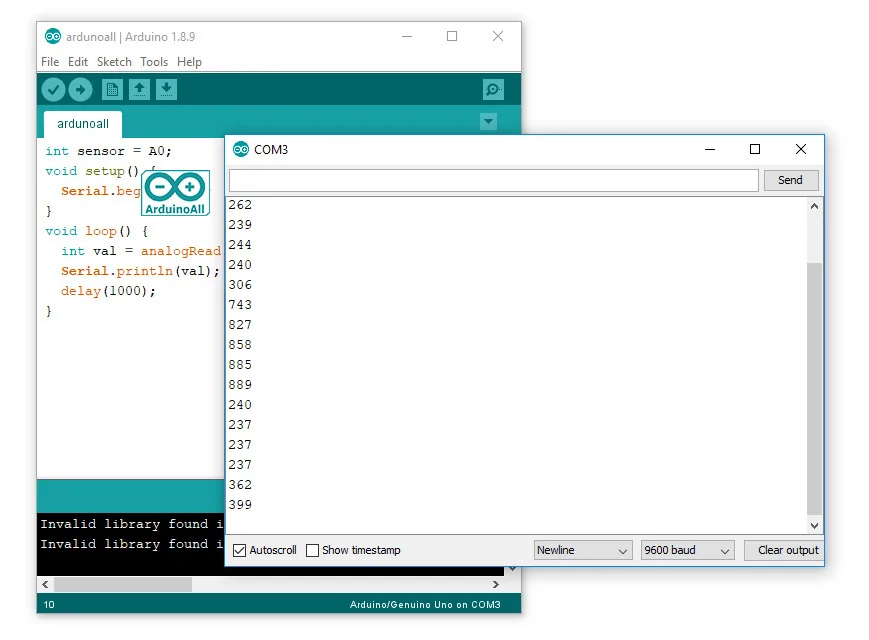

เปิดดูใน Serial Monitor เมื่อใช้มือบังแสงที่ LDR  จะเห็นค่าที่วัดได้มีการเปลี่ยนแปลง

การต่อใช้งานเอาต์พุตแบบ digital

• ขา D0 -> A0
• ขา G -> GND
• ขา + -> 5V

การต่อใช้งานคล้ายกัน โดยจะต่อจากขา D0 และใช้คำสั่ง digitalRead() อ่านค่าเข้ามา
สามารถปรับความไวของเซนเซอร์ได้ที่ตัวต้านทานปรับค่าได้บนบอร์ด
เมื่อตรวจจับแม่เหล็กไฟที่เซนเซอร์จะติด และให้เอาต์พุตเป็นสัญญาณ 0 ออกทางขา D0


อัพโหลดโคดตัวอย่างนี้ แล้วดูผลลัพธ์

---

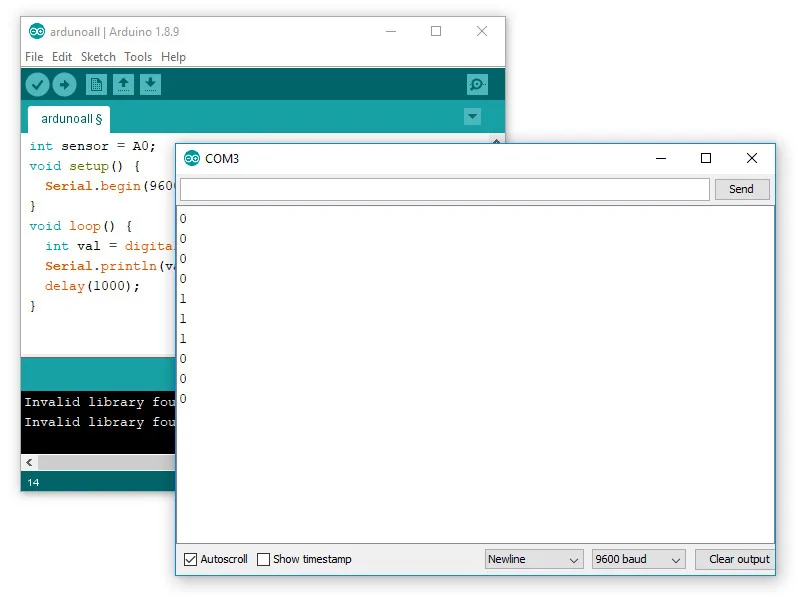

เปิดดูที่ Serial Monitor จะเห็นค่า 0 หรือ 1 ที่เซนเซอร์ตรวจจับได้ และไฟสีเขียวที่เซนเซอร์เปิด/ปิด ตามสัญญาณที่ตรวจจับได้

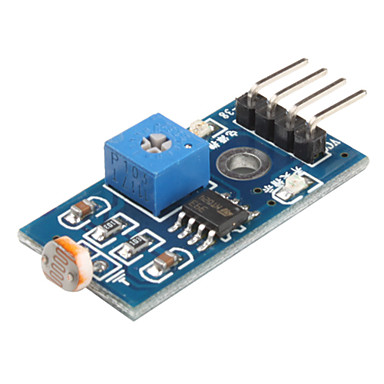

ข้อมูล LDR Photoresistor Sensor Module โมดูลวัดแสง

Uses: light intensity detection, light intensity sensors, smart car search optical modules

LDR Photoresistor Sensor Module Features:

• using sensitive type photosensitive resistance sensor
• the comparator output signal clean, good waveform, driving ability, more than 15mA.
• with adjustable potentiometer detects the light intensity can be adjusted
• the working voltage 3.3V-5V
• the output form: DO digital switching output (0 and 1) and AO analog voltage output
• a fixed bolt hole for easy installation
• the small PCB board size: 3.2 cm x 1.4cm
• using a wide voltage LM393 comparator

LDR Photoresistor Sensor Module Description

• photoresistor module most sensitive to ambient light, generally used to detect the brightness of ambient light, triggers microcontroller or relay modules and so on;
• when the ambient light module brightness of less than the set threshold, DO-side output high, when the external ambient light brightness exceeds a set threshold, DO terminal output low;
• DO output can be with the microcontroller directly connected, through the microcontroller to detect high and low, thereby detecting the light intensity changes in the environment;
• DO outputs can directly drive a relay module shop, which can form a light control switch.
• small plates can be connected to analog output AO and AD module, through AD conversion, you can get a more accurate ambient light intensity value;

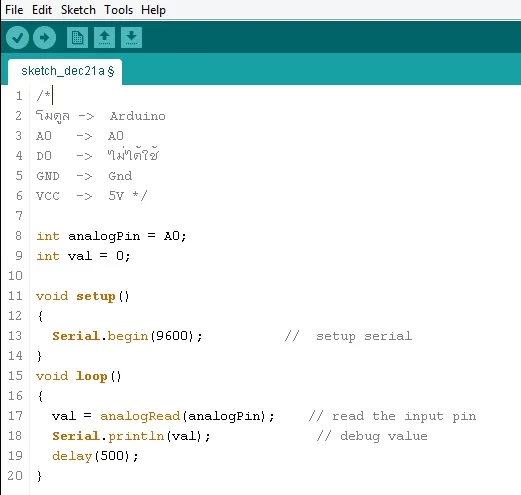

ตัวอย่างโคดการใช้งาน LDR Photoresistor Sensor Module โมดูลวัดแสง
