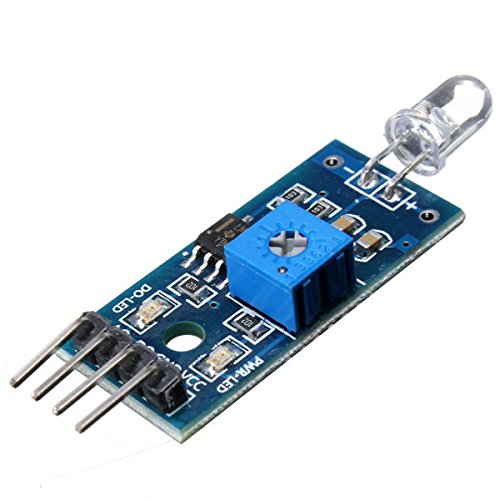

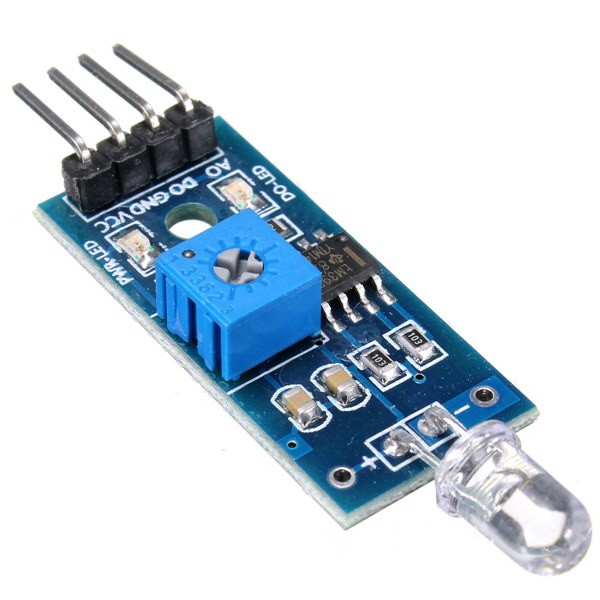

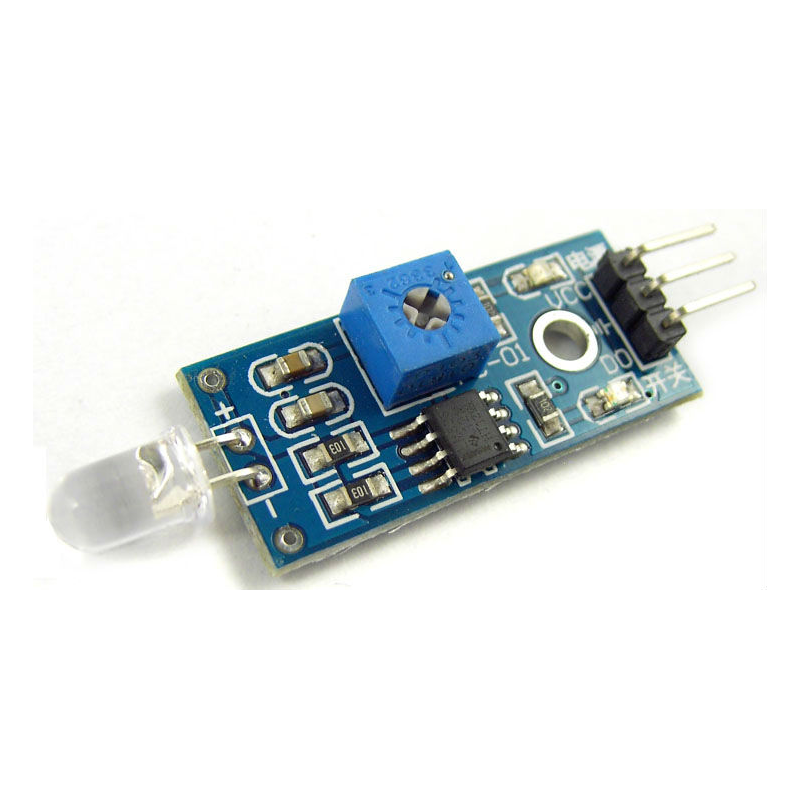

Light Sensor Module Photodiode Module for Light Detection 3-5.5V DC

Light Sensor Module Photodiode Module for Light Detection 3-5.5V DC

เซ็นเซอร์ตรวจจับแสง ถ้าแสงเปลี่ยนไฟค่าสัญญาณที่ ส่งออกมาก็จะเปลี่ยนตามไปด้วย เมื่อมีแสงเกินระดับที่ตั้งไฟ ไฟบนโมดูลจะติดและให้ค่าเอาต์พุตออกมาที่ขา DO เป็นค่า 0 หรือ 1

2Xf2E6aEU7n685eHEbXGYHrmWn2y7a62UWBrtZzodVdD ใช้ไฟเลี้ยง 3.3-5V



ตัวอย่างการต่อวงจร Arduino sensor light detect



VCC - 5V

GND - GND

DO - Output



void setup() {

pinMode(2, INPUT); // ขา INPUT ของโมดูล

Serial.begin(9600);



}



void loop() {

Serial.println(digitalRead(2));

delay(200);

}





Two Outputs of Photodiode Module:







1, AO, analog output, real output voltage signal on the photosensitive



2, DO, when light reaches a certain threshold, the output high and low signal [threshold adjustable via potentiometer]







Features of Photodiode Module:



1, small size, 36mm X 16mm



2, 3mm mounting screw holes



3, 3-5.5V DC power supply can be used



4, analog output



5, threshold flip-level output



Quality photosensitive good linearity and high sensitivity.



7, the power indicator



8, the comparator output indicator
