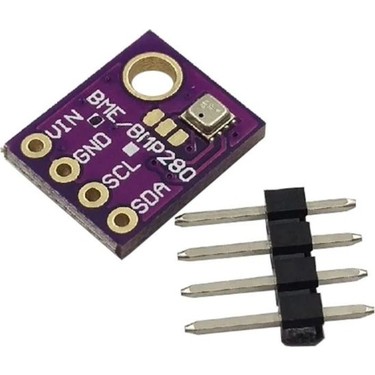

BMP280 3.3V High Precision Atmospheric Pressure Sensor Module Replaces BMP180 เซนเซอร์วัดอุณหภูมิ และความดันอากาศ



โมดูล BMP280 สำหรับวัดอุณหภูมิ ลบ 40 - 85 อาศาเซลเซียส คลาดเคลื่อน 1 องศา และวัดความดันบรรยากาศ ในช่วง 300-1100 hPa ติดต่อกับ Arduino แบบ I2C ใช้ไฟเลี้ยง 1.71-3.6V

การใช้งาน BMP280 Arduino code

1. เพิ่มไลบารี bmp ดังรูปนี้


2. ต่อวงจรดังนี้
VCC - 3.3V
GND - GND
SCL - A5
SDA - A4

• Pressure range: 300 ~ 1100hPa (elevation of 9000 meters to -500 meters);
• Power supply voltage: 1.71 V ~ 3.6V;
• LCC8 package: lead-free ceramic carrier package (LCC);
• Size: 1.5cm × 1.15cm ;
• Low power consumption: 2.7 μA;
• High precision: low power mode, the resolution of 0.06hPa (0.5 m);
• Under the high linearity mode, a resolution of 0. The 2 Pa ( 1.7 centipoise m);
• Temperature output;
• I2C interface , SPI interface ;
• Temperature compensation;
• No external clock circuit.

• GPS accurate navigation (dead reckoning, upper and lower bridge detection, etc.);
• Indoor and outdoor navigation;
• Monitoring of leisure, sports and health care;
• Weather forecast
• Vertical speed indication (rise / sink speed);
• Fan power control

โคดตัวอย่าง BMP280 Arduino

• https://github.com/adafruit/Adafruit_BMP280_Library
• https://learn.adafruit.com/adafruit-bmp280-barometric-pressure-plus-temperature-sensor-breakout/arduino-test
