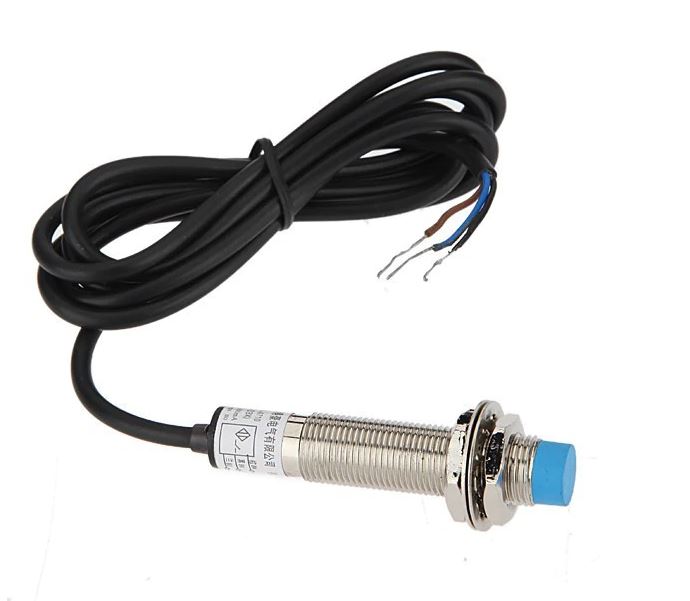

Inductive Proximity Sensor Detection Switch LJ12A3-4-Z/BX NPN NO ปกติเปิด เซนเซอร์ตรวจจับโลหะระยะสูงสุด 4mm

Inductive Proximity Sensor Detection Switch LJ12A3-4-Z/BX เซนเซอร์ตรวจจับโลหะระยะสูงสุด 4mm

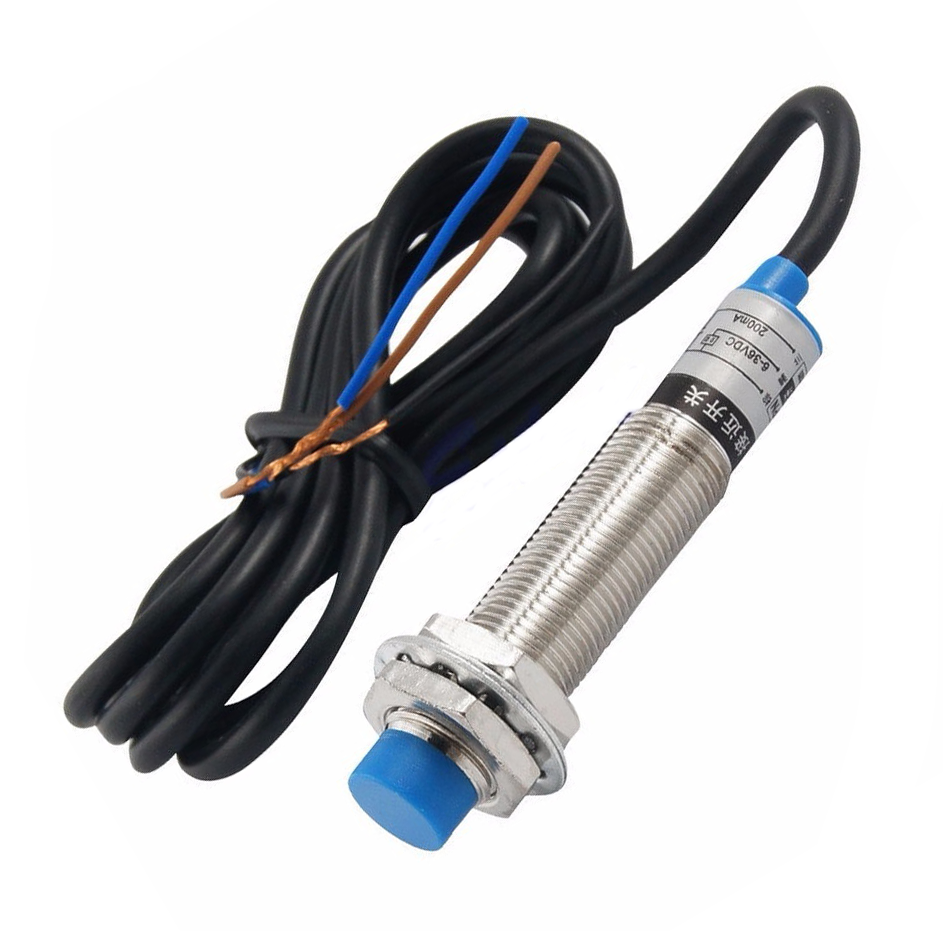

เซนเซอร์พร็อกซิมิตี้ ตรวจจับโลหะ เช่น อลูมิเนี่ยม เหล็ก โลหะ Conductor ตัวเหนี่ยวนำ ระยะตรวจจับสูงสุด 4mm ใช้ไฟเลี้ยง 5-36V กระแส 200-300mA สายยาวประมาณ 1.2 เมตร

การต่อสาย

• สีน้ำตาล ขั้วบวก +
• สีน้ำเงิน ขั้วลบ -
• สีดำ สัญญาณเอาต์พุต

• ต่อไฟ VCC 6-36V ที่สายสีน้ำตาล
• ต่อไฟ GND 0V ที่สายสีน้ำเงิน
• เมื่อตรวจไม่พบวัตถุโลหะ ไฟ LED บนเซนเซอร์จะดับ สัญญาณเอาต์พุตที่สายสีดำเป็น 1
• เมื่อมีตรวจพบวัตถุโลหะ ไฟ LED บนเซนเซอร์จะติด สัญญาณเอาต์พุตที่สายสีดำจะเป็น 0
