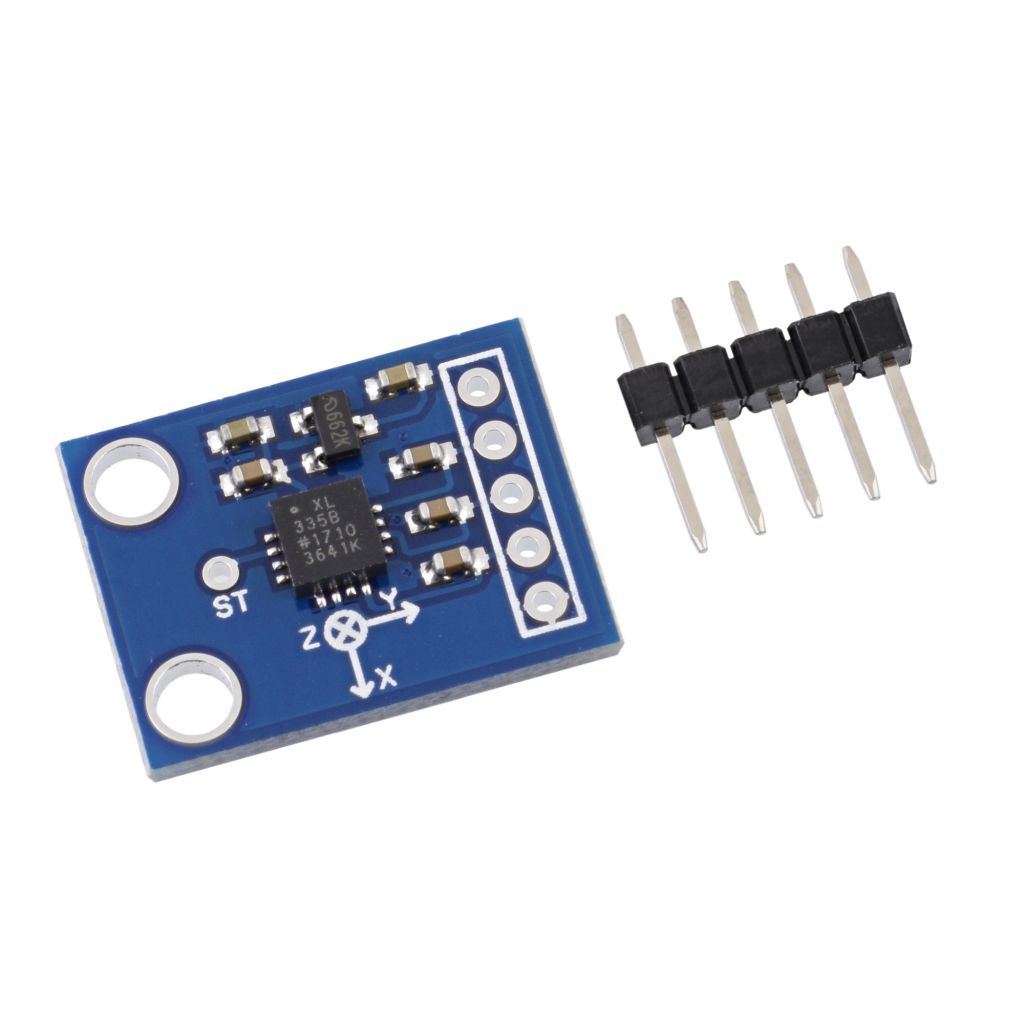

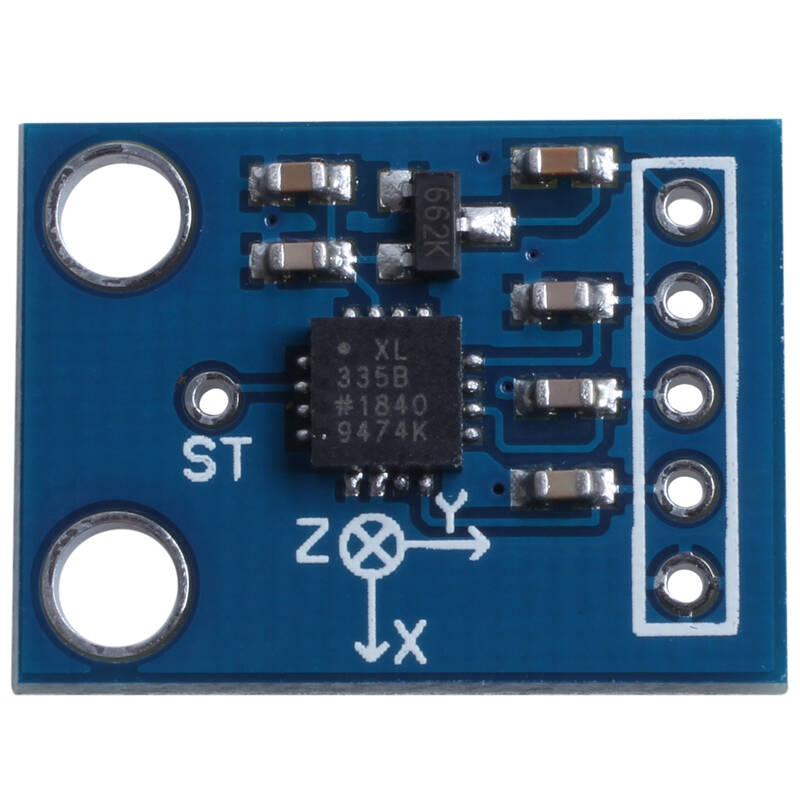

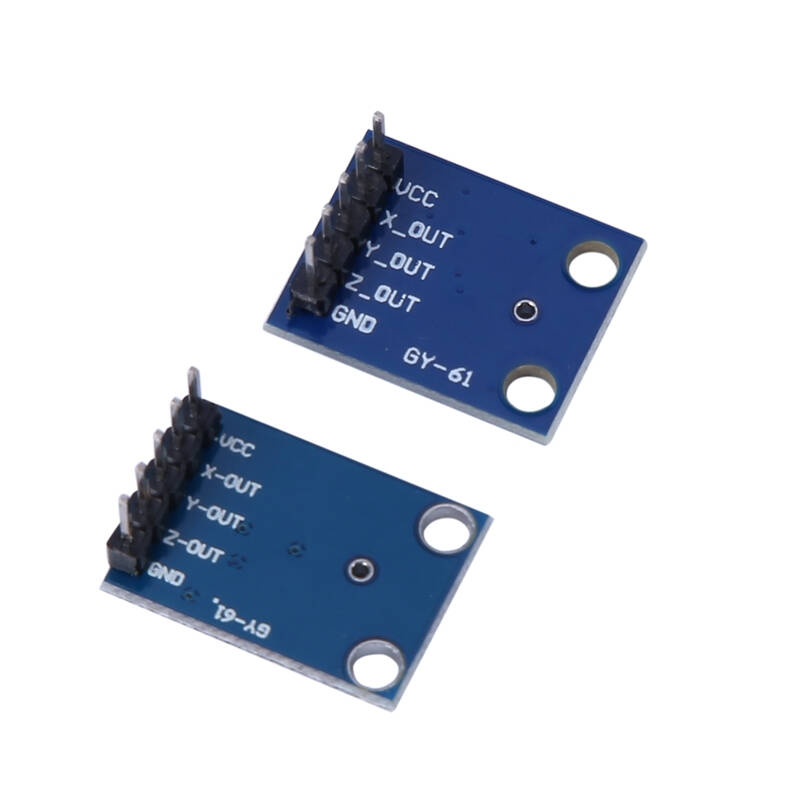

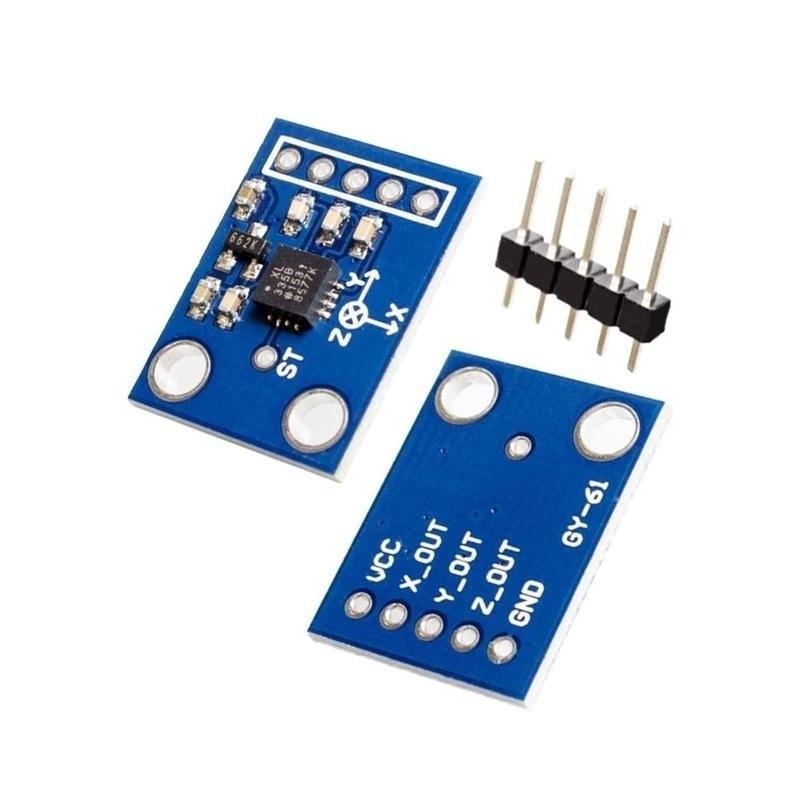

GY-61 3-axis Accelerometer Module (ADXL335)

3-axis Accelerometer Module (ADXL335) เซนเซอร์วัดความเร่ง 3 แกน

ADXL335 เป็นเซนเซอร์วัดความเร่งแบบ 3 แกน( 3-axis Accelerometer ) มีขนาดเล็กใช้พลังงานต่ำ

เซนเซอร์วัดความเร่ง 3 แกน สามารถวัดอัตราเร่งคงที่ของเเรงโน้มถ่วงของโลก รองรับไฟ 3.3V ให้ค่าเซนเซอร์แกน x,y,z ออกมาเป็น Analog ถ้าต่อกับ Arduino ก็ใช้ ขาอะนาล็อกเช่น A0-A5 อ่านค่าเข้ามาได้

• Name: ADXL335 module (triaxial accelerometer analog output)
• Model: GY-61
• Using the chip: ADXL335
• Power supply :3-5v (แนะนำ 3.3V)

• Analog X, Y, Z three-axis output
• Direct output angle code

ตัวอย่างโคด Code Arduino ADXL335

int x, y, z;
void setup()
{
Serial.begin(9600);
}

void loop()
{
x = analogRead(A0);  // อ่านค่าจากขาอะนาล็อก A0
y = analogRead(A1);  // อ่านค่าจากขาอะนาล็อก A1
z = analogRead(A2); // อ่านค่าจากขาอะนาล็อก A2
Serial.print("accelerations are x, y, z: ");
Serial.print(x, DEC); // แสดงค่าความเร่งแกน X เป็นเลขฐาน 10
Serial.print(" ");
Serial.print(y, DEC); //แสดงค่าความเร่งแกน Y เป็นเลขฐาน 10
Serial.print(" ");
Serial.println(z, DEC);  // แสดงค่าความเร่งแกน Z เป็นเลขฐาน 10
delay(100); // หน่วงเวลา 100 มิลลิวินาที
}
