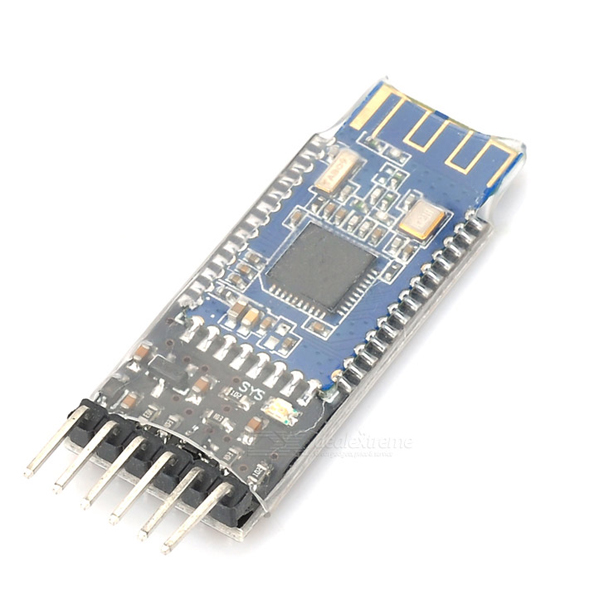

Bluetooth 4.0 BLE module with logic level translator

โมดูล Bluetooth 4.0 ใช้ชิฟ CC2541 สามารถนำไปเปลี่ยนแทนรุ่น HC-05 , HC-06 , HC-07 และอื่น ๆ

รุ่นนี้เป็น Bluetooth 4.0 เป็น Bluetooth รุ่นใหม่ มีฟังก์ชันประหยัดไฟ และความสามารถใหม่ ๆ ที่ดีกว่า Bluetooth รุ่นก่อนนี้สามารถวัดความแรงของสัญญาณออกมาคำนวนเป็นระยะห่างจากอุปกรณ์ได้

ด้วยความสามารถใหม่ ๆ ที่มีใน bluetooth 4.0 นี้ ก่อนซื้อไปใช้งาน ควรตรวจสอบอุปกรณ์ที่ใช้งานด้วยว่า อุปกรณ์ที่นำไปใช่งานร่วมกับโมดูล Bluetooth 4.0 นี้ รองรับการใช้งานร่วมกับ Bluetooth 4.0 ถ้าเป็น Android คือรุ่น 4.3 ขึ้นไป สำหรับ IOS คือรุ่น IOS7 ขึ้นไป

รหัสผ่าน 000000

คุณสมบัติของอุปกรณ์ Bluetooth 4.0 BLE

• เชื่อมต่อสื่อสาร รับ-ส่งข้อมุลสูงสุด 110 เมตรในพื่นที่โล่ง
• ใช้ความถี่ 2.4GHz
• Modulation : GFSK (Gaussian Frequency Shift Keying)
• Sensitivity : < -84dBm ที่ 0.1% BER
• อัตราการรับส่ง : Asynchronous 6 kbps, Synchronous 6kbps
• ความปลอดภัยในการรับส่ง : Authentication and encryption
• Support Service : Central & Peripheral UUID FFE0, FFE1
• Power consumption : โหมด sleep อัตโนมัติ และ โหมด stand by กินกระแสอยู่ที่ 400 ไมโครแอมป์ ถึง 1.5 มิลลิแอมป์, ขณะรับส่งข้อมูล กินกระแส 8.5 มิลลิแอมป์
• ไฟเลี้ยงโมดูล : +3.3VDC 50 มิลลิแอมป์
• ขนาด : 26.9mm x 13mm x 2.2mm
• Bluetooth Certification : ROHS REACH BQB

โคดตัวอย่าง

// arduino>>bluetooth

// D11   >>>  Rx

// D10   >>>  Tx

#include

SoftwareSerial bt(10, 11); // RX, TX

int ledpin = 13;

int ledState = LOW;

void setup() {

  bt.begin(9600);

  bt.println("ArduinoAll BT4.0 Connect....");

  pinMode(ledpin, OUTPUT);

  Serial.begin(9600);

}

void loop() {

  if (bt.available() > 0) {

    int msg = bt.read();

    if (msg == 1) {

      digitalWrite(ledpin, 1);

    } else if (msg == 0) {

      digitalWrite(ledpin, 0);

    }else{

      Serial.print("receive : ");

      Serial.println(msg);

    }

  }

}

โปรแกรมสำหรับทดลองสังงานจากโทรศัพท์มือถือ Android

• LightBlue

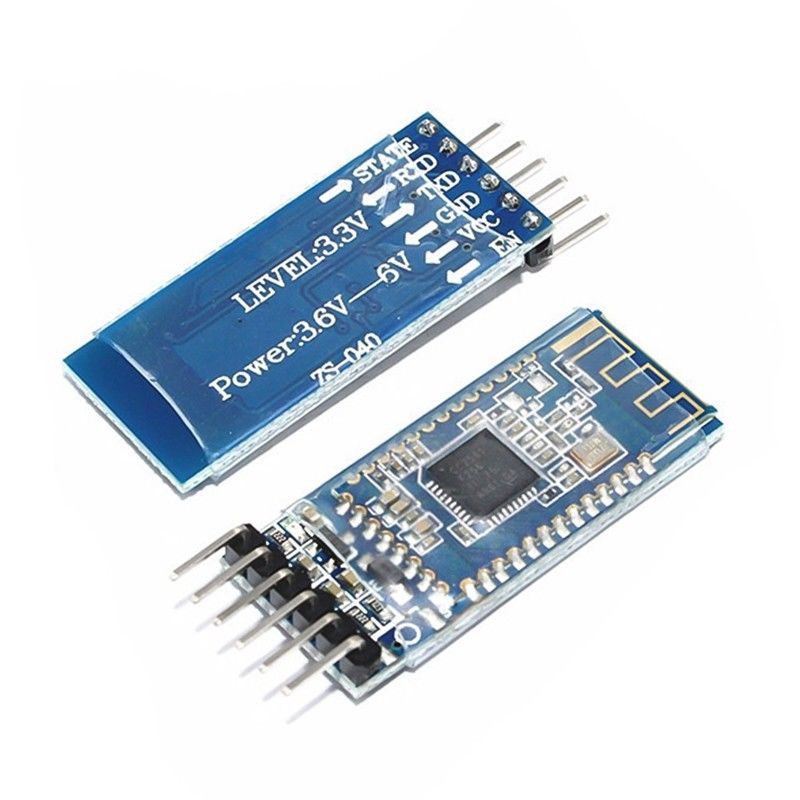

รายละเอียด Bluetooth 4.0 module with logic level translator

If you are in need of such a 4.0 BLE Bluetooth module, MCU can be set up,also can controlled by a remote Bluetooth device for setting,can transfer data, and can remotely control 10 PIO pins,so,the best bluetooth module. can replace HC-05, HC-06, HC-07 etc.

Bluetooth 4.0 modules. BT module interface and the single chip microcomputer connection only need 4 V4 thread: 5 v (VCC) GND TXD RXD
The advantage of modules:
1. The internal logic level conversion circuit. Without external 5 V to 3.3 V level
2. The power input port with the counter-attack circuit. To avoid unexpected power plug the burning problems caused by module.

Support the Android 4.3+, IOS7+ system

ข้อมูล DataSheet

ตัวอย่างการใช้งาน
