RFID Reader Detector Module RC522 13.56MHz พร้อม Key Card

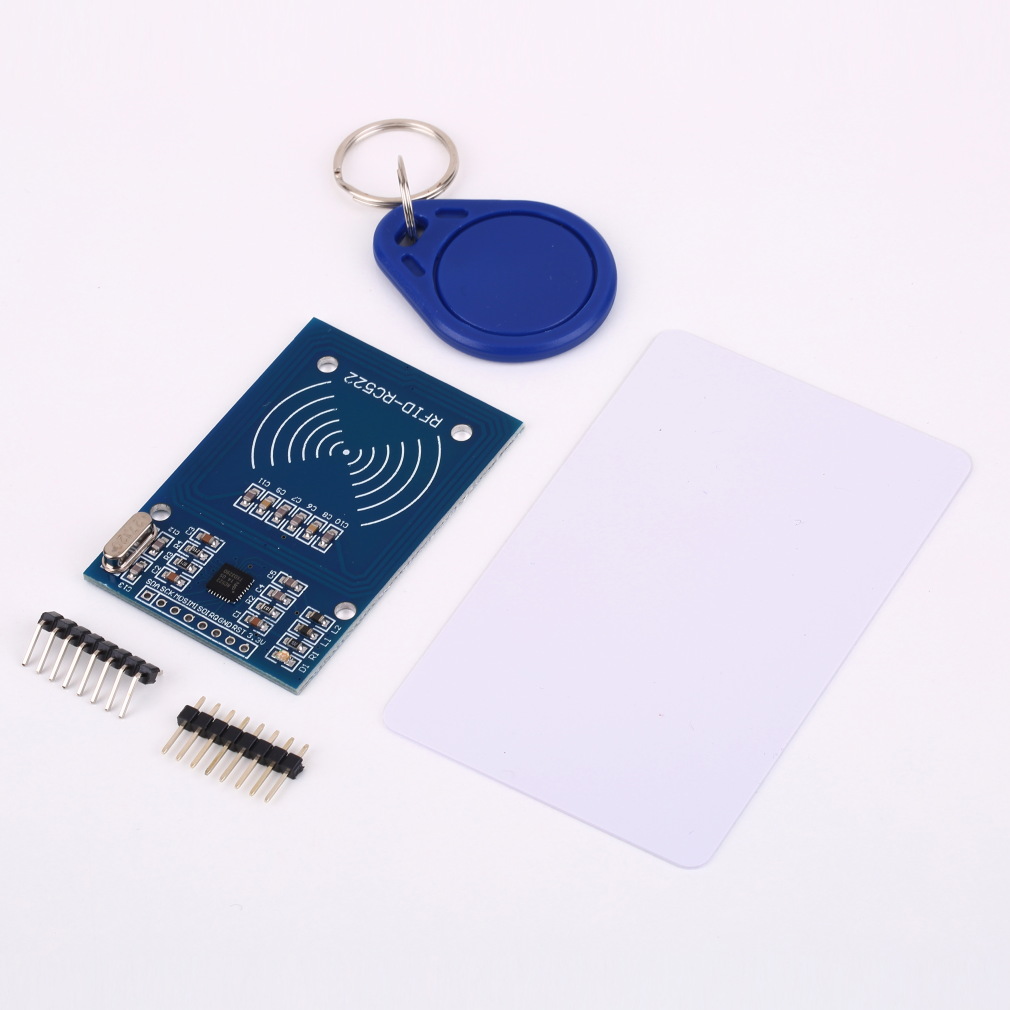

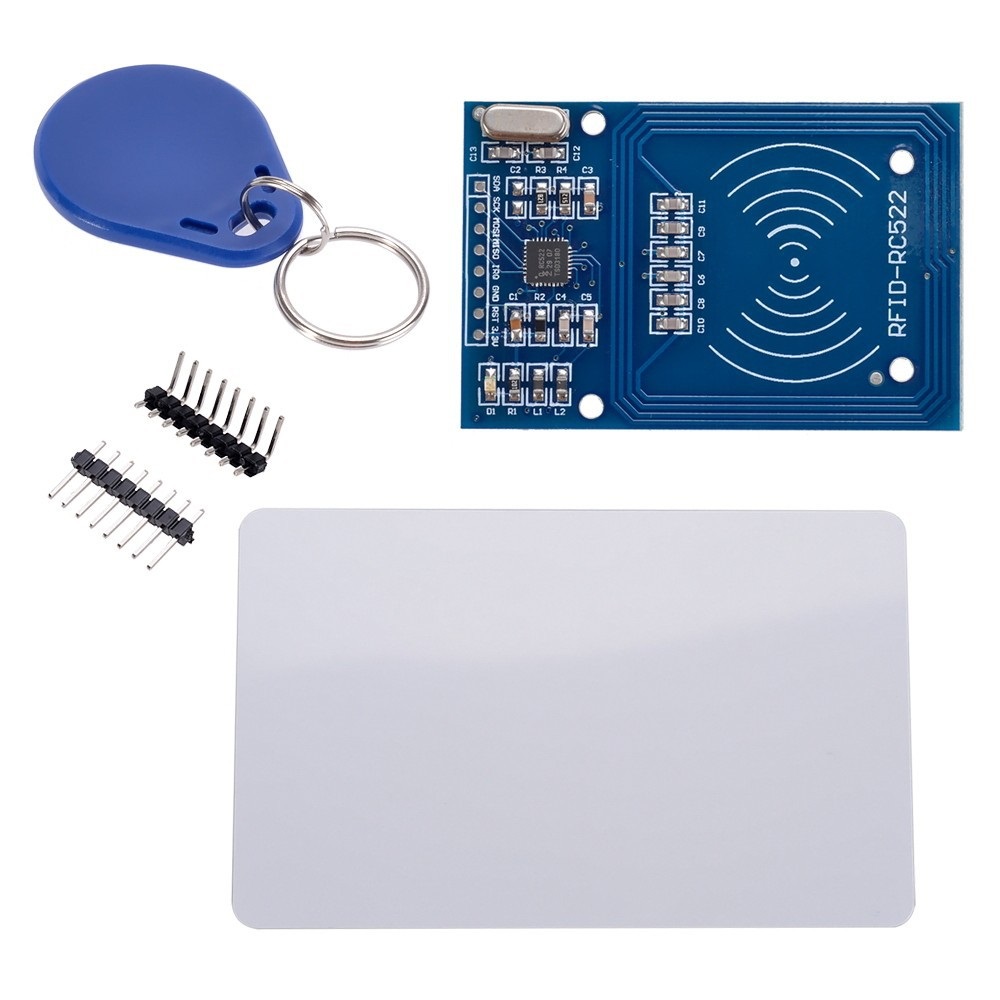

RFID Card Reader/Detector Module Kit (RC 522)

ชุดทดลอง RFID กับ Arduino มาครบถ้วนทั้งตัว Reader และแท็กอีก 2 แบบ ทดลองใช้งานได้สะดวก มีโค๊ดสำเร็จรูปให้เรียกใช้งาน ทำงานที่ย่านความถี่ 13.56MHz

ข้อมูลเฉพาะ
- กระแสไฟที่ใช้งาน: 13-26mA / DC 3.3V
- ไม่ได้ใช้งานปัจจุบัน: 10-13mA / DC 3.3V
- ปัจจุบันการนอนหลับ: <80uA - กระแสสูงสุด: <30mA
- ความถี่ในการทำงาน: 13.56MHz - ประเภทการ์ดที่รองรับ: mifare1 S50, mifare1 S70 MIFARE Ultralight, mifare Pro, MIFARE DESFire
- อุณหภูมิในการทำงานของสิ่งแวดล้อม: -20 - 80 องศาเซลเซียส
- อุณหภูมิในการจัดเก็บสิ่งแวดล้อม: -40 - 85 องศาเซลเซียส
- ความชื้นสัมพัทธ์: ความชื้นสัมพัทธ์ 5% - 95%
- ระยะอ่าน: ≥ 50 มม. / 1.95 "(mifare 1)
- ขนาดโมดูล: 40 มม. × 60 มม
- อินเทอร์เฟซโมดูล: SPI
- อัตราการถ่ายโอนข้อมูล: สูงสุด 10Mbit / s



วิธีการต่ออุปกรณ์  สอนใช้งาน Arduino เชื่อมต่อ RFID Module อ่านบัตรคีย์การ์ด

Arduino uno r3 -> RFID Module

• 3.3V -> Vcc
• GND -> GND
• ขา9 -> RST
• ขา10 -> SDA
• ขา11 -> MOSI
• ขา12 -> MISO
• ขา13 -> SCK

โหลด Library  RFID Module Arduino

• http://www.mediafire.com/download/obot7avl7bfuucj/rfid_buzzer.rar

 ________________________________________________________________________________________________

ตัวอย่างโค้ด RFID Arduino

 *** ถ้าโค๊ดข้างบนแตะแท็กไม่ขึ้น ให้ใช้ library ตัวนี้ อัพโหลดโค๊ดตัวอย่าง rfid_default_keys

https://www.dropbox.com/sh/4lo6u5p90msx0fp/AACeQ7XF-tTDa0e-P6OSChqEa?dl=0

________________________________________________________________________________________________
