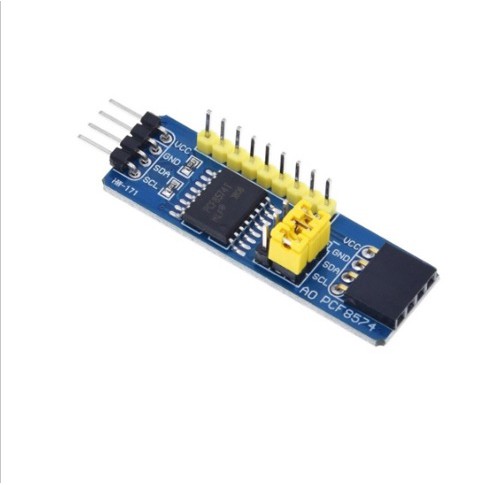

บอร์ดขยายขา IO 8 ขา แบบ I2C ใช้ชิฟ PCF8574AT

บอร์ดขยายขา IO 8 ขา แบบ I2C ใช้ชิฟ PCF8574AT

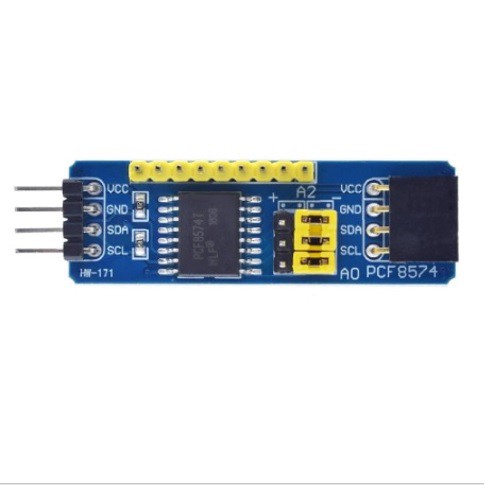

โมดูลขยายขา I/O แบบ I2C สามารถขยายได้สูงสุด 8 ขา ต่อรวมกันเพื่อขยายขาสูงสุดได้ 8 ตัว ซึ่งสามารถขยายขาได้สูงสุด 64 ขา โดยใช้สายไฟเพียง 2 เส้น ปรับ Address I2C ได้ที่สวิตช์จัมเปอร์บนบอร์ด

I/O extension module based on I2C interface, 2 I/O can be extended into 8 I/O; Allow to use max. 8 modules at the same time and I/O can be extended into 64 with them; Set module address with dial switch.

อันดับแรกเลือก address ให้ถูกต้องก่อน ซึ่งสามารถปรับที่สวิตช์เลือกได้ถึง 8 address ถ้าต้องการรู้ address i2c สามารถอัพโหลด โปรแกรม i2c address scanner เพื่อตรวจสอบ

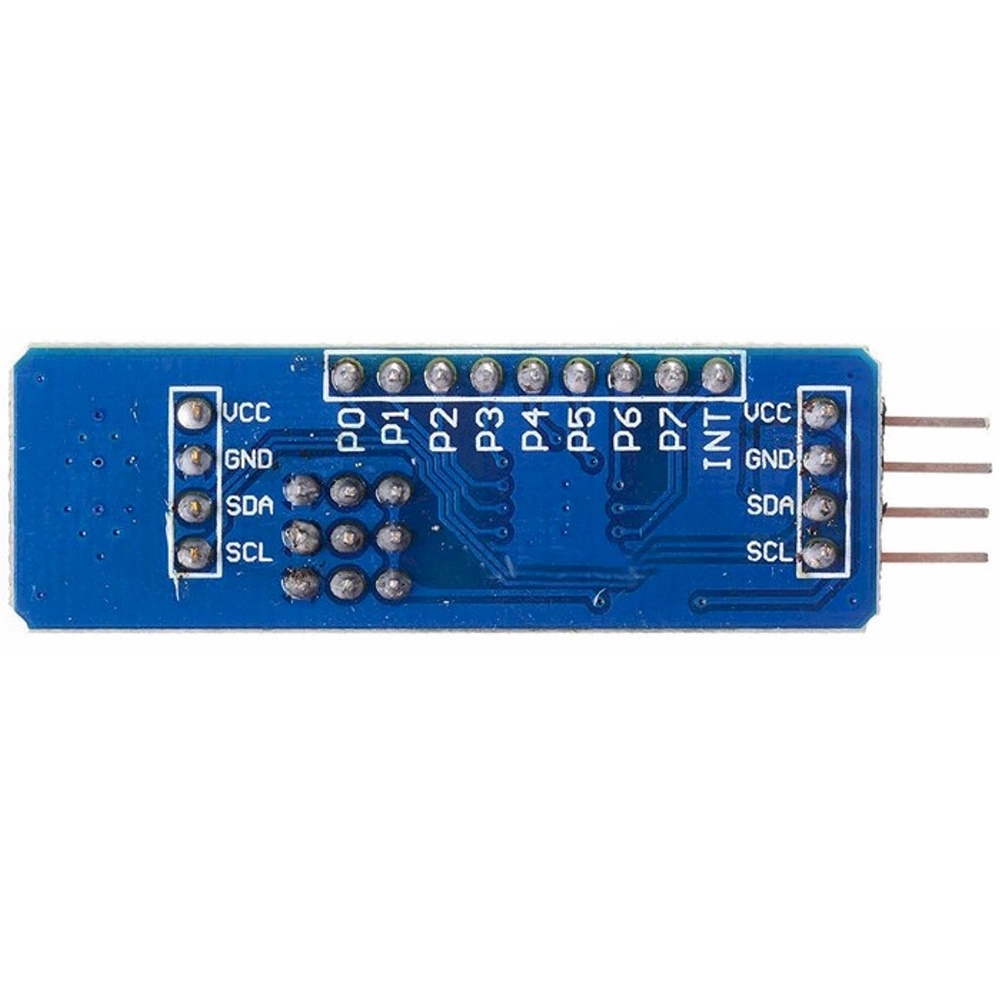

ต่อขาไปบอร์ด Arduino uno ตามนี้

• Vcc - 5V
• Gnd - Gnd
• SCL - A5
• SDA - A4

ทดลองโคดตัวอย่างนี้

เราสามารถควบคุมขาทั้ง 8 ขา โดยการส่งคำสั่ง Wire.write(0b00000000) เพื่อปิดทั้งหมด Wire.write(0b11111111) เพื่อเปิดทั้งหมด

ถ้าต้องการสั่งแค่ขา 1 กับขา 8 ให้เปิด ก็เขียนเป็น Wire.write(0b10000001);  ส่งค่า 0/1 ไปตามตำแหน่งขาที่ต้องการ
