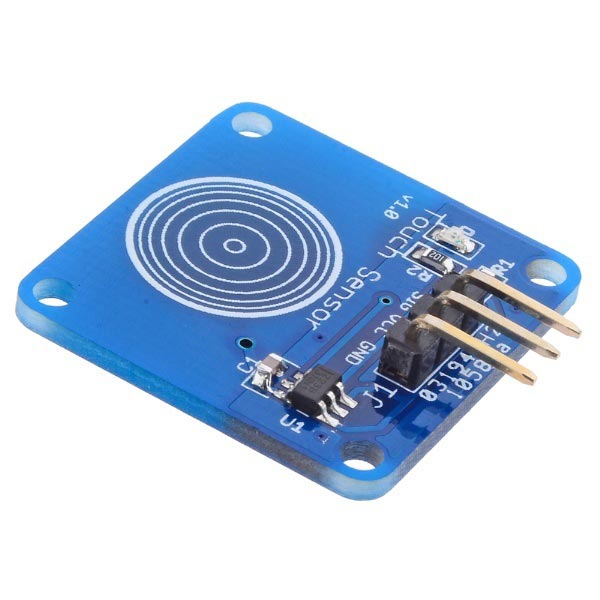

สวิตช์สัมผัส Capacitive touch switch (CATALEX)

สวิตช์สัมผัส Capacitive touch switch (CATALEX)

apacitive touch switch

สวิตช์สัมผัสแบบ  1 ปุ่ม ให้สัญญาณเอาต์พุตเป็น 1 เมื่อนำนิ้วไปสัมผัส และเป็น 0 เมื่อนำนิ้วออก วงจรมีไฟ LED บอกสถานะการทำงาน ใช้ง่าย เป็นอินพุตสัญญาณให้ Arduino เหมือนสวิตทั่วไปได้เลย

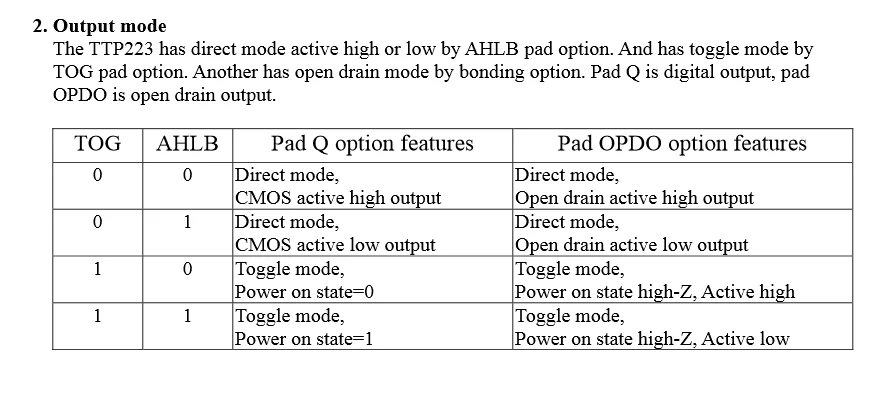

สามารถทำให้เป็นสวิตช์แบบ กดติด / กดดับ ได้ โดยการบัดกรีขา 5 กับ 6 ให้ติดกัน ข้อมูลการต่อเพิ่มเติมตาม DataSheet

รายละเอียด Capacitive touch switch

• onboard TTP223 touch capacitive touch sensor IC
• on-board-level status indicator
• working voltage: 2.0V-5.5V
• PCB board size: 29 (mm) x16 (mm)
• ข้อมูล DataSheet TTP223

ตัวอย่างโคด Arduino Capacitive touch switch

const int TouchPin=9;
void setup() {
pinMode(TouchPin, INPUT);
Serial.begin(9600);
}

void loop() {
int sensorValue = digitalRead(TouchPin);
if(sensorValue==1)
{
Serial.println(" Un Touch ");
}
else
{
Serial.println(" Touch ");
}
delay(500);
}
