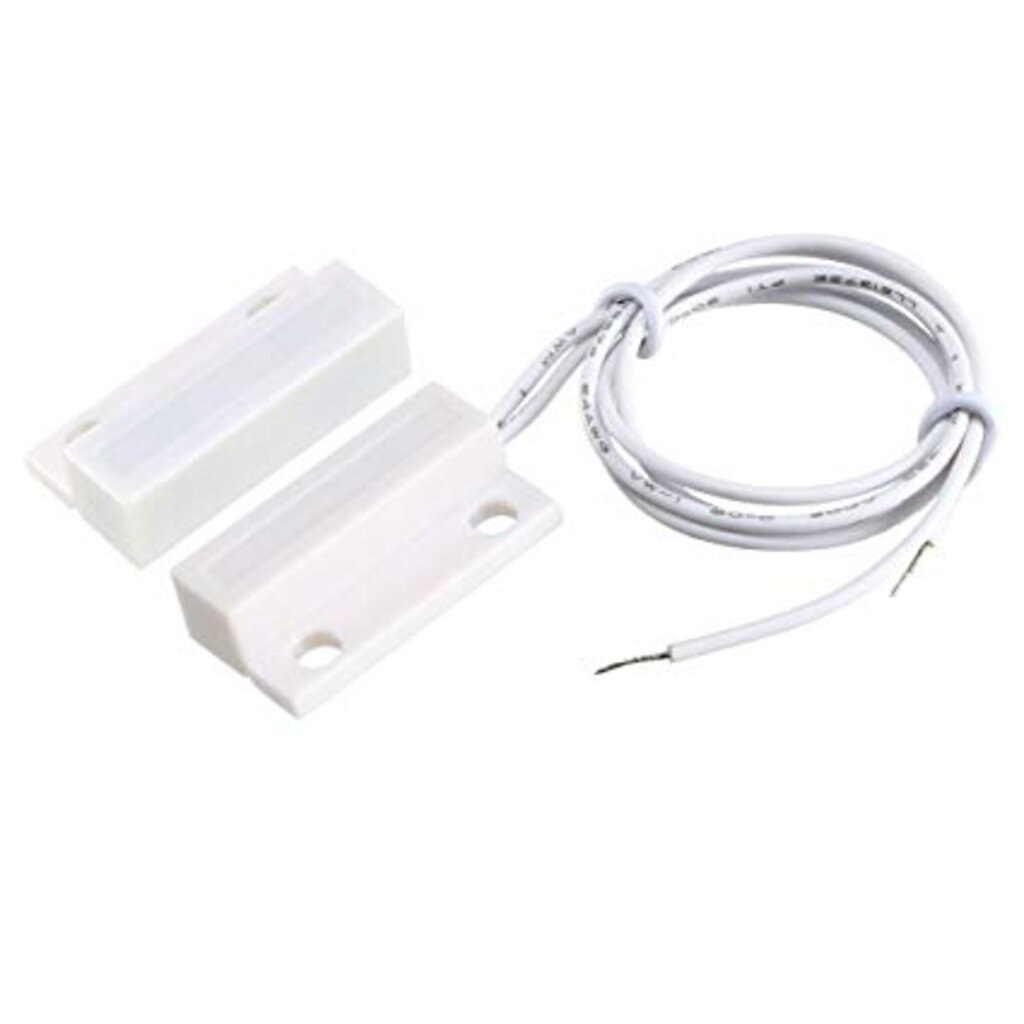

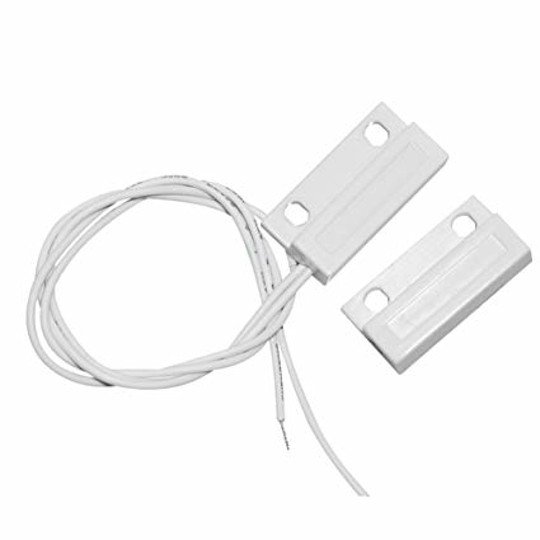

Magnetic Door Window Switch Sensor MC-38 สวิตช์แม่เหล็ก ประตููหน้าต่าง NC ปกติปิด สีขาว

Magnetic Switch Wired Door Window Sensor สวิตช์แม่เหล็ก

เป็นสวิตช์แม่เหล็ก ใช้ในการตรวจสอบการล๊อคประตู หน้าต่าง และ ประยุกต์ใช้งานอื่นๆได้อีกมากมาย โมดูลจะส่งสัญญาณ digital มาให้เรา ถ้ามีแม่เหล็กติดกัน จะส่งสัญญาณ LOW ครบวงจร ถ้าหลุดออกจากกันจะส่งสัญญาณ HIGH ไม่ครบวงจร ควรต่อตัวต้านทานคงค่าสถานะด้วย ค่าที่อ่านมาจะได้นิ่ง สถานะตอนสวิตช์ติดกัน2ตัว nc

ข้อมูลเพิ่มเติม

• Magnetic Door Switch รุ่น MC-38
• ระยะการตรวจจับ 18mm ± 6mm
• ขนาด 27*14*10mm
• อายุการใช้งานยาวนาน
• ติดตั้งง่าย พร้อมเทปกาว

วิธีการต่ออุปกรณ์ สอนใช้งาน Arduino Magnetic Door Window Switch Sensor MC-38

1.เชื่อมต่ออุปกรณ์ตามด้านล่าง

Arduino UNO R3 -> MC-38
            • 5V -> สายใดก็ได้
            • GND -> ตัวต้านทาน 4.7k -> สายใดก็ได้
            • ขา 2 -> สายเส้นเดียวกับที่เชื่อมต่อตัวต้านทาน

Arduino UNO R3 -> Buzzer
            • 3.3V -> VCC
            • GND -> GND
            • ขา 9 -> I/O
