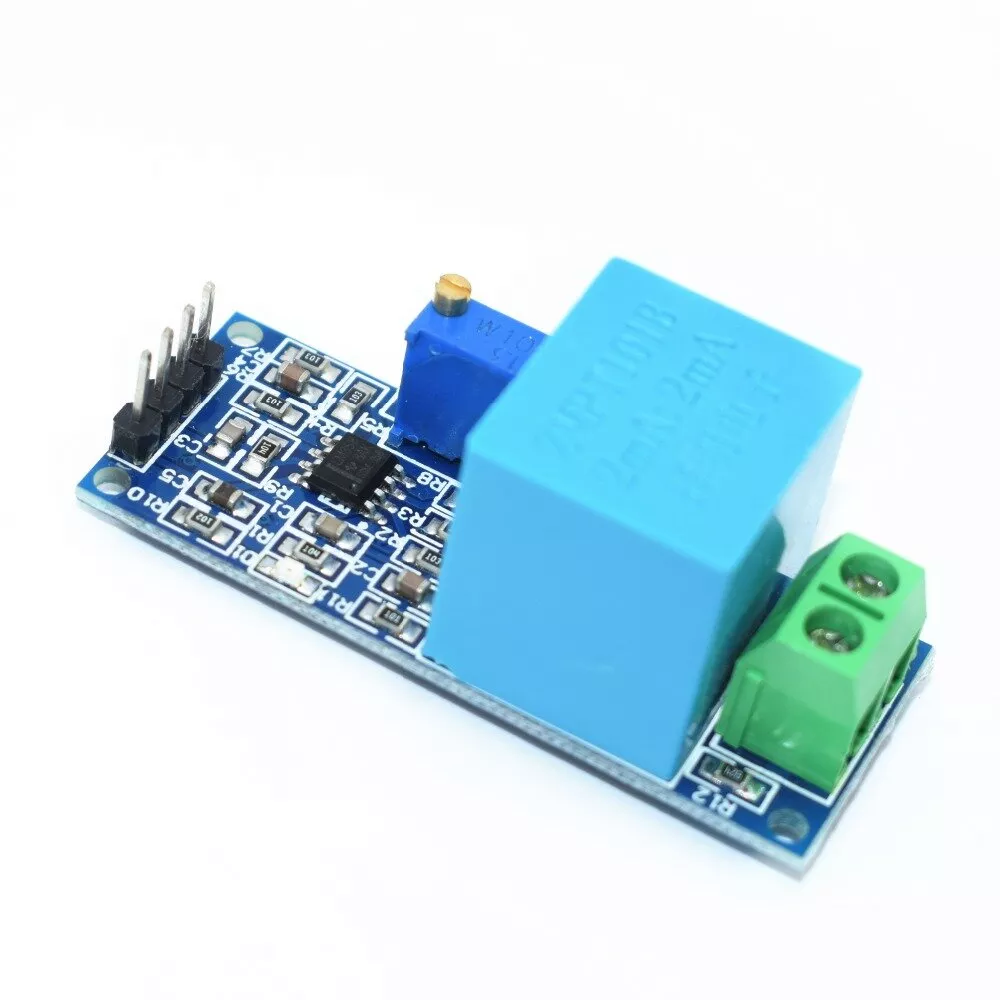

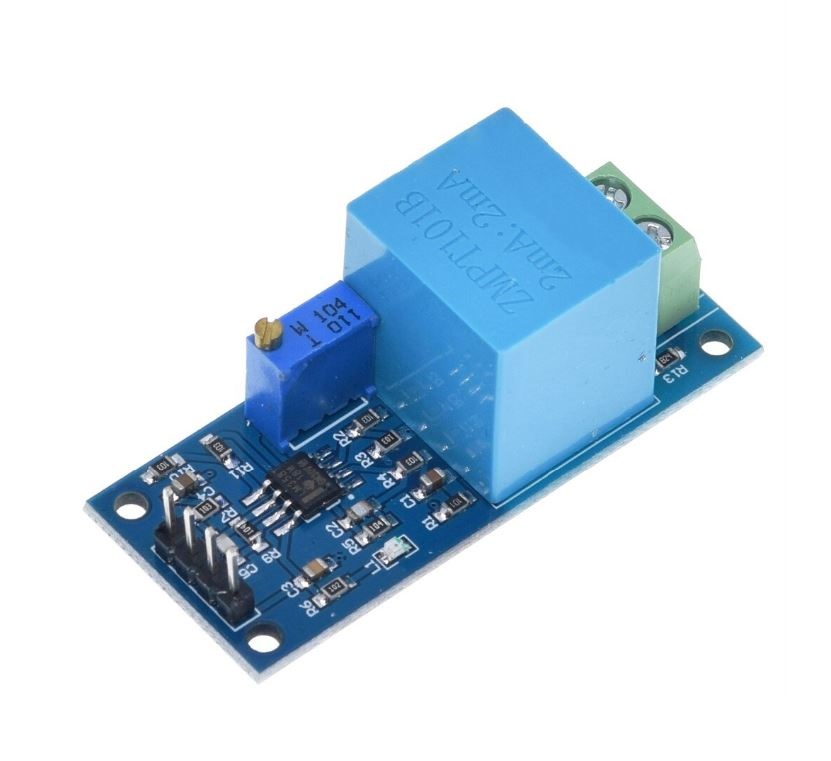

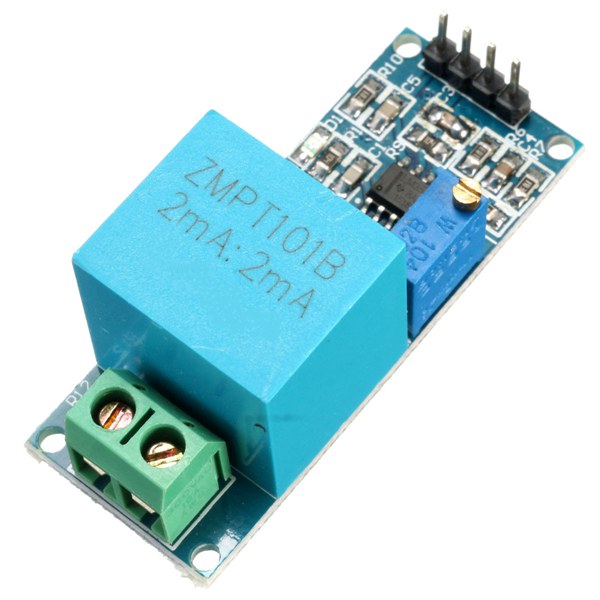

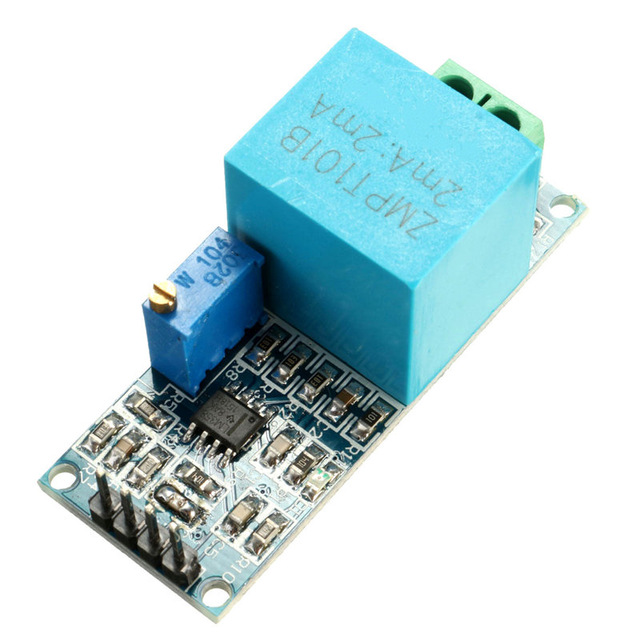

Single Phase Voltage Sensor ZMPT101B โมดูลวัดโวลต์ AC 220v สูงสุด 250VAC

Single Phase Voltage Sensor ZMPT101B โมดูลวัดโวลต์ AC 220v สูงสุด 250VAC
Single Phase Voltage Sensor ZMPT101B โมดูลวัดโวลต์ AC 220v สูงสุด 250VACSingle Phase Voltage Sensor ZMPT101B โมดูลวัดโวลต์ AC 220v สูงสุด 250VACSingle Phase Voltage Sensor ZMPT101B โมดูลวัดโวลต์ AC 220v สูงสุด 250VACSingle Phase Voltage Sensor ZMPT101B โมดูลวัดโวลต์ AC 220v สูงสุด 250VAC
รหัสสินค้า SKU-00598
หมวดหมู่ โมดูลวัดแรงดันและกระเเสไฟฟ้า
ราคา 75.00 บาท
สถานะสินค้า พร้อมส่ง
ลงสินค้า 19 ก.ย. 2565
อัพเดทล่าสุด 19 ก.ย. 2565
คงเหลือ ไม่จำกัด
จำนวน
ชิ้น
หยิบลงตะกร้า
บัตรประชาชน
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay

รายละเอียดสินค้า

Single Phase Voltage Sensor ZMPT101B

ชุดโมดูลเซ็นเซอร์วัดแรงดันไฟ AC สูงสุดที่ 250VAC สัญญาณที่ออกจากโมดูลเป็นสัญญาณอนาล็อก สามารถนำไปต่อเข้ากับขา ADC ของไมโครคอนโทรเลอร์ที่ใช้ Vref +5V ได้ทันทีเช่น Arduino Uno, Mega, Leonardo มีวงจรขยายสัญญาณ  จากการปรับตัวต้านทานปรับค่าบนบอร์ด


Specification:

  • Supply Voltage : 5VDC
  • Signal output : Analog
  • Dimensions : 1.97 in x 0.79 in x 0.94 in (5 cm x 2 cm x 2.4 cm)


วิธีการต่ออุปกรณ์ สอนใช้งาน Arduino ZMPT101B โมดูลวัดโวลต์ AC 220v Single Phase Voltage Sensor

1.เชื่อมต่ออุปกรณ์ตามด้านล่าง

Arduino UNO R3 -> ZMPT101B โมดูลวัดโวลต์ AC 220v Single Phase Voltage Sensor
            • 5V -> VCC
            • GND -> GND
            • A0 -> OUT
ZMPT101B โมดูลวัดโวลต์ AC 220v Single Phase Voltage Sensor > แหล่งจ่ายไฟ AC ไม่เกิน 250V

2. จากนั้นทำการ copy โค๊ดด้านล่างไปใส่ไว้ในโปรแกรม Arduino IDE

  double sensorValue1 = 0;
  double sensorValue2 = 0;
  int crosscount = 0;
  int climb_flag = 0;
  int val[100];
  int max_v = 0;
  double VmaxD = 0;
  double VeffD = 0;
  double Veff = 0;

  void setup() {
  Serial.begin(9600);
  }

  void loop() {

  for ( int i = 0; i < 100; i++ ) {
  sensorValue1 = analogRead(A0);
  if (analogRead(A0) > 511) {
  val[i] = sensorValue1;
  }
  else {
  val[i] = 0;
  }
  delay(1);
  }

  max_v = 0;

  for ( int i = 0; i < 100; i++ )
  {
  if ( val[i] > max_v )
  {
  max_v = val[i];
  }
  val[i] = 0;
  }
  if (max_v != 0) {


  VmaxD = max_v;
  VeffD = VmaxD / sqrt(2);
  Veff = (((VeffD - 420.76) / -90.24) * -210.2) + 210.2;
  }
  else {
  Veff = 0;
  }
  Serial.print("Voltage: ");
  Serial.println(Veff);
  VmaxD = 0;

  delay(100);
  }
view rawM0127.ino hosted with ❤ by GitHub
