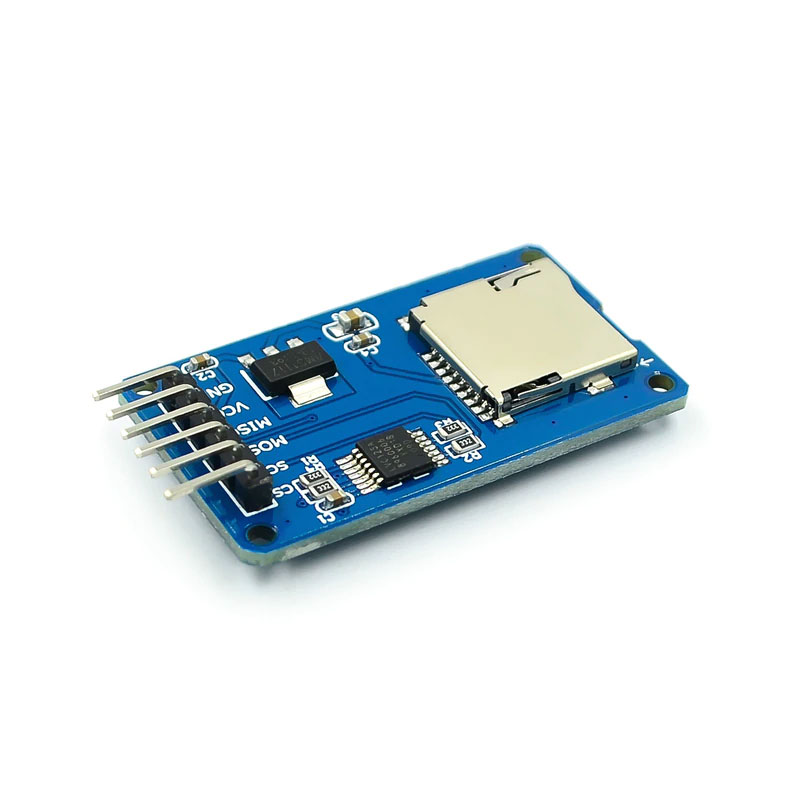

โมดูลบันทึกข้อมูล Micro SD Card Module

โมดูลบันทึกข้อมูล Micro SD Card Module

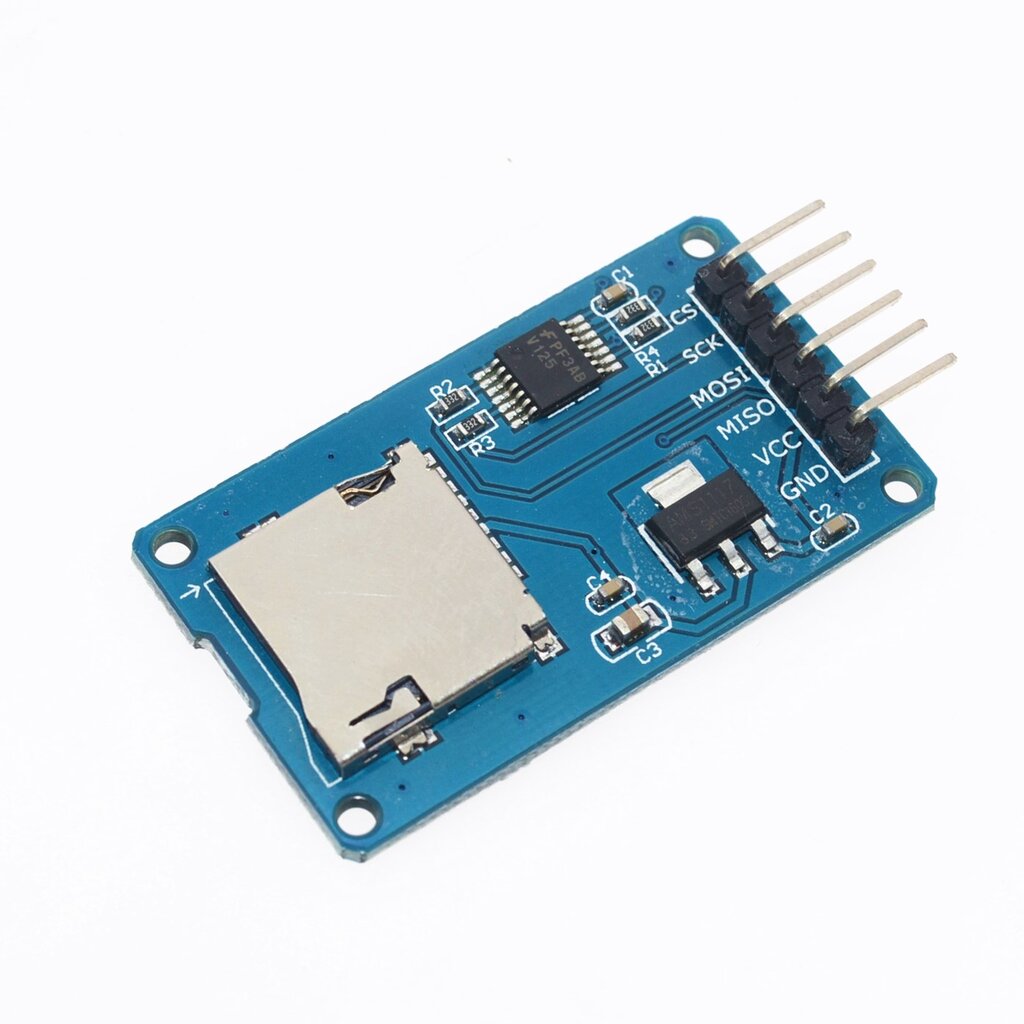

โมดูลสำหรับบันทึกข้อมูลลง Micro SD Card  , Micro SD Card Module ยี่ห้อ Catalex สำหรับเพิ่มความ
สามารถในการบันทึกข้อมูลต่าง ๆ จากบอร์ด Arduino ลงบน Micro SD Card มีอินเตอร์เฟสแบบ SPI ใช้
งานง่าย มีไลบารีสำเร็จรูปให้พร้อมใช้งาน มีวงจรเรกูเลต 3.3V มาให้ในตัวบอร์ด สามารถใช้ไฟได้ในช่วง
4.5V - 5.5V

Product Description

The module (MicroSD Card Adapter) is a Micro SD card reader module, through the file system



 and the SPI interface driver, MCU to complete the file system to read and write MicroSD card.



Users can directly use IDE comes with an SD card to complete the library card initialization and



read-write



Module features are as follows:



1. Supports Micro SD cards, Micro SDHC card (high speed card)



2 level conversion circuit board that interfaces level for 5V or 3.3V



3 power supply is 4.5V ~ 5.5V, 3.3V voltage regulator circuit board



4 is a standard communication interface SPI interface



5.4 M2 screw positioning holes for easy installation

วิธีการต่ออุปกรณ์  สอนใช้งาน Arduino บันทึกข้อมูลลง SD Card

Arduino uno r3 -> โมดูลบันทึกข้อมูล SD Card Module

• 5V -> Vcc
• GND -> GND
• ขา4 -> CS
• ขา11 -> MOSI
• ขา12 -> MISO
• ขา13 -> SCK

โหลด library   SD Card Module

• http://www.mediafire.com/download/s25atp7ia6yy8kk/SD.rar

วิธีลง Library ให้ดูตัวอย่างในบทความนี้

• สอนใช้งาน Arduino ติดตั้ง Library ในโปรแกรม Arduino IDE เชื่อมต่อกับ Sensor ต่างๆ

เปิด SD card ขึ้นมา แล้ว สร้างไฟล์ test.txt ขึ้นมา เพื่อให้ Arduino เขียนข้อมูล และ อ่านข้อมูล

ให้ต่ออุปกรณ์ตามรูปข้างบน แล้ว อัพโหลด โค้ดตัวอย่างด้านล่างลง Arduino uno r3

1

#include <SPI.h>

2

#include <SD.h>

3



4

File myFile; // สร้างออฟเจก File สำหรับจัดการข้อมูล

5

const int chipSelect = 4;

6



7

void setup()

8

{

9

Serial.begin(9600);

10

while (!Serial) {

11

; // รอจนกระทั่งเชื่อมต่อกับ Serial port แล้ว สำหรับ Arduino Leonardo เท่านั้น

12

}

13



14



15

Serial.print("Initializing SD card...");

16

pinMode(SS, OUTPUT);

17



18

if (!SD.begin(chipSelect)) {

19

Serial.println("initialization failed!");

20

return;

21

}

22

Serial.println("initialization done.");

23



24

myFile = SD.open("test.txt", FILE_WRITE); // เปิดไฟล์ที่ชื่อ test.txt เพื่อเขียนข้อมูล โหมด FILE_WRITE

25



26

// ถ้าเปิดไฟล์สำเร็จ ให้เขียนข้อมูลเพิ่มลงไป

27

if (myFile) {

28

Serial.print("Writing to test.txt...");

29

myFile.println("12345"); // สั่งให้เขียนข้อมูล

30

myFile.println("www.myarduino.net");

31

myFile.close(); // ปิดไฟล์

32

Serial.println("done.");

33

} else {

34

// ถ้าเปิดไฟลืไม่สำเร็จ ให้แสดง error

35

Serial.println("error opening test.txt");

36

}

37



38

// เปิดไฟล์เพื่ออ่าน

39

myFile = SD.open("test.txt"); // สั่งให้เปิดไฟล์ชื่อ test.txt เพื่ออ่านข้อมูล

40

if (myFile) {

41

Serial.println("test.txt:");

42

// อ่านข้อมูลทั้งหมดออกมา

43

while (myFile.available()) {

44

Serial.write(myFile.read());

45

}

46

myFile.close(); // เมื่ออ่านเสร็จ ปิดไฟล์

47

} else {

48

// ถ้าอ่านไม่สำเร็จ ให้แสดง error

49

Serial.println("error opening test.txt");

50

}

51

}

52



53

void loop()

54

{

55

}
