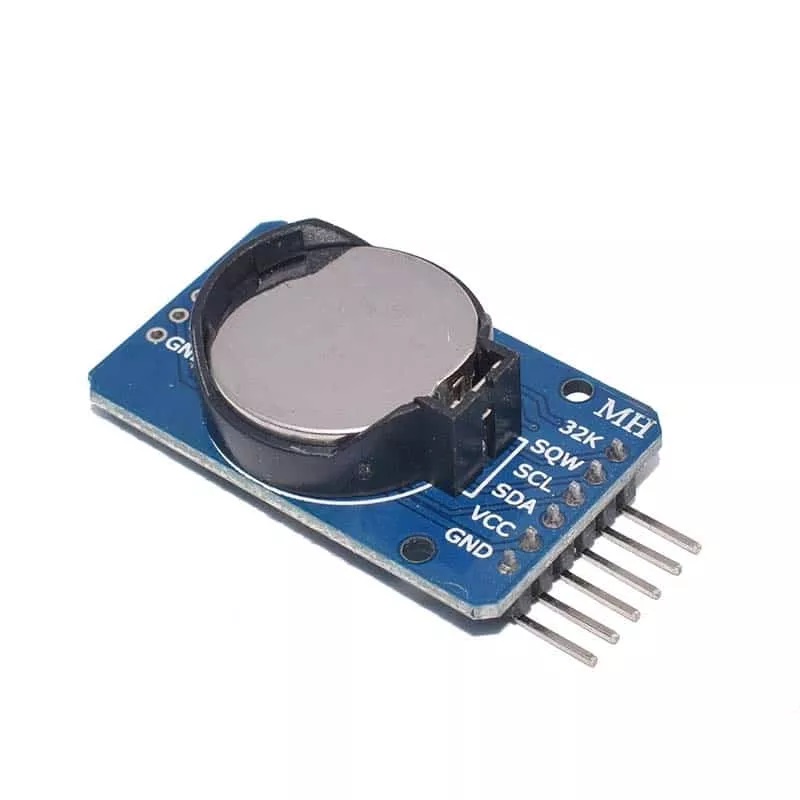

DS3231 Module โมดูลนาฬิกา

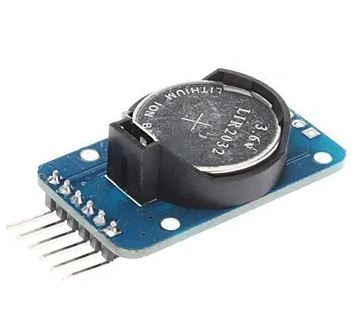

โมดูลนาฬิกา DS3231 module  ความแม่นยำสูง RTC DS3231 AT24C32 IIC Module

Precision Clock Module for Arduino

 DS3231 module เป็นโมดูนาฬิกาแบบเวลาจริง RTC( Real Time Clock ) ที่มีความถูกต้องแม่นยำสูง

เพราะข้างในมีวงจรวัดอุณหภูมิ เพื่อนำอุณหภูมิจากสภาพแวดล้อมมาคำนวนชดเชยความถี่ของ Crystal ที่

ถูกรบกวนจากอุณหภูมิภายนอก มาพร้อมแบตเตอร์รี่ ใช้งานได้แม้ไม่มีแหล่งจ่ายไฟจากภายนอก สามารถตั้ง

ค่า วัน เวลา ได้อย่างง่าย มีไลบารีมาพร้อมใช้งาน สามารถเลือกแสดงผลเวลาแบบ 24 ชั่วโมงหรือแบบ 12

ชัวโมงก็ได้

นอกจากจะแสดงวันและเวลาได้อย่างแม่นยำแล้ว โมดูลนี้ยังสามารถ แสดงอุณหภูมิภายนอกได้ เป็นเหมือน

นาฬิกาดิจิตอลที่บอกอุณหภูมิได้ด้วย

  ________________________________________________________________________________________________

 library /code DS3231 Module

• https://www.dropbox.com/s/xn1vwuzek5da7o8/RTClib.rar?dl=0

• http://www.mediafire.com/download/w2vnjcmiv377hpj/RTClib.rar



  ________________________________________________________________________________________________

ตัวอย่างการใช้งาน DS3231 Module

DS3231 module -> Arduino

SCL -> A5

SDA -> A4

VCC -> 5V

GND -> GND

 ________________________________________________________________________________________________

ข้อมูลเพิ่มเติม DS3231 Module

• http://datasheets.maximintegrated.com/en/ds/DS3231.pdf



 ________________________________________________________________________________________________

ตัวอย่างCode ฟังก์ชั่นนาฬิกาปลุก และการแสดงเวลา DS3231 Module



// Date, Time and Alarm functions using a DS3231 RTC connected via I2C and Wire lib

#include "Wire.h"

#include "SPI.h"  // not used here, but needed to prevent a RTClib compile error

#include "RTClib.h"

RTC_DS3231 RTC;

void setup () {

  Serial.begin(9600);

  Wire.begin();

  RTC.begin();

  // ตั้งเวลาเตือนให้เอา // ข้างหน้า RTC.adjust ออก

  //RTC.adjust(DateTime(__DATE__, __TIME__));

  if (! RTC.isrunning()) {

    Serial.println("RTC is NOT running!");

    // following line sets the RTC to the date & time this sketch was compiled

    RTC.adjust(DateTime(__DATE__, __TIME__));

  }

  DateTime now = RTC.now();

//กำหนดให้ นาฬิกาเตือนตอน 13:05

  RTC.setAlarm1Simple(13, 5);

  RTC.turnOnAlarm(1);

  if (RTC.checkAlarmEnabled(1)) {

    Serial.println("Alarm Enabled");

  }

}

void loop () {

  DateTime now = RTC.now();

  Serial.print(now.year(), DEC);

  Serial.print('/');

  Serial.print(now.month(), DEC);

  Serial.print('/');

  Serial.print(now.day(), DEC);

  Serial.print(' ');

  Serial.print(now.hour(), DEC);

  Serial.print(':');

  Serial.print(now.minute(), DEC);

  Serial.print(':');

  Serial.print(now.second(), DEC);

  if (RTC.checkIfAlarm(1)) {

    // ถ้านาฬิกาเดินถึง 13:05 จะมาทำงานในนี้

    Serial.println("Alarm Triggered");

  }

  Serial.println();

  Serial.print("Tempeature = ");

  Serial.print(RTC.getTemperature()); // คำสั่งดึงอุณหภูมิออกมาแสดง

  Serial.println(" C");

  delay(1000);

}



 ________________________________________________________________________________________________



ตัวอย่างCode การsetเวลาใหม่ , การแสดงเวลา , และการทำนาฬิกาปลุกอย่างง่าย DS3231 Module

#include "Wire.h"

#define DS3231_I2C_ADDRESS 0x68

// Convert normal decimal numbers to binary coded decimal

byte decToBcd(byte val)

{

  return( (val/10*16) + (val%10) );

}

// Convert binary coded decimal to normal decimal numbers

byte bcdToDec(byte val)

{

  return( (val/16*10) + (val%16) );

}

void setup()

{

  Wire.begin();

  Serial.begin(9600);

  // set the initial time here:

  // DS3231 seconds, minutes, hours, day, date, month, year

  //setDS3231time(30,42,21,4,26,11,14);

}

void setDS3231time(byte second, byte minute, byte hour, byte dayOfWeek, byte

dayOfMonth, byte month, byte year)

{

  // sets time and date data to DS3231

  Wire.beginTransmission(DS3231_I2C_ADDRESS);

  Wire.write(0); // set next input to start at the seconds register

  Wire.write(decToBcd(second)); // set seconds

  Wire.write(decToBcd(minute)); // set minutes

  Wire.write(decToBcd(hour)); // set hours

  Wire.write(decToBcd(dayOfWeek)); // set day of week (1=Sunday, 7=Saturday)

  Wire.write(decToBcd(dayOfMonth)); // set date (1 to 31)

  Wire.write(decToBcd(month)); // set month

  Wire.write(decToBcd(year)); // set year (0 to 99)

  Wire.endTransmission();

}

void readDS3231time(byte *second,

byte *minute,

byte *hour,

byte *dayOfWeek,

byte *dayOfMonth,

byte *month,

byte *year)

{

  Wire.beginTransmission(DS3231_I2C_ADDRESS);

  Wire.write(0); // set DS3231 register pointer to 00h

  Wire.endTransmission();

  Wire.requestFrom(DS3231_I2C_ADDRESS, 7);

  // request seven bytes of data from DS3231 starting from register 00h

  *second = bcdToDec(Wire.read() & 0x7f);

  *minute = bcdToDec(Wire.read());

  *hour = bcdToDec(Wire.read() & 0x3f);

  *dayOfWeek = bcdToDec(Wire.read());

  *dayOfMonth = bcdToDec(Wire.read());

  *month = bcdToDec(Wire.read());

  *year = bcdToDec(Wire.read());

}

void displayTime()

{

  byte second, minute, hour, dayOfWeek, dayOfMonth, month, year;

  // retrieve data from DS3231

  readDS3231time(&second, &minute, &hour, &dayOfWeek, &dayOfMonth, &month,

  &year);

  // send it to the serial monitor

  Serial.print(hour, DEC);

  // convert the byte variable to a decimal number when displayed

  Serial.print(":");

  if (minute<10)

  {

    Serial.print("0");

  }

  Serial.print(minute, DEC);

  Serial.print(":");

  if (second<10)

  {

    Serial.print("0");

  }

  Serial.print(second, DEC);

  Serial.print(" ");

  Serial.print(dayOfMonth, DEC);

  Serial.print("/");

  Serial.print(month, DEC);

  Serial.print("/");

  Serial.print(year, DEC);

  Serial.print(" Day of week: ");



  switch(dayOfWeek){

  case 1:

    Serial.println("Sunday");

    break;

  case 2:

    Serial.println("Monday");

    break;

  case 3:

    Serial.println("Tuesday");

    break;

  case 4:

    Serial.println("Wednesday");

    break;

  case 5:

    Serial.println("Thursday");

    break;

  case 6:

    Serial.println("Friday");

    break;

  case 7:

    Serial.println("Saturday");

    break;

  }

  //เมื่อเวลา 21.43 จะทำงานใน if นี้

  if(hour ==21 && minute == 43 ){

    Serial.println("ok");

  }

}

void loop()

{

  displayTime(); // display the real-time clock data on the Serial Monitor,

  delay(1000); // every second

}
