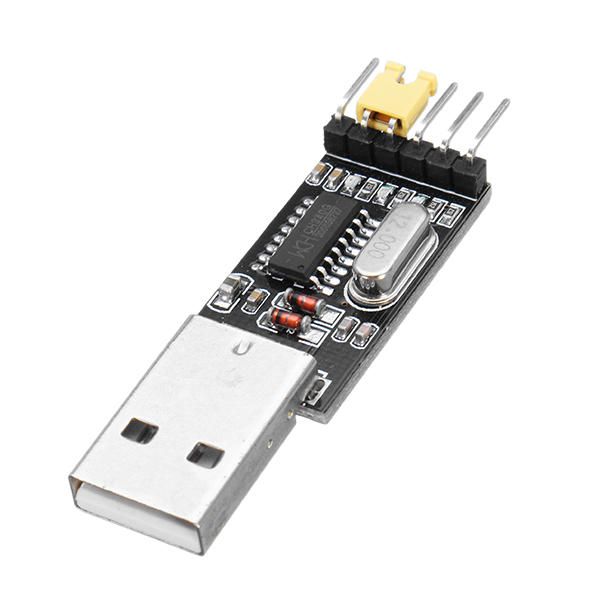

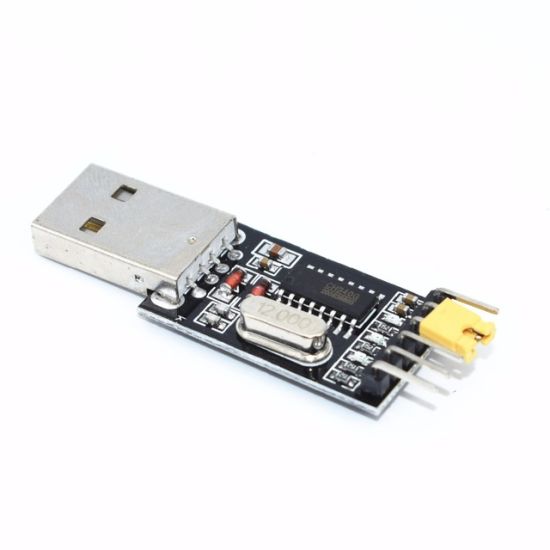

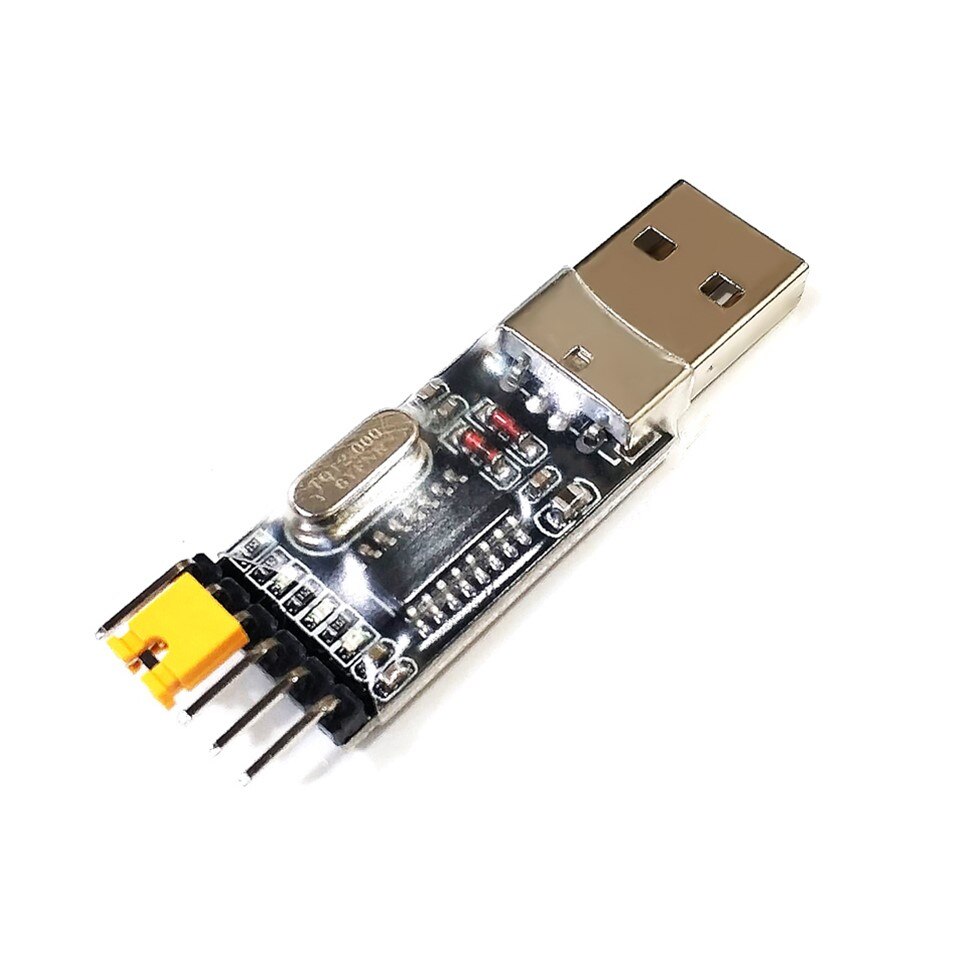

USB TTL CH340 USB Downloader Module

CH340 USB Downloader Module

อุปกรณ์เบิร์นโปรแกรมลงบอร์ด Arduino สำหรับรุ่นที่ไม่มี usb เช่น Arduino Pro ใครที่กำลังเลือกและต้องการความคุ้มค่า ตัวนี้เป็นอีกตัวที่แนะนำ เพราะราคาถูกทำงานได้ครบทุกฟังก์ชัน มีจัมเปอร์ให้ปรับไฟเลี่ยงบอร์ดว่าจะออก 5 หรือ 3.3 โวลต์ เมื่อเสียบเลือกไฟที่ต้องการแล้ว ช่องอีกช่องจะโดนจัมเปอร์บัง ทำให้ลดความผิดพลาดในการต่อสายผิด

รองรับ Windows ทุกระบบ

Supports WINDOWS 98/ME/2000/XP/Server 2003/
VISTA/Server 2008/Win7/Win8 32-bit/64-bit.

ข้อมูล CH340 USB Downloader Module

Download Driver

 http://wch-ic.com/product/usb/ch340.asp

 http://wch-ic.com/download/list.asp?id=126

 http://wch-ic.com/download/down.asp?id=79

Download Features:

1. Support USB1.1 or USB2.0 communication;
2. full support WIN98, WINME, WIN2000, WINXP, VISTA, WIN7 operating systems;.
3. using the USB port power supply, the board with 500mA resettable fuse. resistance or insurance to protect their computer motherboards being accidentally burned;
4. when the chip can be programmed to use the target system itself is power, you can use the programmer to take power from the USB port supply target, but the goal should be to ensure that the current standard is not more than 500mA, avoid not properly programmed;
5. programming is complete does not affect the target board is running;
6. supports a full range of STC chip burning;
7. programmer provides 3.3V and 5V voltage output interfaces
8. is faster and more than the parallel programming stable, more convenient laptop users;
9. with original CH340T chip, capable of high-speed stability program;

วิธีใช้งาน

ใช้ กับ Arduino ได้ง่าย ตรวจสอบว่าเสียบจัมเปอร์ที่จ่ายไฟให้บอร์ดตรงตามต้องการ ปรับเลือกได้ที่ 3.3V หรือ 5V ถ้าเสียบจัมเปอร์ VCC กับ 3.3 ก็แสดงว่าเลือกไฟออก 5V หรือถ้าเสียบจัมเปอร์ VCC กับ 5V ก็แสดงว่าเลือกไฟออก 3.3V

CH340 USB Downloader Module -> Arduino  ต่อสายดังนี้

RDX -> TX
TXD -> RX
VCC -> VCC
GND -> GND


ต่อสายได้ตามรูป

การอัพโหลดโปรแกรม เมื่อต่อเสร็จ เสียบ USB เรียบร้อยแล้ว

1. กดปุ่ม Reset ที่บอร์ด Arduino ค้างไว้
2. กดปุ่ม Upload ในโปรแกรม Arduino IDE
3. รอให้โปรแกรมขึ้นว่า Uploading  แล้วกดปล่อยปุ่ม Reset ที่บอร์ด
