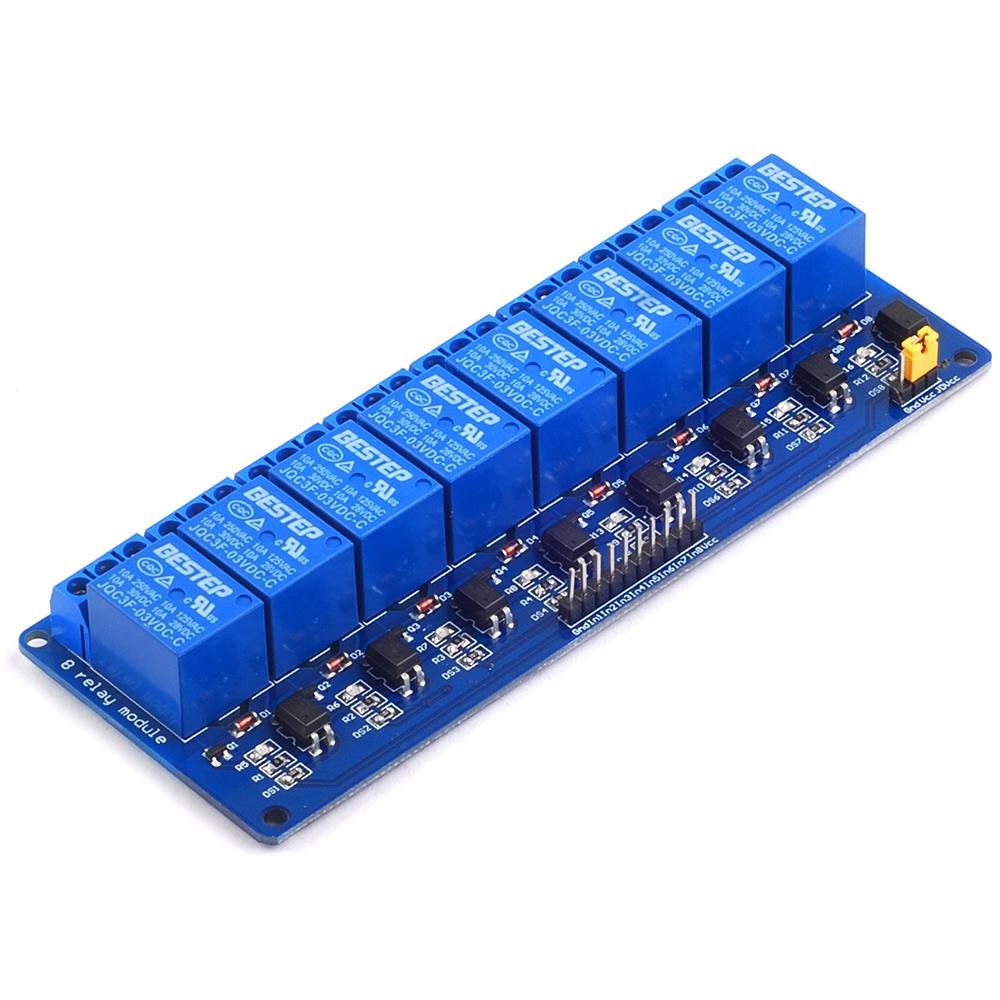

8 Channel 5V relay isolation control Relay Module Shield 250V/10A

บอร์ดรีเลย์ใช้ไฟเลี้ยง 5 โวลต์ แบบแยกอิสระ Isolation Control 8 ช่อง พร้อมไฟ LED แสดงผลการทำงาน Active LOW

• 8-Channel Relay breakout
• Power supply range from 5V
• Onboard Photocoupler isolation
• Equiped with high-current relay, AC250V 10A ; DC30V 10A.
• Relay Output Indicator LED
• TTL logic interface can be directly connected to microcontroller (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430,etc )

________________________________________________________________________________________________

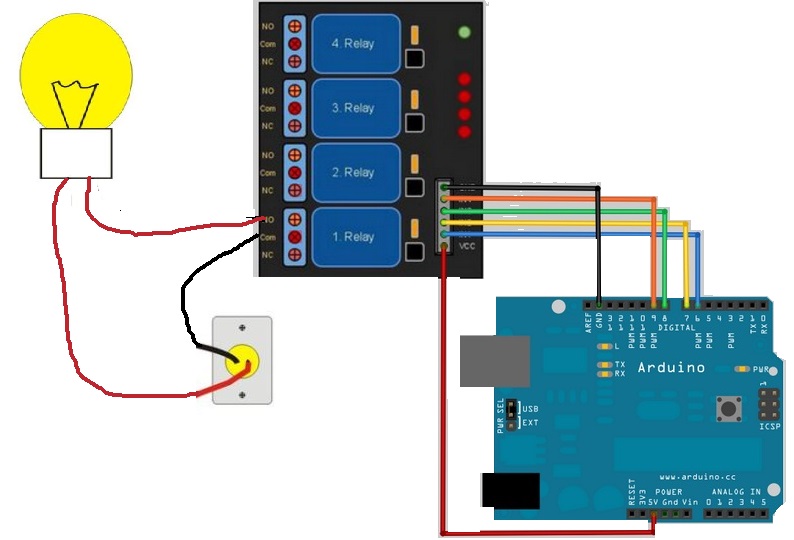

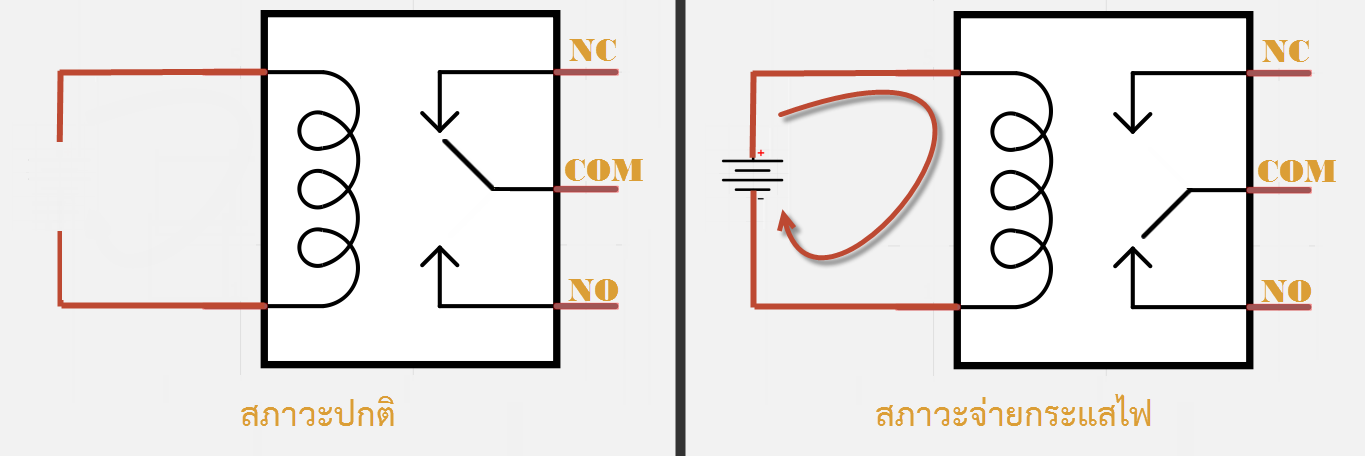

วิธีการต่อขา ใช้งาน

________________________________________________________________________________________________

ตัวอย่างCode

// ถ้าต้องการให้ relay ติดก็ส่งค่า 0  ถ้าต้องการให้ relay ดับก็ส่งค่า 1

int relay1 = 6; // ต่อกับขา in1 ของบอร์ดรีเลย์

int relay2 = 7; // ต่อกับขา in2 ของบอร์ดรีเลย์

int relay3 = 8; // ต่อกับขา in3 ของบอร์ดรีเลย์

int relay4 = 9; // ต่อกับขา in4 ของบอร์ดรีเลย์

void setup() {

  pinMode(relay1, OUTPUT);

  pinMode(relay2, OUTPUT);

 pinMode(relay3, OUTPUT);

 pinMode(relay4, OUTPUT);
}

void loop() {

  digitalWrite(relay1, 0);   // สั่งเปิดรีเลย์

  digitalWrite(relay2, 0);   // สั่งเปิดรีเลย์

  digitalWrite(relay3, 0);   // สั่งเปิดรีเลย์

  digitalWrite(relay4, 0);   // สั่งเปิดรีเลย์

  delay(1000);

  digitalWrite(relay1, 1);   // สั่งปิดรีเลย์

  digitalWrite(relay2, 1);   // สั่งปิดรีเลย์

  digitalWrite(relay3, 1);   // สั่งปิดรีเลย์

  digitalWrite(relay4, 1);   // สั่งปิดรีเลย์

  delay(1000);
}
