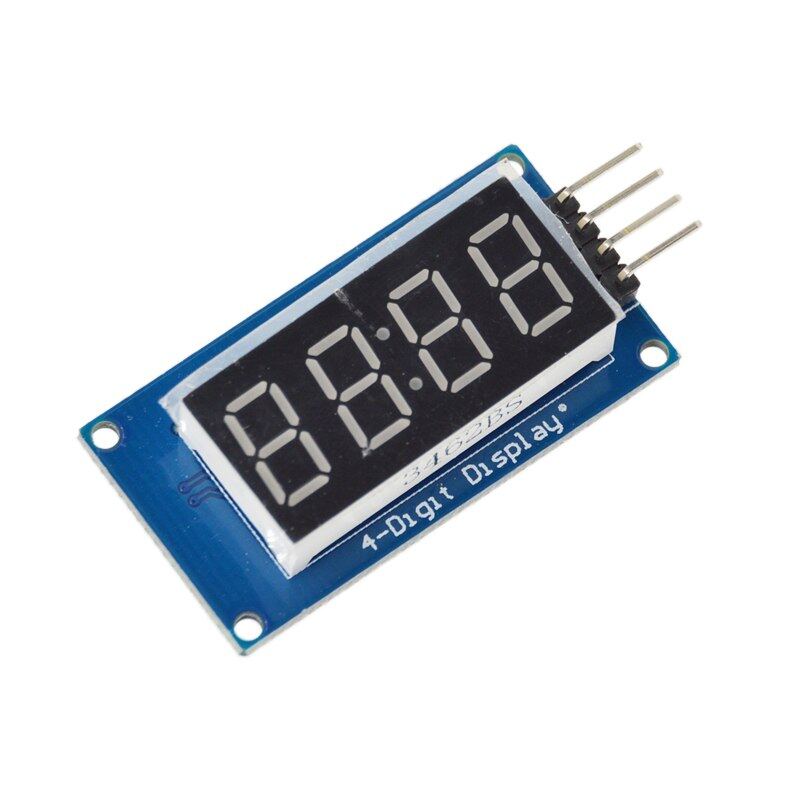

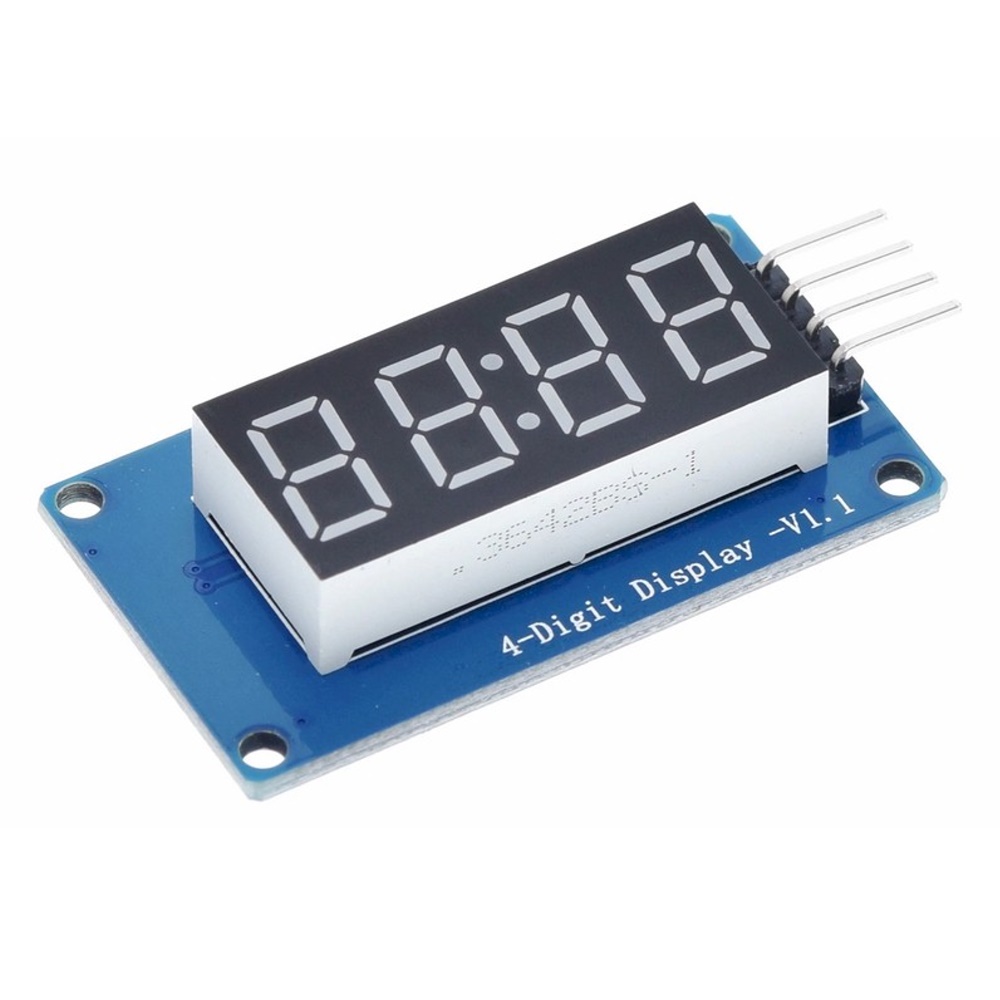

LED Time Clock Module For Arduino 0.36" TM1637 Driver โมดูลแสดงผลแบบนาฬิกา ตัวเลข 4 หลัก

โมดูลแสดงผลตัวเลข 4 หลัก แบบมีจุดนาฬิกาคั่น หน้าจอ 0.36" ใช้ไฟ 3.3-5 โวลต์ ใช้ IC TM1637 เป็นตัวขับ การเชื่อมต่อแบบอินเตอร์เฟส I2C ใช้สายสัญญาณพียง 2 เส้น ใช้ง่าย มีไลบารีมาให้พร้อมใช้งาน สำหรับงานแสดงผลตัวเลขที่มีเวลาเช่น นาฬิกา , แสดงผลการจับเวลา  และอื่น ๆ

• The module is a 12 foot with a clock point four common anode tube (0.36 in.) display module for driver IC TM1637, only two signal lines can make the MCU control 4 8 digital tube.

  Module Features:
• Display common anode for the four red LED
• Digital tube 8 gray adjustable
• Level control interface for 5V or 3.3V
• 4 M2 screws positioning holes for easy installation
• Size:42X24X12mm

  Interface 4 digital display module: (the last picture show)
• Control Interface : A total of four pins (GND, VCC, DIO, CLK), GND to ground , VCC is the power supply , DIO of data input and output pin , CLK is the clock signal pin ;
• Digital tube: 4 common anode score points with 0.36 inches LED, red highlights ;
• Positioning holes : 4 M2 screws positioning hole diameter is 2.2mm, the positioning of the module is easy to install , to achieve inter- module combination

วิธีการต่ออุปกรณ์ สอนใช้งาน Arduino LED Time Clock Module For Arduino0.36"TM1637Driverโมดูลแสดงผลแบบนาฬิกา ตัวเลข 4 หลัก

1.เชื่อมต่ออุปกรณ์ตามด้านล่าง
Arduino UNO R3 -> 1 HT16K33 4Bit Segment Display Module
            • 5V-> VCC
            • GND-> GND
            • 6-> CLK
            • 7-> DIO

2. เมื่อเชื่อมต่ออุปกรณ์เรียบร้อยแล้ว ให้ทำการดาวน์โหลดLibrary ข้างล่าง แล้วแยกโฟลเดอร์ออกไปใส่ไว้ที่C:\Users\.....\Documents\Arduino\libraries

โหลด library  ลิ้งค์ด้านล่างลง Arduino IDE

• http://www.mediafire.com/file/ltovuyz80737wxg/DigitalTubeforArduino1.0+.rar/file

3.จากนั้นทำการcopy โค๊ดด้านล่างไปใส่ไว้ในโปรแกรมArduino IDE
