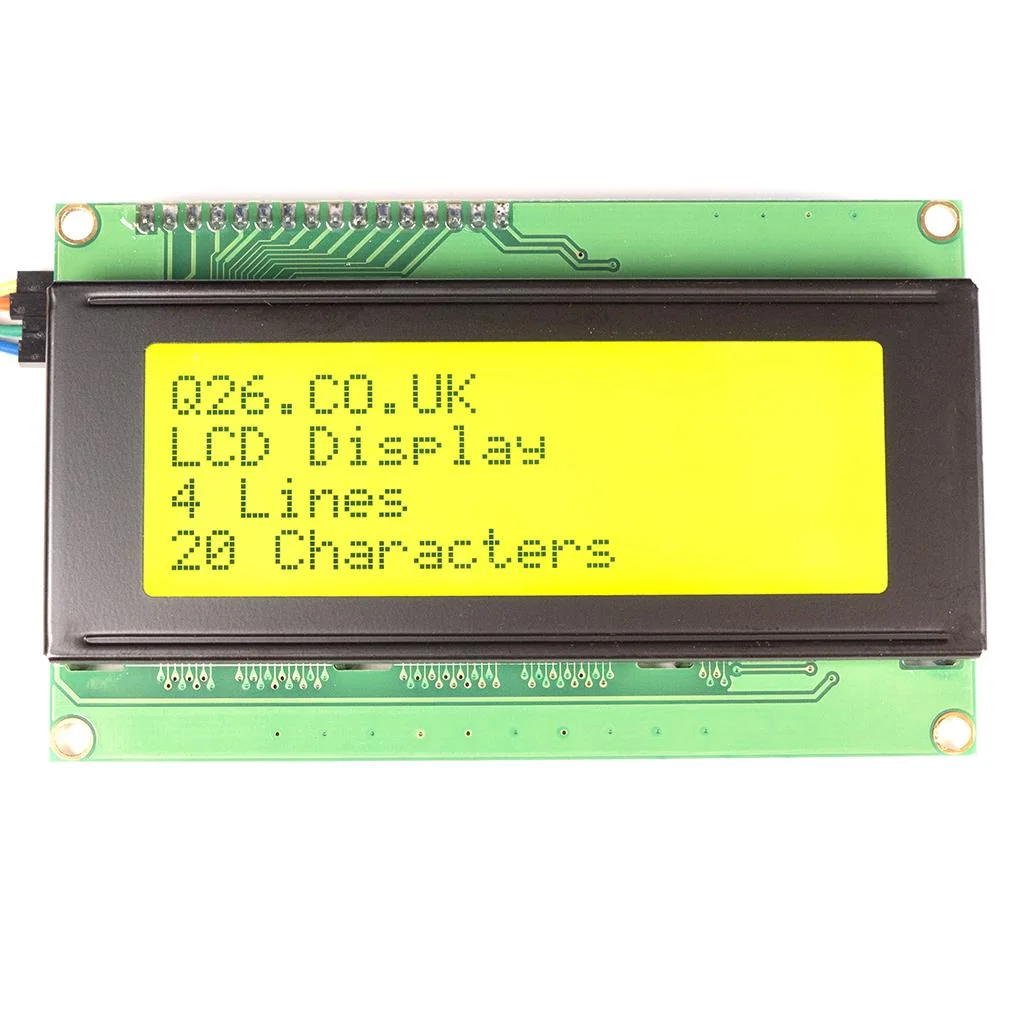

2004 LCD (Yellow Screen) ขนาด 20 ตัวอักษร 4 แถว 20x4 LCD with backlight of the LCD screen พร้อม I2C Interfaae

2004 LCD (Yellow Screen) 20x4 LCD with backlight of the LCD screen พร้อม I2C Interface ขนาด 20 ตัวอักษร 4 แถว

ถ้าคุณมีปัญหากับการต่อสายไฟหลายเส้น กับจอ LCD ทำให้สับสน หรือทำให้ขา Arduino ไม่พอใช้งาน การใช้โมดูล I2C LCD ตัวนี้เป็นตัวเลือกที่แนะนำ เพราะสามารถเชื่อมต่อกับหน้าจอ LCD รุ่น 16x2 หรือรุ่น 20x4 โดยใช้สายไฟเพียง 2 เส้น สะดวก ง่าย ช่วยให้เหลือขา Arduino ไว้ใช้งานที่สำคัญอย่างอีน ใช้งานง่ายมี ไลบารีมาตรฐานพร้อมใช้งาน

I2C มี 2 เบอร์ ดังนั้นการกำหนด Address ต้องเขียนให้ถูกต้องด้วย
// #define I2C_ADDR 0x3F // ในบางกรณี Address ของ I2C เป็น 0x3f
//ให้เปลี่ยน 0x27 เป็น 0x3F

// แก้ไขข้อความแสดงผล ที่ตัวสีชมพู

#include <Wire.h>
#include <LCD.h>
#include <LiquidCrystal_I2C.h>

#define I2C_ADDR 0x27 // <
#define BACKLIGHT_PIN 3


LiquidCrystal_I2C lcd(I2C_ADDR,2,1,0,4,5,6,7);

void setup()
{
//lcd.begin (16,2); // <
lcd.begin (20,4); // <

// Switch on the backlight
lcd.setBacklightPin(BACKLIGHT_PIN,POSITIVE);
lcd.setBacklight(HIGH);
lcd.home (); // ไปที่ตัวอักษรที่ 0 แถวที่ 1

lcd.setCursor(3,1); // ไปทตัวอักษรที่ 3 แถวที่ 2
lcd.print("Welcome ALL To");

lcd.setCursor(5,2); // ไปที่ตัวอักษรที่ 5 แถวที่ 3
lcd.print("ArduinoAll");

}

void loop()
{

}
