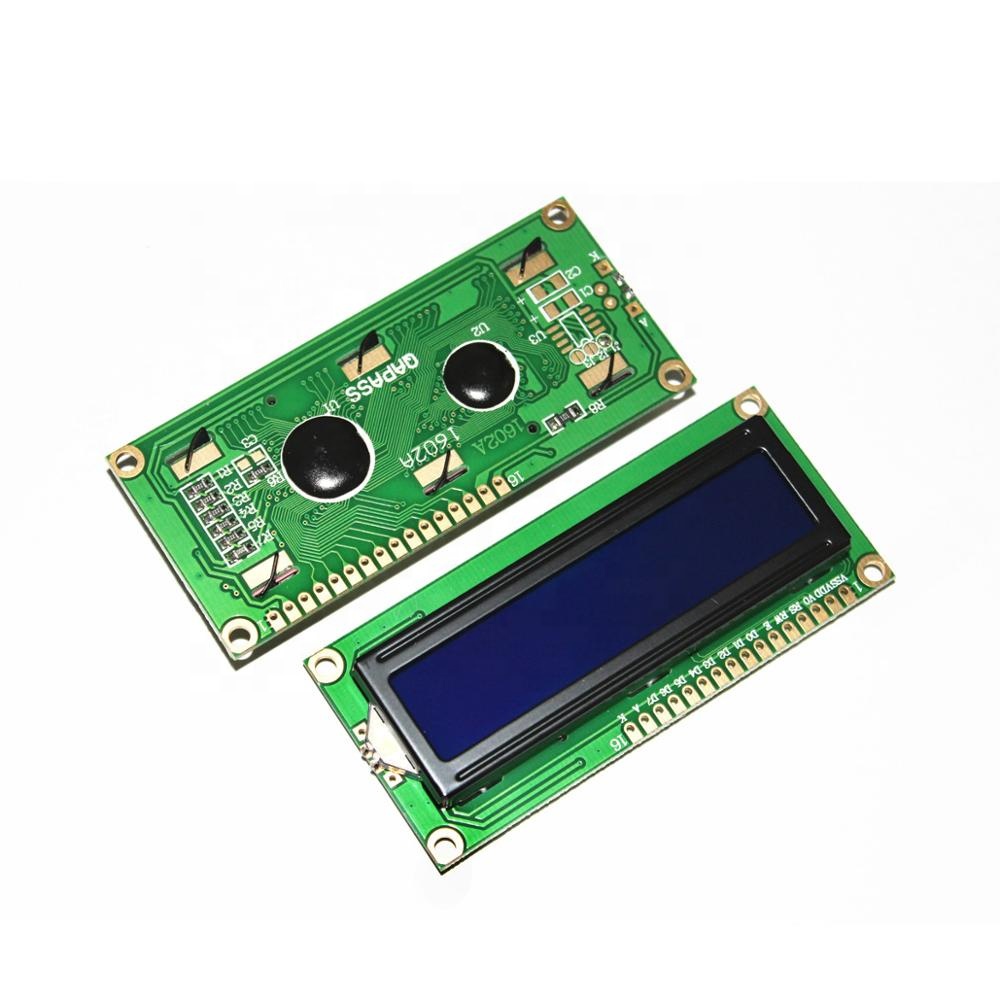

จอแสดงผล Arduino 1602 Display LCD module 5V ตัวอักษร สีขาว พื้นสีฟ้า

จอแสดงผล Arduino 1602 Display LCD module 5V ตัวอักษร สีขาว พื้นดำ

หน้าจอแสดงผล LCD ตัวอักษรสีขาว พื้นหลังสีดำ ขนาด 16 ตัวอักษร 2 บรรทัด มีไลบารีมาตรฐานพร้อมใช้งาน

ฟังก์ชั่นสั่งงานจอ LCD

lcd.begin(จำนวนตัวอักษรที่ใส่ได้ในแถว,จำนวนแถวทั้งหมด)



> ใช้กำหนดลักษณะหน้าจอ เช่น ถ้าจอเรามี 2แถว 16ตัวอักษร ให้ใส่ lcd.begin(16,2);



lcd.clear()



> ใช้ล้างหน้าจอ เมื่อมีตัวอักษรใดๆอยู่บนหน้าจอ จะถูกล้างออกทั้งหมด



lcd.home()



> ใช้ปรับให้เคเซอร์กลับไปอยู่ที่ตำแหน่งแรกด้านซ้าย เมื่อใช้คำสั่ง lcd.print() จะไปเริ่มแสดงผลทางด้านบนซ้าย



lcd.setCursor(ลำดับตัวอักษรนับจากทางซ้าย, บรรทัด)



> ใช้ตั้งค่าเคเซอร์ เช่น lcd.setCursor(2, 0); หมายถึงเซ็ตเคเซอร์ไปตัวอักษรที่ 2 นับจากทางซ้าย และอยู่บรรทัดแรก เมื่อใช้คำสั่ง lcd.print() ตัวอักษรตัวแรกจะอยู่ลำดับที่ 3 นับจากทางซ้าย



lcd.write(ข้อมูลที่ต้องการเขียนออกไป)



> ใช้สำหรับเขียนข้อมูลออกไปทีละตัวอักษร



lcd.print(ข้อมูลที่ต้องการให้เขียนออกไป [, รูปแบบข้อมูล])



> ใช้เขียนข้อมูลออกไปทั้งข้อความ



lcd.cursor()



> ใช้สั่งให้แสดงเคเซอร์บนหน้าจอ



lcd.noCursor()



> ใช้สั่งให้ไม่แสดงเคเซอร์บนหน้าจอ



lcd.display()



> แสดงตัวอักษรบนหน้าจอ



lcd.noDisplay()



> ปิดการแสดงตัวอักษรในหน้าจอ



lcd.scrollDisplayLeft()



> เลือนตัวอักษรไปทางซ้าย 1 ตัว



lcd.scrollDisplayRight()



> เลื่อนตัวอักษรไปทางขวา 1 ตัว



lcd.autoscroll()



> 2Xf2E6aEU7n685eHEbXGYHrmWn2y7a62UWBrtZzodVdD lcd.print() หรือ lcd.write() เมื่อตัวอักษรเต็มหน้าจอ



lcd.noAutoscroll()



> ปิดการเลื่อนตัวอักษรอัตโนมัติ



lcd.leftToRight()



> เมื่อใช้คำสั่ง lcd.print() หรือ lcd.write() ตัวอักษรจะเขียนจากซ้ายไปขวา



lcd.rightToLeft()



> เมื่อใช้คำสั่ง lcd.print() หรือ lcd.write() ตัวอักษรจะเขียนจากขวาไปซ้าย







_________________________________________________________________________________________



วิธีการต่อขา ใช้งาน

ตัวต้านทานปรับค่าได้ 10K





 __________________________________________________________________________________________



________________________________________________________________________________________________

ตัวอย่างโคด

________________________________________________________________________________________________
