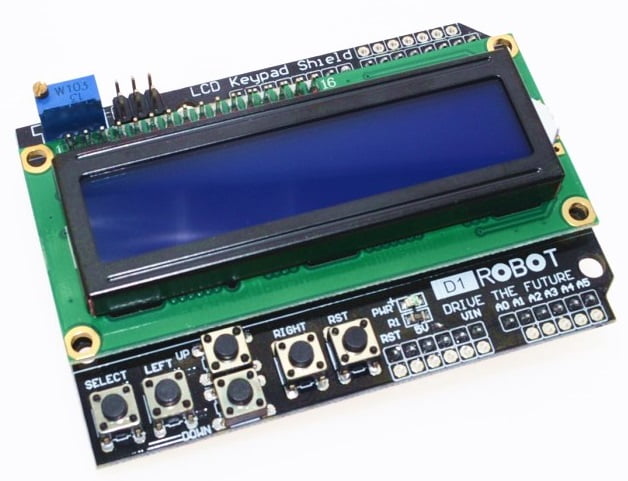

1602 LCD 16x2 Keypad Shield for Arduino (Blue Screen)
| รหัสสินค้า | SKU-00661 |
| หมวดหมู่ | โมดูลจอ LCD |
| ราคา | 130.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| ลงสินค้า | 20 ก.ย. 2565 |
| อัพเดทล่าสุด | 20 ก.ย. 2565 |
| คงเหลือ | ไม่จำกัด |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า
LCD 16x2 Keypad Shield for Arduino
จอแสดงผล LCD ขนาด 16 ตัวอักษร 2 บรรทัด พร้อมปุ่มกด สามารถใช้ป้อนค่าปุ่มที่กดให้กับ Arduino เอาไปควบคุมข้อมูลต่าง ๆ ที่ต้องการได้อย่างสะดวก ไม่ต้องต่อสายเพิ่ม แค่เสียบก็พร้อมใช้งาน เหมาะสำหรับงานแสดงผลข้อมูลออกจอ LCD ที่ต้องการรับค่าปุ่มจากผู้ใช้ไปประมวลผล
| Pin | Function |
|---|---|
| Analog 0 | Button (select, up, right, down and left) |
| Digital 4 | DB4 |
| Digital 5 | DB5 |
| Digital 6 | DB6 |
| Digital 7 | DB7 |
| Digital 8 | RS (Data or Signal Display Selection) |
| Digital 9 | Enable |
| Digital 10 | Backlit Control |
ตำแหน่งขาที่ใช้งานของ LCD Keypad Shield
วิธีการต่ออุปกรณ์ สอนใช้งาน Arduino LCD Keypad Shield จอแสดงผล พร้อมปุ่มกด
1.เชื่อมต่ออุปกรณ์ตามด้านล่าง

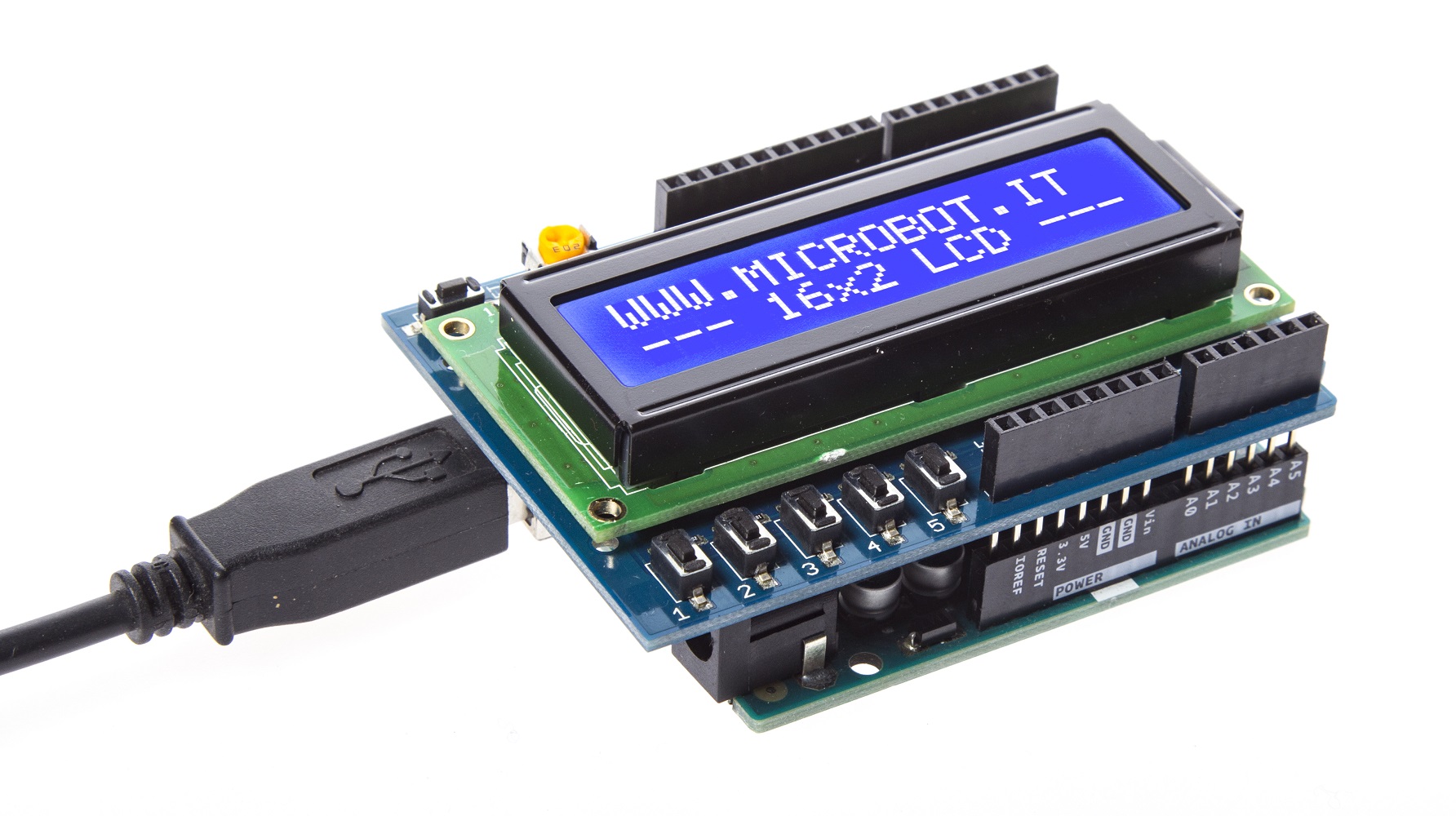

Arduino LCD Keypad Shield -> Arduino UNO R3
3. จากนั้นทำการ copy โค๊ดด้านล่างไปใส่ไว้ในโปรแกรม Arduino IDE
1
#include <LiquidCrystal.h>
2
const int pin_RS = 8;
3
const int pin_EN = 9;
4
const int pin_d4 = 4;
5
const int pin_d5 = 5;
6
const int pin_d6 = 6;
7
const int pin_d7 = 7;
8
const int pin_BL = 10;
9
LiquidCrystal lcd( pin_RS, pin_EN, pin_d4, pin_d5, pin_d6, pin_d7);
10
void setup() {
11
lcd.begin(16, 2);
12
lcd.setCursor(3, 0); // กำหนดตำแหน่ง Cursor (ช่องแนวนอนนับจากด้านซ้าย, ฃ่องแนวตั้งนับจากด้านบน)
13
lcd.print("My Arduino");// แสดงข้อความออกจอ LCD
14
lcd.setCursor(0, 1);
15
lcd.print("Press Key:");
16
}
17
void loop() {
18
int x;
19
x = analogRead (0); // อ่านค่าปุ่มที่ผู้ใช้งานกด
20
lcd.setCursor(10, 1);
21
22
if (x < 60) {
23
lcd.print ("Right ");
24
}
25
else if (x < 200) {
26
lcd.print ("Up ");
27
}
28
else if (x < 400) {
29
lcd.print ("Down ");
30
}
31
else if (x < 600) {
32
lcd.print ("Left ");
33
}
34
else if (x < 800) {
35
lcd.print ("Select");
36
}
37
}
