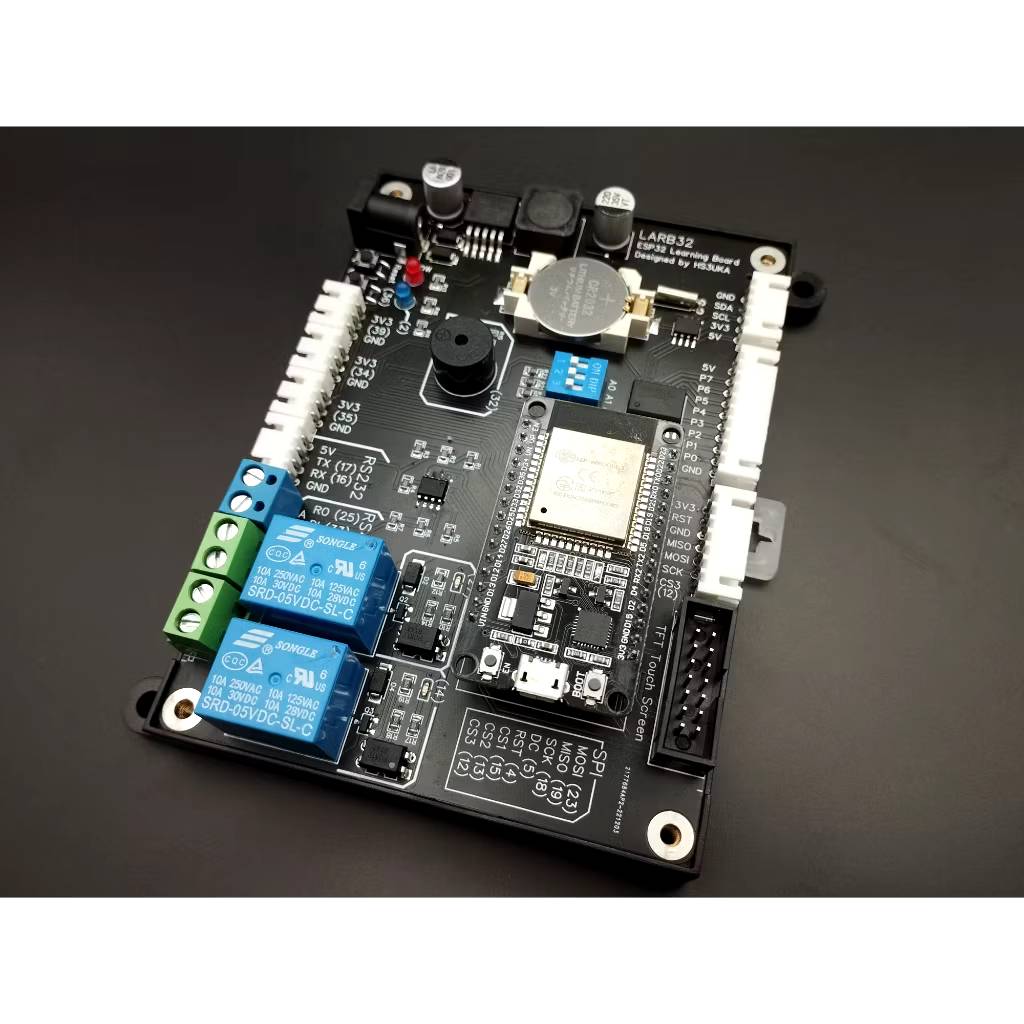

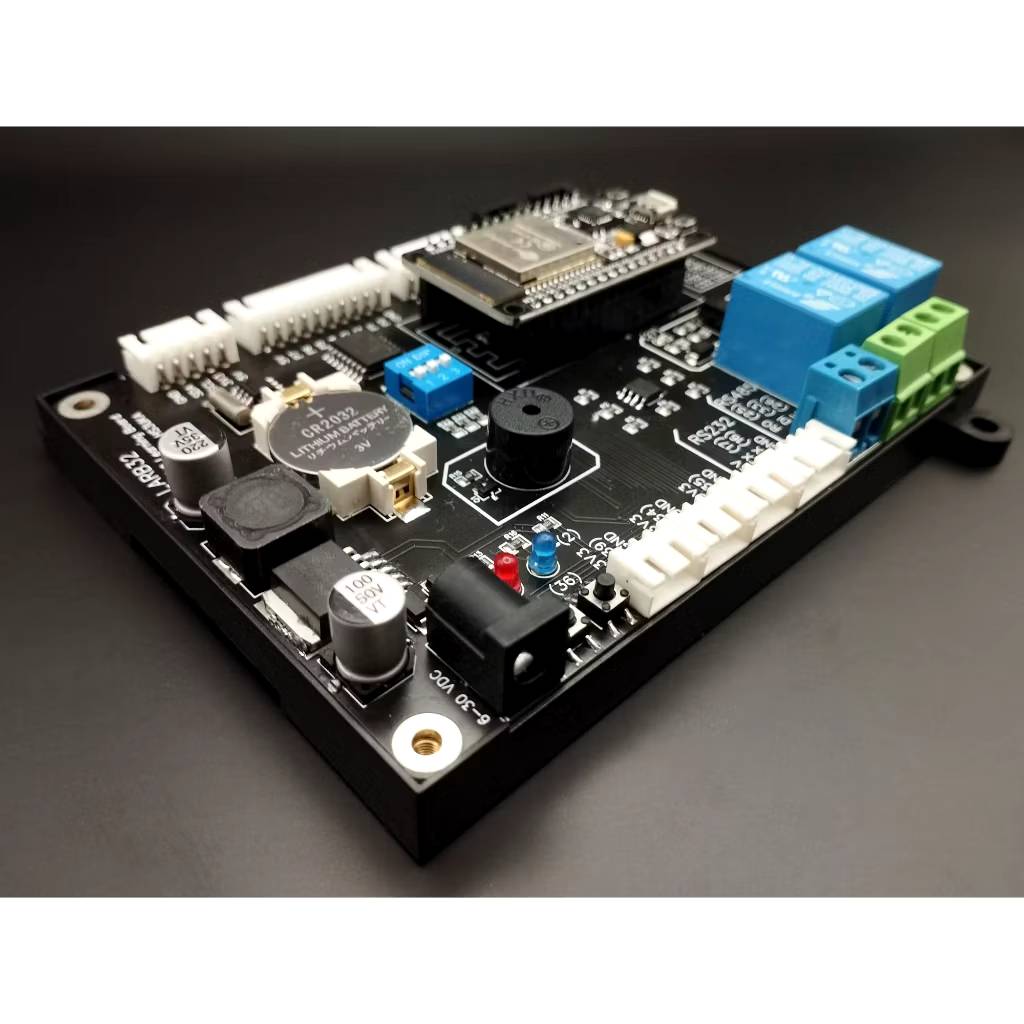

บอร์ด LARB32 ไมโครคอนโทรลเลอร์ ESP32 พร้อมกล่องยึดรางปีกนก มีคู่มือ

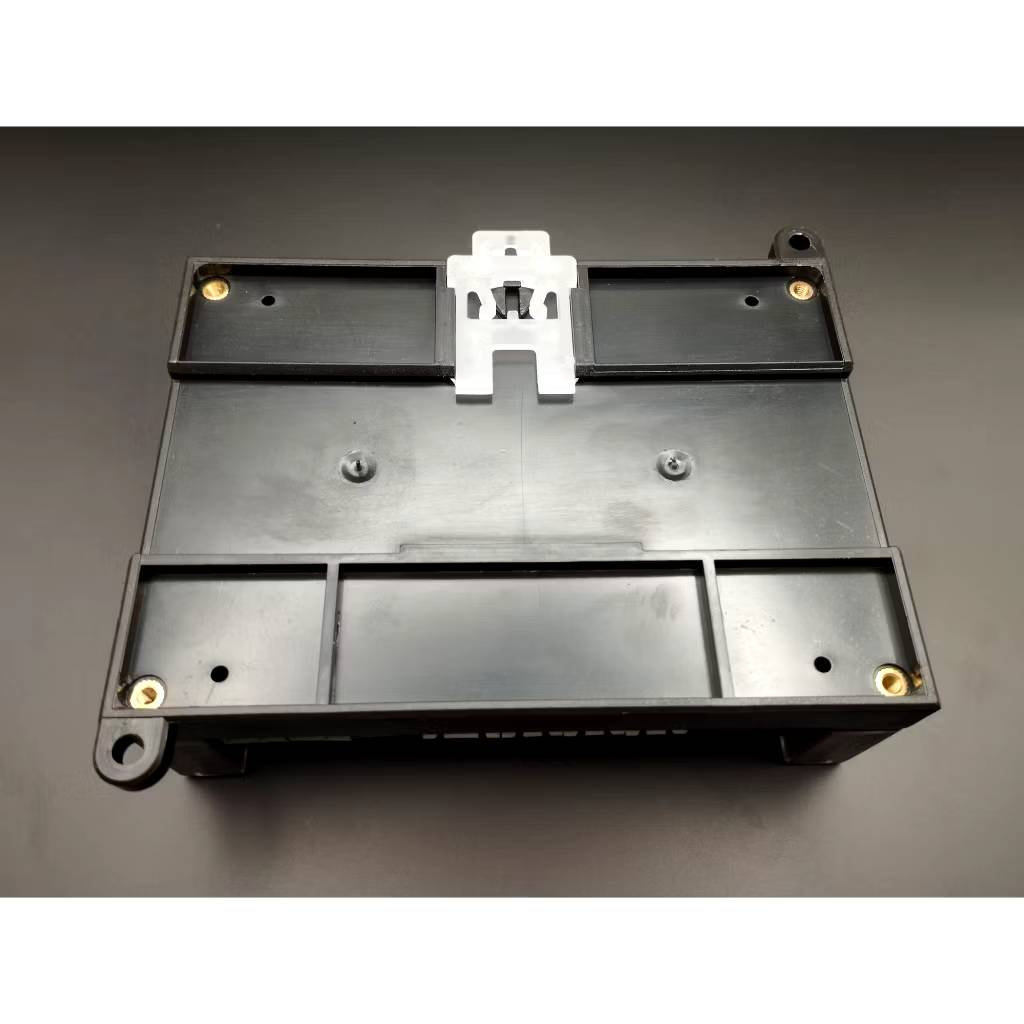

บอร์ด LARB32 ไมโครคอนโทรลเลอร์ ESP32 พร้อมกล่องพลาสติก ด้านหลังยึดใส่รางปีกนกได้ มีช่องเชื่อมต่อพร้อมใช้งานสำหรับฝึกเขียนโปรแกรมบนไมโครคอนโทรลเลอร์หรือทำโครงงานสิ่งประดิษฐ์ IoT หรือ Smart Farm บอร์ดสามารถรองรับการต่อเซ็นเซอร์ได้หลากหลายชนิดครอบคลุมการทำโครงงานส่วนใหญ่ ทั้งเซ็นเซอร์วัดอุณหภูมิความชื้น, RFID, Keypad หรือแม้กระทั่งจอ TFT Touch Screen


อุปกรณ์บนบอร์ดประกอบด้วย

- ESP32 DOIT DEVKIT
- Active Buzzer x1
- LED x1
- Relay x2
- RTC x1
- PCF8574T ขยายขา I/O 8 Channel พร้อม DIP Switch x1
- ช่องต่อ RS485 x1
- ช่องต่อ RS232 แบบ XH2.54 x1
- ช่องต่อ Digital/Analog input แบบ XH2.54 x3
- ช่องต่อ Digital I/O แบบ XH2.54 x8
- ช่องต่อ I2C แบบ XH2.54 x1
- ช่องต่อ SPI แบบ XH2.54 x1
- ช่องต่อจอ TFT Touch Screen แบบ IDC x1
- ช่องต่อไฟเลี้ยง DC รองรับแรงดันระหว่าง 6-30 โวลต์

ขนาดของบอร์ด - เฉพาะ PCB 123 x 88 mm. - กล่องพลาสติก 90 x 125 x 45 mm. คู่มือการเชื่อมต่อใช้งาน :  https://www.hs3uka.com/programing/mcu/larb32

ส่วนประกอบของบอร์ด

1. DC in ช่องต่อไฟเลี้ยงวงจร รองรับไฟกระแสตรงแรงดันตั้งแต่ 6 – 30 โวลต์ ใช้ DC Jack ขนาด 5.5×2.1 มิลลิเมตร

2. ปุ่ม Reset เชื่อมต่อกับปุ่ม Reset บน ESP32

3. ปุ่มกด (36) เชื่อมต่อกับ GPIO36 บน ESP32 ทำการต่อ pull-up ไว้ เมื่อกดปุ่มจะได้ค่าเป็น LOW

4. ช่อง input เชื่อมต่อกับ GPIO39, GPIO34 และ GPIO35 เชื่อมต่อโดยตรงกับ ESP32 สามารถรับค่าได้ทั้งอานาล็อคและดิจิตอล เนื่องจากช่อง GPIO นี้สามารถเป็น input ได้เพียงอย่างเดียวทำให้ไม่สามารถต่อเซ็นเซอร์ประเภท one wire bus ได้ เช่น DHT22, DS18B20 สามารถหลีกเลี่ยงโดยการใช้เซ็นเซอร์รุ่นอื่นที่แม่นยำกว่าเช่น BMP280 ที่ทำงานผ่าน I2C หรือถ้าหลีกเลี่ยงไม่ได้ต้องใช้เซ็นเซอร์ DS18B20 ในการจุ่มของเหลวสามารถใช้ GPIO16 แหละ GPIO17 ที่ทำงานเป็น RS232 ทดแทนได้ถ้าหากยังว่างอยู่

5. RS232 เป็นช่องสื่อสารแบบอนุกรมนิยมใช้กับ GPS หรือ GSM Module หรือกรณีที่ต้องต่อใช้งานเซ็นเซอร์ประเภท one wire bus สามารถนำมาเชื่อมต่อใช้งานที่ GPIO นี้ได้

6. RS485 เป็นช่องสื่อสารตามมาตรฐานการรับส่งข้อมูลทางอุตสาหกรรม ส่งข้อมูลได้ไกลกว่า RS232 นิยมใช้กับอุปกรณ์ Smart Meter บนบอร์ดมี IC MAX485 สำหรับแปลงสัญญาณข้อมูลอยู่แล้ว สามารถกำหนดขาเรียกใช้งานในโปรแกรมได้เลย

7. Relay มี 2 ช่องเชื่อมต่ออยู่กับ GPIO27 และ GPIO14 ทำงานเมื่อสถานะเป็น HIGH ทำหน้าที่เป็นสวิตช์ตัดต่อ NO และ Common ถ้านำไปใช้กับเครื่องใช้ไฟฟ้าที่มีกระแสสูงควรนำสัญญาณไปขยายด้วยรีเลย์ที่มีขนาดใหญ่ก่อนใช้งาน เพื่อป้องกันวงจรเสียหาย

8. I2C จัดเรียงขาตาม KB Chain เชื่อมต่อกับอุปกรณ์ที่เชื่อมต่อแบบ I2C สามารถนำไปขยายต่อได้

9. Digital I/O ช่องสัญญาณดิจิตอลขนาด 8 บิต ที่ได้มาจาการขยายขาโดย IC PCF8574T สามารถนำมาใช้เป็น input และ output นำมาต่อ Keypad หรือ Relay ก็ได้

10. SPI จัดเรียงขาตามโมดูล RFID RC522 ผู้ใช้งานสามารถกำหนดขาในโปรแกรมได้จากตาราง

11. Connector IDC 2×7 ช่องต่อจอ TFT รองรับ TFT แบบ Touch Screen เรียงขาตรงตามจอ แนะนำให้ใช้จอที่มี Driver ILI9341 จะหาไลบรารี่ในการเขียนโปรแกรมง่ายกว่าตัวอื่นเนื่องจากนิยมใช้มากกว่า ผู้ใช้งานสามารถกำหนดขาในโปรแกรมได้จากตาราง

12. Battery CR2032 สำหรับนาฬิกาบนวงจร ต้องมีแบตเตอรี่ต่ออยู่เท่านั้นนาฬิกาถึงจะทำงาน ไม่สามารถทำงานได้ด้วยไฟเลี้ยงจากบอร์ดเพียงอย่างเดียว ใช้ IC DS1307Z ตำแหน่ง address 0x68

13. DIP switch ตั้งค่า address ของ IC PCF8574T (ข้อ 9) เนื่องจากการเชื่อมต่อแบบ I2C สามารถต่ออุปกรณ์หลายตัวขนานกันได้บนช่องสัญญาณเดียววิธีสื่อสารข้อมูลไม่ให้ชนกันคือการกำหนด address ของอุปกรณ์ IC PCF8574T สามารถตั้งค่า address ได้ตามตารางนี้

14. Active Buzzer เชื่อมต่อกับ GPIO32 ส่งเสียงเมื่อสถานะเป็น HIGH

15. LED แสดงสถานะ LED POW แสดงสถานะไฟเลี้ยงวงจร LED (2) แสดงสถานะ GPIO2 ซึ่งเชื่อมต่อกับ LED บน ESP32
