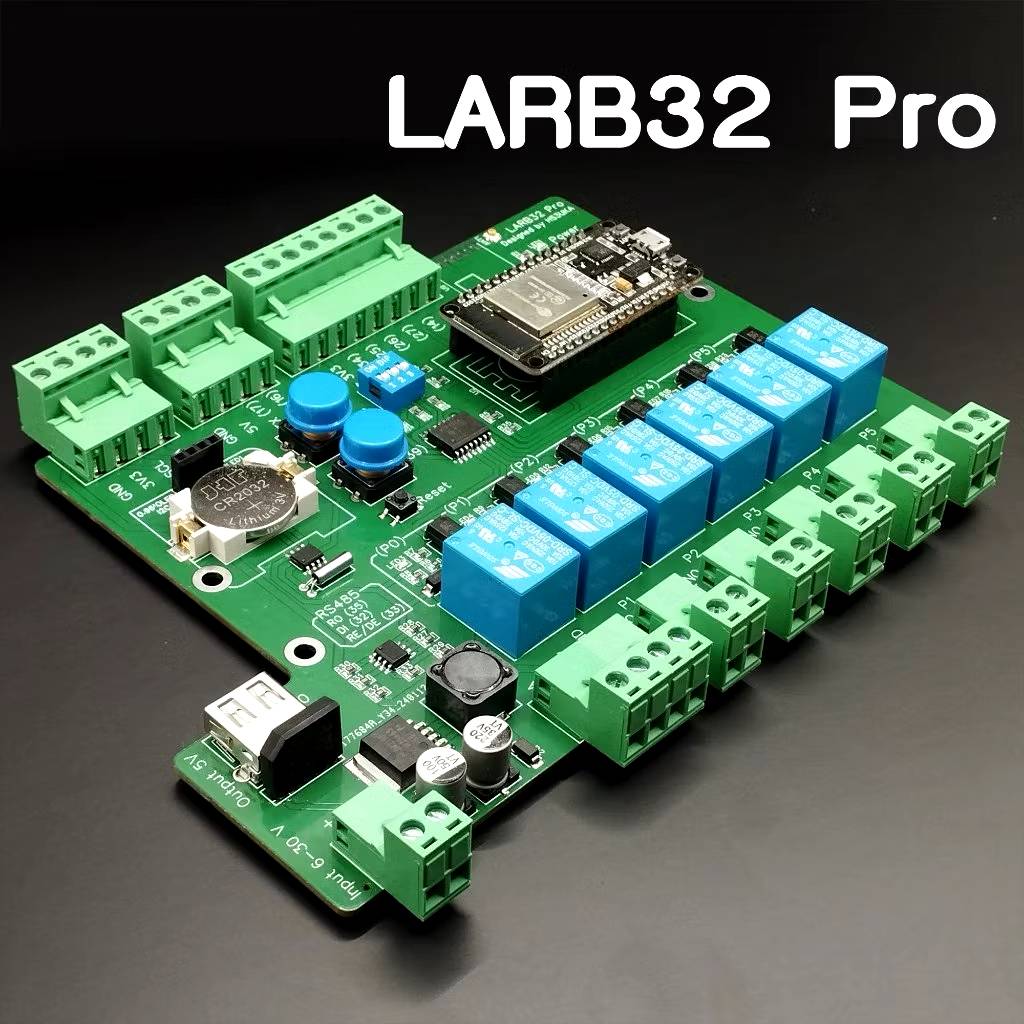

บอร์ด LARB32 Pro ไมโครคอนโทรลเลอร์ ESP32 มีคู่มือ

บอร์ด LARB32 Pro ไมโครคอนโทรลเลอร์ ESP32 ด้านหลังยึดใส่รางปีกนกได้ มีช่องเชื่อมต่อพร้อมใช้งานสำหรับฝึกเขียนโปรแกรมบนไมโครคอนโทรลเลอร์หรือทำโครงงานสิ่งประดิษฐ์ IoT หรือ Smart Farm บอร์ดสามารถรองรับการต่อเซ็นเซอร์ได้หลากหลายชนิดครอบคลุมการทำโครงงานส่วนใหญ่ ทั้งเซ็นเซอร์วัดอุณหภูมิความชื้น รองรับการเพิ่มโมดูล LoRa RFM95 เพียงแค่บัดกรีเพิ่มลงไปด้วยตัวเอง มีช่องต่อ USB สำหรับเสียบ Aircard และสามารถสั่งปิดหรือเปิดไฟเลี้ยงไปยัง Aircard ได้

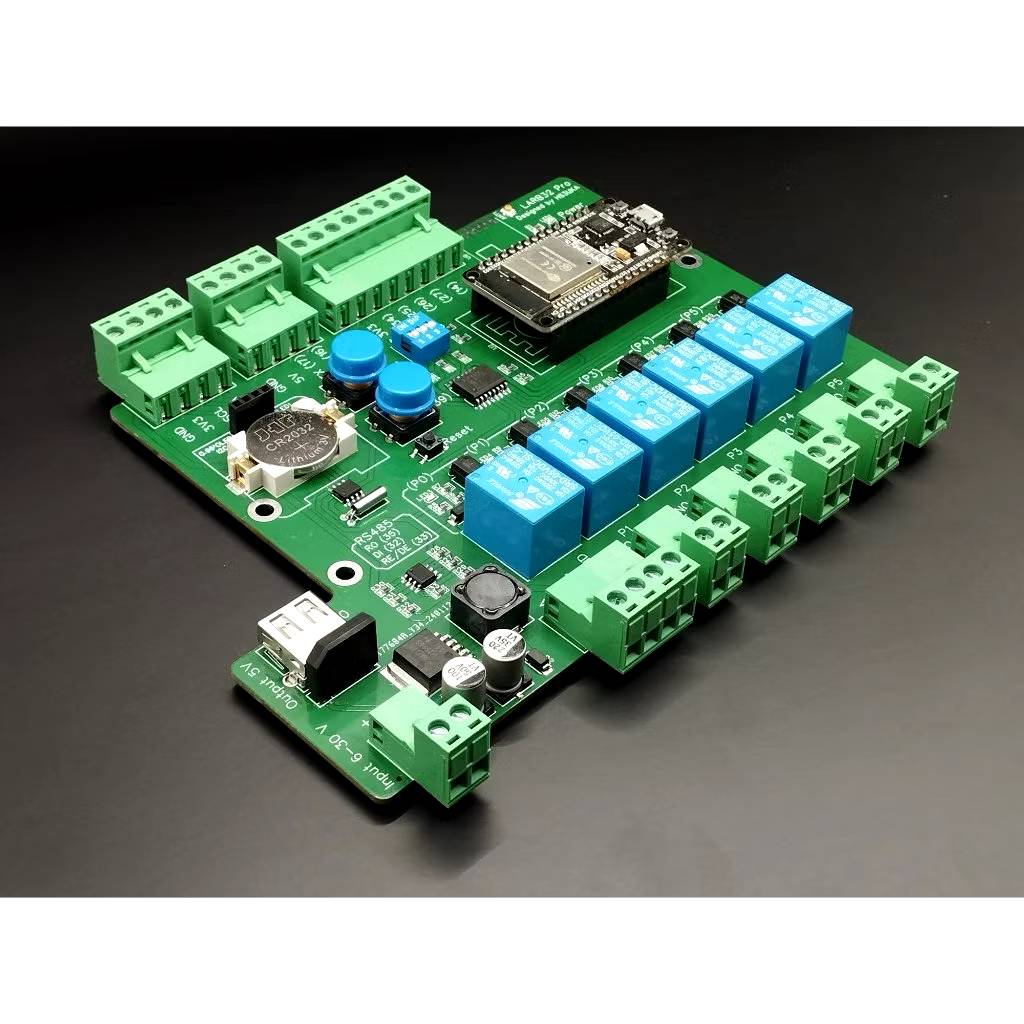

อุปกรณ์บนบอร์ดประกอบด้วย
- ESP32 DOIT DEVKIT
- Active Buzzer x1
- ปุ่มกด x2
- Relay x5
- RTC x1
- PCF8574T ขยายขา I/O พร้อม DIP Switch x1
- ช่องต่อ RS485 แบบ KF2EDG x1
- ช่องต่อ RS232 แบบ KF2EDG x1
- ช่องต่อ Digital/Analog input แบบ KF2EDG x6
- ช่องต่อ I2C แบบ KF2EDG x1
- ช่องต่อจอ OLED แบบ Dupont x1

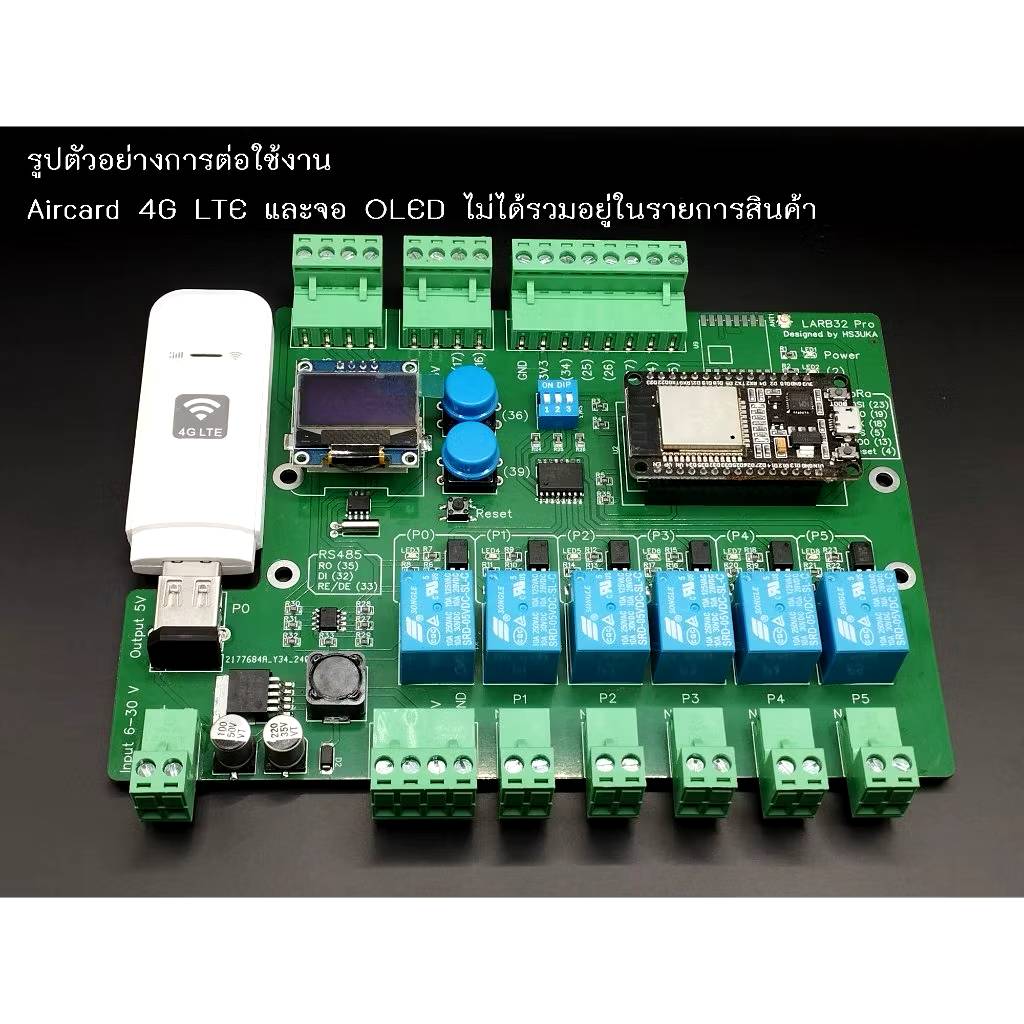

- ช่องต่อ Aircard แบบ USB x1

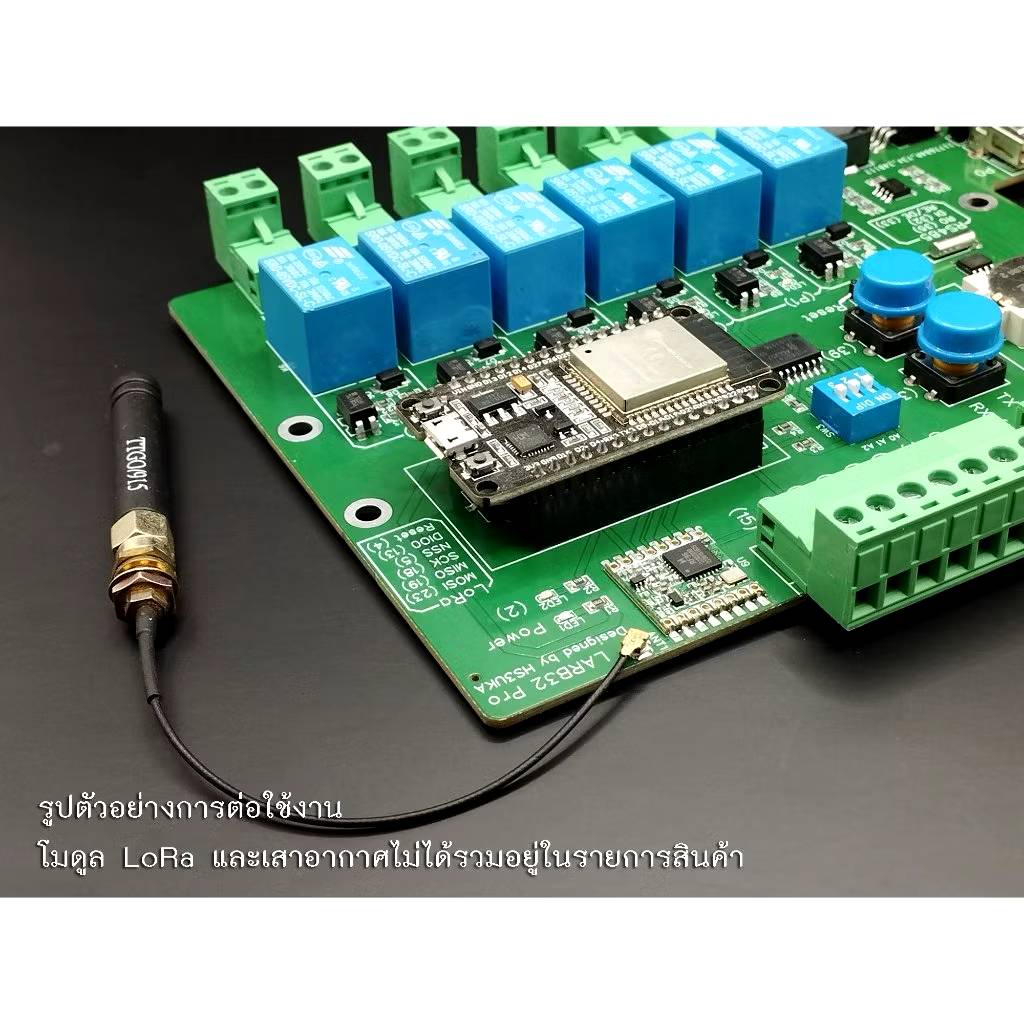

- ช่องต่อโมดูล LoRa RFM95 x1
- ช่องต่อเสาอากาศ LoRa แบบ IPEX x1
- ช่องต่อไฟเลี้ยง AC/DC รองรับแรงดันระหว่าง 6-30 โวลต์ ขนาดของบอร์ด
- เฉพาะ PCB 173 x 120 mm. - รวม connector 173 x 139 mm.
คู่มือการเชื่อมต่อใช้งาน : https://www.hs3uka.com/programing/mcu/larb32-pro
