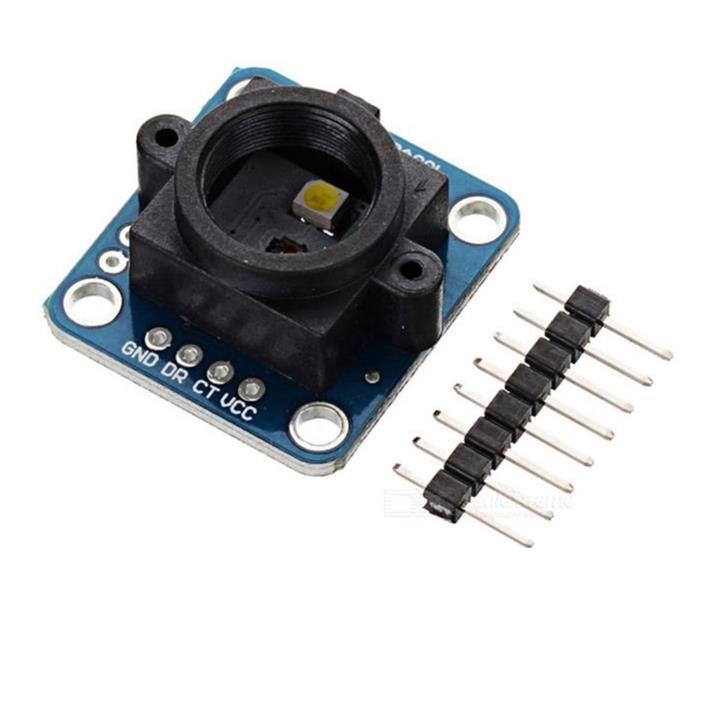

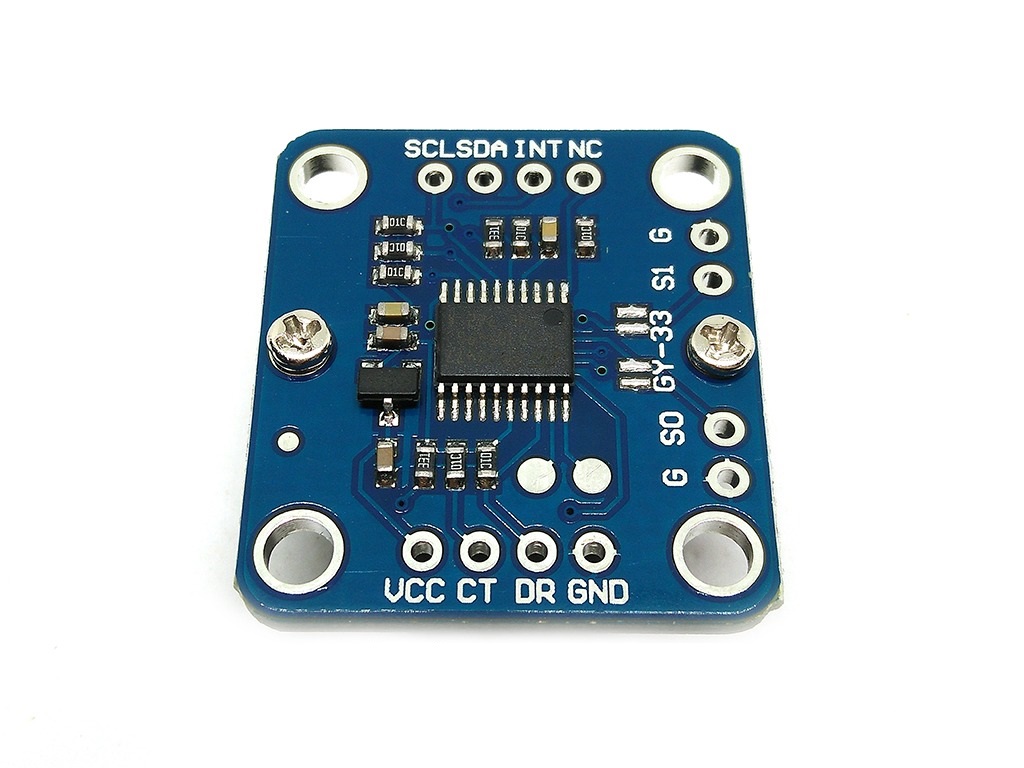

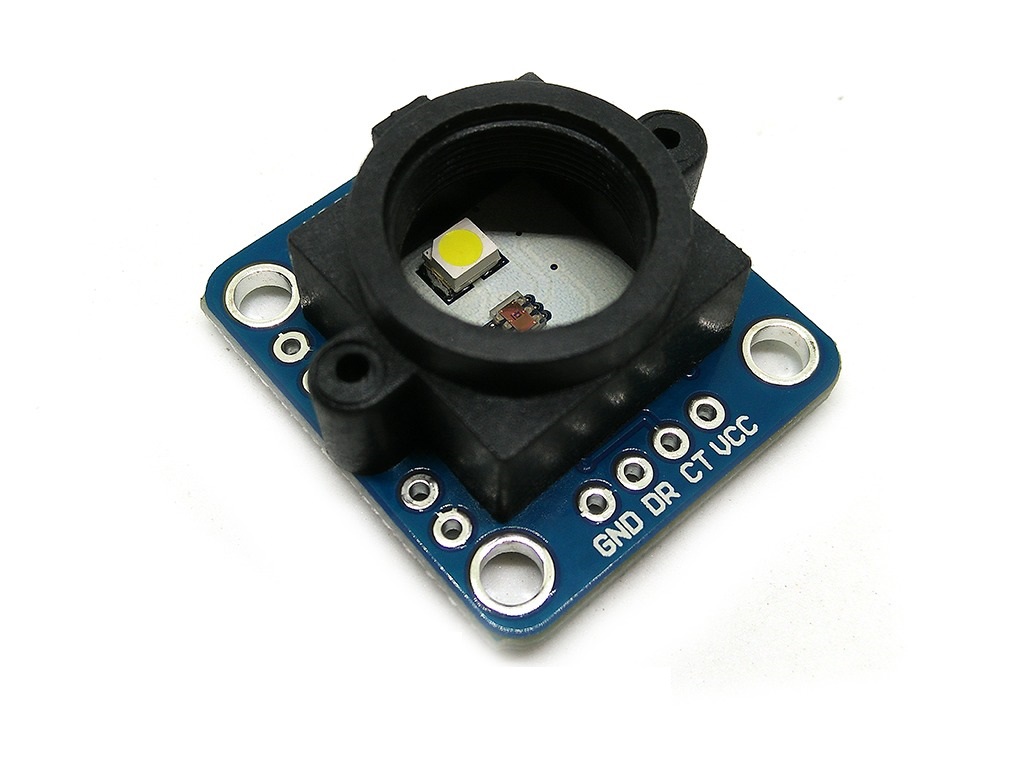

Color recognition sensor module GY-33 โมดูลแยกสี เซนเซอร์สี

Color recognition sensor module โมดูล แยกสี สำหรับ Arduino

เซนเซอร์อ่านค่าสี RGB สามารถติดต่อได้ทั้งแบบ Serial และ I2C ใช้ชิฟ TCS34725 มี CMU แยกค่าสีในตัวแล้ว จึงเขียนโคดง่ายไม่ต้องมีไลบารีเพิ่ม เช็คสีใช้งานได้ทันที

ตัวอย่างการใช้งาน โมดูลแยกสี สำหรับ Arduino

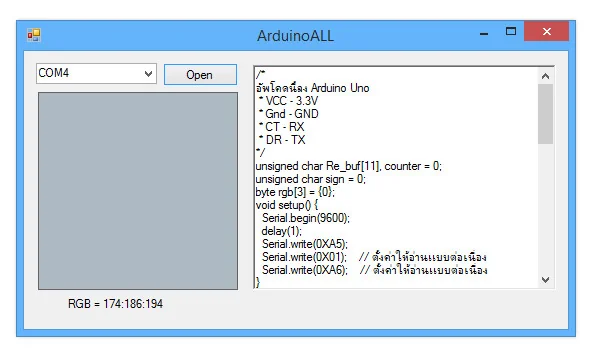

เพื่อความสะดวก ทางร้านได้เขียนโปรแกรมแสดงผลการอ่านค่าสี RGB ในรูปแบบของโปรแกรมแสดงผล และตัวอย่างโคดไว้ในตัว ดาวน์โหลดที่นี่

1. ต่อขาและอัพโหลดโคดลงบอร์ด Arduino

2. เปิดโปรแกรม เลือก comport ให้ถูกต้อง แล้วกด Open แล้วกดปุ่ม reset ที่บอร์ด Arduino

3. เมื่อเอาเซนเซอร์ไปวางที่จุดต่าง ๆ จะเห็นค่าสี RGB และสีแสดงออกมาทันที

*** โคดตัวอย่างนี้สามารถเปิดดูใน Serial Monitor จากโปรแกรม Arduino IDE ได้ด้วย

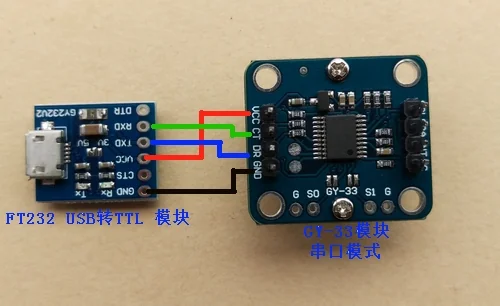

การต่อแบบ USB TTL

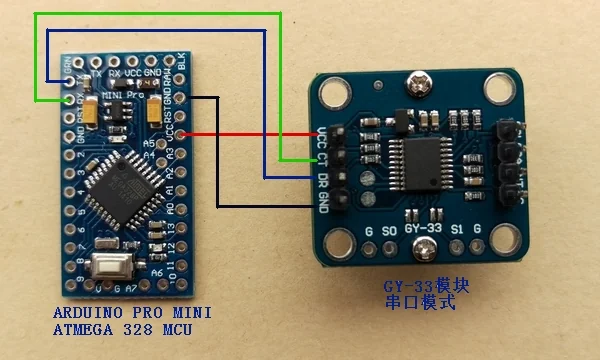

ตัวอย่างการต่อแบบ Serial ทางขา Rx,TX

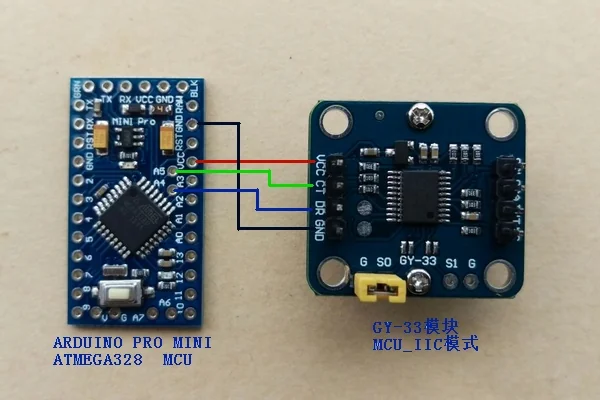

ตัวอย่างการต่อแบบ I2C

TCS34725 + mcu chip color recognition sensor module, IIC or serial communication, direct output RGB value

1. can be used as a simple simple TCS34725 modules.

2. you can use the internal MCU read TCS34725 data directly outputs the MCU computing RGB, internal balance that supports serial / IIC read.

• Operating voltage 3-5v, low power consumption, small size, easy installation.
• It works, lighting LED light, exposure to the test
• After the object, the proportion of the returned light through the filter is detected RGB values
• According to the ratio of RGB values to identify colors.
• This module, there are two ways to read the data, namely
• Serial UART (TTL level) or IIC (2 lines).
• Serial baud rates 9600bps and 115200bps, configurable,
• Continuous, query output in two ways, can be powered down to save the settings.
• There are seven colors to identify simple, no need to calculate RGB values.
• It can adapt to different working environment, connected to the microcontroller and PC.
• Further modules can be set independently of the sensor chip mode,
• As a simple sensor module, MCU is not involved in data processing.
• Provide arduino, 51, stm32 SCM communication procedures,
• It does not provide schematics and MCU internal source.

The product features technical parameters

• cost-effective
• the built-in MCU calculate the color
• IIC, serial communication format
• adjustable LED brightness
• with the corresponding PC software

The product application

• intelligent robots
• teaching laboratory equipment
• the production line product testing
• colorimeter
• led color detection

ข้อมูลเพิ่มเติม Color recognition sensor module โมดูล แยกสี สำหรับ Arduino

• http://www.allarduino.com/download/A1333.rar
• http://pan.baidu.com/s/1kVq51dl#list
