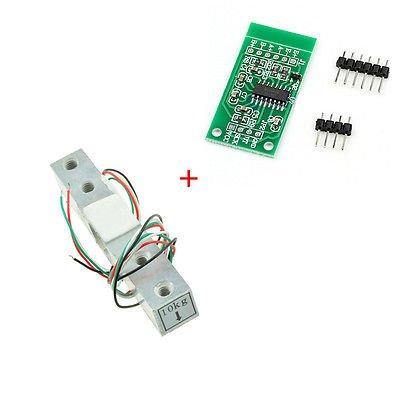

Load Cell Weight Sensor 10 Kg

• Ship HX711 large and small boards randomly
• Kitchen scale weighing sensor
• Four-lead, easy to use, add 5-10V driving voltage, and the force change is directly output as a voltage signal.
• Wiring mode: red: power supply +, black: power supply -, green: output signal +, white: output signal-
• Load cell size: 81*13.5*13.5

• Load Cell ฐานรับน้ำหนัก แบบสี่เหลี่ยม 1kg,2kg,5kg,10kg,20kg

• HX711 Weight Sensor Amplifier Module Dual Channel HX711 For load cell

วิธีการต่ออุปกรณ์ สอนใช้งาน Arduino เซ็นเซอร์รับแรงกด ชั่งน้ำหนัก วัดน้ำหนัก load cell HX711

1.เชื่อมต่ออุปกรณ์ตามด้านล่าง

Arduino UNO R3 -> เซ็นเซอร์รับแรงกด ชั่งน้ำหนัก วัดน้ำหนัก load cell HX711
            • 5V -> VCC
            • GND -> GND
            • A2 -> SCK
            • A3 -> DT

เซ็นเซอร์รับแรงกด ชั่งน้ำหนัก วัดน้ำหนัก load cell HX711-> Load cell
            • E+ -> สายสีแดง
            • E- -> สายสีดำ
            • A- -> สายสีขาว
            • A+ -> สายสีเชียว
